É correto afirmar que
a peça identificada pela letra A recebe o nome de refletor e o lobo de radiação principal se estende no sentido indicado pela seta Y.
a peça identificada pela letra B recebe o nome de dipolo e o lobo de radiação principal se estende no sentido indicado pela seta X.
a peça identificada pela letra A recebe o nome de diretor e o lobo de radiação principal se estende no sentido indicado pela seta X.
a peça identificada pela letra C recebe o nome de tripolo e o lobo de radiação principal se estende no sentido indicado pela seta Z.
o lobo de radiação principal forma um círculo em torno da peça C, a qual é alimentada em D.

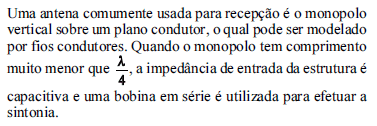

A antena do tipo monopolo λ/
o ganho e o diagrama de radiação do monopolo λ/
o monopolo apresenta característica resistiva que favorece o uso de cabos coaxiais de impedâncias infinitas.
a antena possui excelente relação frente-costa.
a resistência de radiação é da ordem de 75 Ω.
a resistência de radiação é da ordem de 35 Ω.
Uma antena irradia com potência de 2 W na direção do lóbulo principal de seu diagrama de radiação e com potência de 100 mW no mesmo eixo, mas no sentido oposto. A relação frente-costa dessa antena vale, em dB,
Dado: log 2 = 0,3
3
13
30
130
300

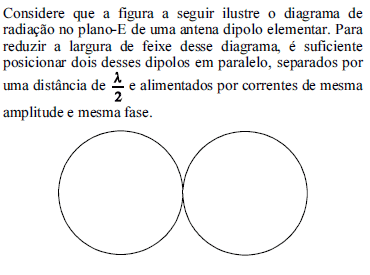

Com a adição de uma ou mais torres, pode-se obter antenas mais diretivas. Nesse caso, a direção do máximo do diagrama de radiação pode ser controlada por meio da variação dos parâmetros elétricos de alimentação e da geometria e do posicionamento das torres.
A figura de ruído do receptor da ET é superior a 8 dB.
O ganho da antena é superior a 10.000.
Uma antena com refletor parabólico tem 1 (um) metro de raio (frontal sem se considerar a curvatura, conforme mostra a figura) e transmite um sinal em uma freqüência de 1,5 GHz.
Para facilidade de cálculo consideraremos = 10 e, assim, essa antena terá um ganho máximo de:
10 dBi;
20 dBi;
30 dBi;
40 dBi;
50 dBi.

Um guia de onda fechado em uma das extremidades, sem perdas de propagação de RF, e com dimensões a = 5 cm e b = 3 cm, deve ser alimentado por uma antena excitadora, tipo sonda, que penetra no guia a uma distância "d" da extremidade fechada, como mostra o desenho abaixo
Se a freqüência do gerador é de 5 (cinco) Giga Hertz, a distância "d" deverá ser aproximadamente de:
3,75 cm;
5 . cm;
5,00 cm;
1,87 cm;
10,00 cm.
Desejamos projetar um lance de microondas de 100 km e na freqüência de 10 GHz em visada direta. No lance não há obstáculos e, assim, não há obstruções das elipsóides de Fresnel. Também não há atenuações por poeira ou chuva. A potência do transmissor é de 1 Watt e a sensibilidade do receptor é de – 80 dBm. A perda total nos cabos, guias de onda, acopladores, circuladores e etc..., para todo o sistema, é de 10 dB.
O ganho mínimo de cada uma das duas antenas do lance deverá ser de:
10 dBi;
20 dBi;
30 dBi;
40 dBi;
50 dBi.
Trata-se de uma antena log-periódica que, caso seja corretamente construída, pode operar na recepção de sinais na banda de VHF entre 144 MHz e 148 MHz.
Uma antena de fios com a característica de construção mostrada tem diagrama de radiação com máximo na direção do eixo indicado, no sentido do menor para o maior elemento. Esse tipo de estrutura pode apresentar ganho de valor maior que 17 dBi na direção de máxima radiação.

Caso se deseje dobrar a distância de alcance desse radar, a potência transmitida deve ser aumentada para 400 mW, se todos os outros parâmetros forem mantidos inalterados.

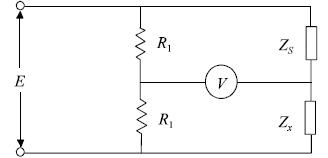

A estrutura de alimentação de qualquer antena, inclusive do dipolo, deve operar com um coeficiente de onda estacionária (SWR) próximo da unidade. Para determinar esse parâmetro, pode-se utilizar o esquema mostrado na figura abaixo, em que Zx representa a impedância equivalente na entrada da linha de alimentação da antena e Zs é igual ao valor da impedância característica Zo dessa linha de alimentação, supostamente sem perdas. Sabendo que, na medida de uma determinada antena, ao utilizar E = 100 V, foi obtido na leitura do medidor V o valor de 20 V, então, é correto afirmar que o valor do SWR na linha de alimentação dessa antena é superior a 3,0.
Como antena transmissora do radar, pode ser utilizada uma antena parabólica circular, que apresenta um diagrama de radiação diretivo e ganhos altos, com um refletor relativamente pequeno. Se fosse usada uma antena com um refletor de 20 cm de diâmetro e eficiência total igual a 0,5, o ganho seria superior a 20 dBi na freqüência de operação desse sistema.
Suponha que a potência radiada por uma antena com área efetiva de 1 m2, na freqüência de 3 GHz, é B kW na direção de um objeto espalhador, posicionado a 1 km de distância. Se a seção transversal de espalhamento desse objeto é igual a 400 cm2, então a densidade de potência apresentada à antena transmissora, devido ao espalhamento, é igual a 1 nW/m2.
Para determinar o ganho de uma antena, utilizou-se um transmissor, um receptor e um dipolo-padrão de ganho de 2,15 dBi e foram realizados os seguintes testes: inicialmente, para certas condições de transmissão e equipando o receptor com o dipolo-padrão, verificou-se que o sinal recebido tinha uma potência igual a 4 mW; em seguida, ao substituir o dipolo-padrão pela antena sob teste e mantendo-se as mesmas condições de transmissão e de recepção, obteve-se uma potência recebida de valor igual a 100 mW. Com base nesses testes, pode-se então concluir que o ganho da antena sob teste é inferior a 8 dB
Um dipolo simples tem ganho baixo e diagrama de radiação omnidirecional. Ao associar de forma paralela o dipolo simples a dipolos parasitas, obtém-se um arranjo conhecido como antena log-periódica, que tem como características principais um ganho da ordem de 12 dBi e uma grande largura de banda, sendo muito popular na faixa de VHF e UHF devido, ainda, a sua simplicidade de construção e ao baixo custo.
