Em um retificador controlado utilizando tiristores (SCR), o ângulo de disparo (α)

Após disparo de um SCR, ele permanece conduzindo até que

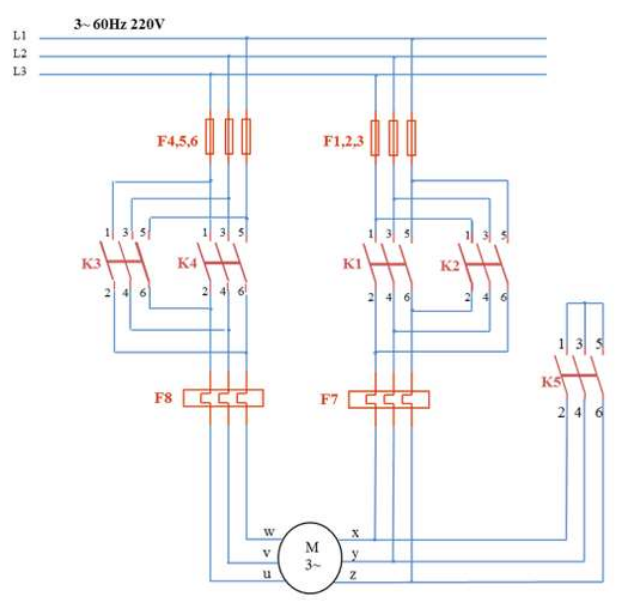

O diagrama de potência apresentado corresponde ao acionamento de um motor trifásico Dahlander com reversão de rotação, no qual a mudança de velocidade é obtida pela reconfi guração dos enrolamentos do estator, enquanto a inversão do sentido de rotação é realizada pela troca de duas fases da alimentação por meio de contatores apropriados.

Adaptado de MORAES, E. Sala da Elétrica. 2014

Considerando o princípio de funcionamento desse tipo de acionamento e analisando a topologia do diagrama, assinale a alternativa CORRETA.

A bomba de água de um prédio é acionada por um motor de indução trifásico de 380 V, 20 HP, 60 Hz, 4 polos e rotor gaiola de esquilo.

Com base na situação hipotética precedente e nos princípios de funcionamento desse tipo de motor, assinale a opção correta.

A equipe de Instrumentação & Controle está avaliando a fonte de alimentação que energiza um circuito de monitoração de temperatura do reator. O módulo é alimentado por uma fonte linear como mostra a Figura.

Durante uma inspeção, foi observado que, sempre que ocorre uma queda momentânea de tensão no barramento CA, a leitura apresenta um pico transiente antes de estabilizar novamente. O analista de campo relatou que não há variação perceptível no valor de 12 V na saída do regulador, mas o sistema de supervisão registra esse salto de leitura.

Com base nas informações, assinale a opção que melhor explica a causa provável do comportamento.

Um retificador PWM trifásico do tipo VSI (Voltage Source Inverter) operando como retificador ativo está conectado a uma rede de 380 V (linha-linha), 60 Hz. O conversor mantém um barramento CC regulado em 𝑉_𝑑𝑐 = 700 V e opera com controle vetorial, impondo corrente senoidal na rede e fator de potência unitário. As correntes de fase são senoidais e equilibradas e as perdas no conversor são desprezíveis. O equipamento entrega 10 kW a uma carga resistiva conectada no barramento CC.

Com base nessas informações, o valor eficaz da corrente de linha 𝐼_𝐿 que o retificador PWM deve absorver da rede, em A, é aproximadamente

Em instalações industriais, a partida de motores de indução trifásicos deve ser escolhida considerando fatores como corrente de partida, desgaste mecânico e controle de torque.

Sobre os métodos de partida a seguir, avalie as afirmativas a seguir.

I. Partida direta reduz a corrente de partida e o torque inicial do motor, minimizando o impacto sobre a rede elétrica e protegendo o motor contra picos mecânicos.

II. Partida estrela-triângulo permite que o motor parta com corrente e torque inicial reduzidos, para depois se aproximar dos valores nominais.

III. Soft-starter é um chaveamento direto do motor, sem limitação da tensão ou corrente de partida.

Está correto o que se afirma em

Quanto a sua capacidade para condução de corrente nas aplicações industriais, os dispositivos usados em controles e acionamentos podem ser unidirecionais ou bidirecionais. Nas opções indicadas abaixo, o componente unidirecional é

Para retificador totalmente controlado com ângulo de disparo 𝜶, a tensão média é:

$V_{dc}=\frac{2V_m}{\pi }\cos \alpha$

Se 𝜶 = 𝟔𝟎^∘, o fator multiplicador é

Uma topologia de retificador trifásico em estudo apresenta exatamente as seguintes características operacionais:

• tensão continua média obtida: Vcc = 0,955 x Vs (onde Vs é a tensão de pico de fase);

• frequência fundamental de ondulação: 360 Hz (em aplicação de 60 Hz);

• conteúdo harmônico injetado na rede: próximas harmônicas são 11ª e 13ª; e

• número de comutações de corrente: 6 comutações por período de rede.

Com base nas informações apresentadas, assinale a opção que apresenta corretamente a topologia desse retificador e descreve suas propriedades operacionais.

Em sistemas de acionamento elétrico industriais, três componentes desempenham papéis fundamentais: o motor elétrico, o inversor de frequência e a fonte de alimentação. Sobre suas funções, assinale a alternativa correta:

O diodo retificador conduzirá uma corrente significativa apenas quando polarizado diretamente.

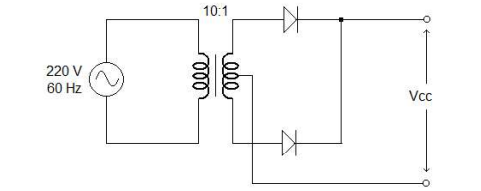

O esquema elétrico abaixo mostra um retificador de CC isolado com transformador, usando componentes ideais.

Fonte: Banca Examinadora, 2026.

A saída de Vcc da fonte é

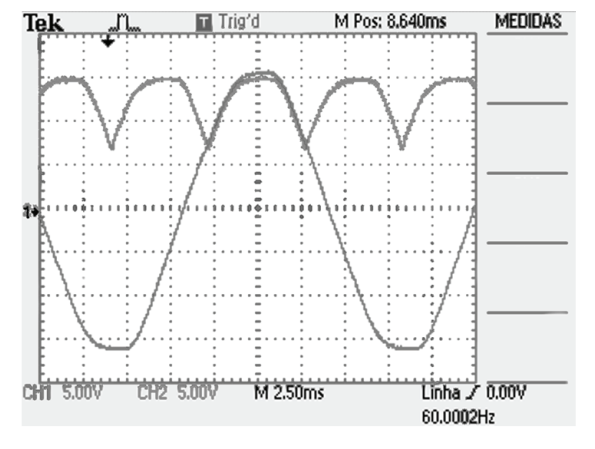

O oscilograma abaixo apresenta a forma de onda da tensão de saída e a forma de onda de uma das tensões fase-neutro de entrada de um retificador de potência trifásico não controlado.

Sobre esse retificador, é correto afirmar que o(a)

No que diz respeito ao retificador trifásico em ponte, assinalar a alternativa INCORRETA.

Diodos são componentes semicondutores que desempenham várias funções essenciais em circuitos eletrônicos. Eles são classificados em diferentes tipos, cada um adequado para aplicações específicas.

Acerca disso, qual é o principal uso do diodo retificador?

Para se evitar a necessidade de utilização de dois SCRs em antiparalelo, foi desenvolvido o TRIAC. Os terminais são chamados de anodo 1 (A1 ou MT1), anodo 2 (A2 ou MT2) e gatilho (G). O TRIAC pode ser disparado em qualquer polaridade de tensão e sentido de corrente, desta forma ele opera nos quatro quadrantes, tomando-se o terminal A1 como referência. Sendo assim, pode-se afirmar que:

Em qual classe de amplificador, o transistor fica polarizado em um valor que o mantém cortado, sendo ligado somente quando o sinal CA é aplicado, isto é, praticamente não há polarização, e o transistor conduz corrente apenas durante um semiciclo do sinal de entrada?A

Sobre os retificadores, conteúdo de Eletrônica Básica, analise as assertivas abaixo:

I - O retificador de onda completa com tomada central é equivalente a dois retificadores de meia onda.

II - O retificador de onda completa em ponte é similar ao circuito retificador de onda completa com tomada central, porque produz uma onda completa na tensão de saída.

III - O retificador de onda completa em ponte não é similar ao circuito retificador de onda completa com tomada central, porque não produz uma onda completa na tensão de saída.

IV - Em um circuito retificador de meia onda composto por uma fonte de tensão alternada AC, um transformador, um diodo ideal e uma carga resistiva, o diodo estará conduzindo quando estiver reversamente polarizado.

Após análise das assertivas, podemos AFIRMAR que:

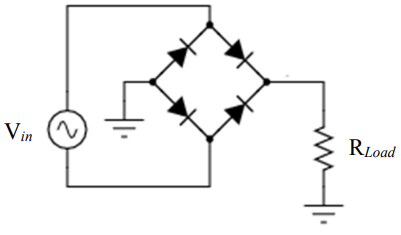

Na figura a seguir, temos um retificador de onda completa. Sabendo que o valor de (V_in) é 40 V e que a carga (R_Load) é 100 Ω, qual é o valor aproximado da tensão na carga(V₀) e da corrente medida em cada diodo?
