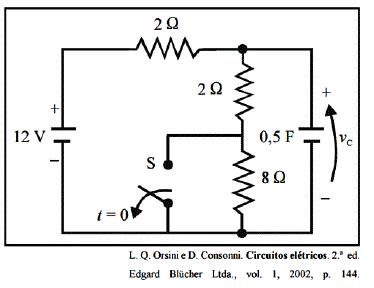

A figura a seguir mostra um circuito elétrico alimentado por uma bateria ideal de 12 V. Depois de muito tempo de funcionamento do circuito, a chave S foi alterada da posição fechada para aberta, no instante de tempo t = 0. Analise o circuito e respondas às questões 11, 12 e 13 a seguir, considerando que um tempo muito longo, antes ou depois de a chave mudar de posição, corresponde a um transitório desprezível em face da constante de tempo do circuito.
Nos instantes imediatamente antes e imediatamente após a chave S mudar de posição, o valor da tensão vc no capacitor é igual a:
