É possível implementar circuitos lógicos que funcionem de...

Ano: 2010
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - ABIN - Agente Técnico de Inteligência - Área Eletrônica - 2010

Imagem associada para resolução da questão

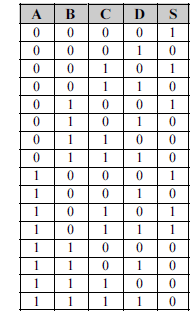

Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas — A, B, C e D — e uma saída — S.

É possível implementar circuitos lógicos que funcionem de acordo com a tabela verdade utilizando-se apenas portas lógicas NAND de duas entradas.

C
Certo
E
Errado
