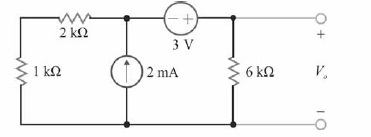

Acerca do circuito apresentado na figura, assinale a opção correta.

Ano: 2016
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - SDS - Perito Criminal - Área Engenharia de Telecomunicações - 2016

Acerca do circuito apresentado na figura, assinale a opção correta.

A
A corrente e a tensão do resistor de resistência 2 kΩ são, respectivamente, iguais a 2 mA e 4 V.
B
A contribuição da fonte de corrente para o valor de Vo é de 4 V.
C
A contribuição da fonte de tensão para o valor de Vo é de 1 V.
D
Se os valores da fonte de tensão e da fonte de corrente forem duplicados, então a tensão Vo será quadruplicada.
E
A tensão de Thévenin do circuito apresentado a partir dos terminais do resistor de resistência 6 kΩ é igual a 3 V.
