Engenharia Elétrica e Engenharia Eletrônica Eletrônica Eletrônica Analógica

Com base nessas informações, julgue os itens que se seguem.

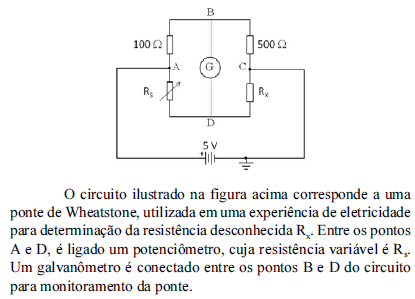

No circuito, o objetivo do potenciômetro é garantir que a diferença de potencial entre os pontos B e D seja exatamente igual à diferença de potencial entre os terminais da fonte de alimentação e, dadas essas condições, Rs=Rx.

  • C. Certo
  • E. Errado
