Questão Q3291976 - Engenharia Mecânica

Question

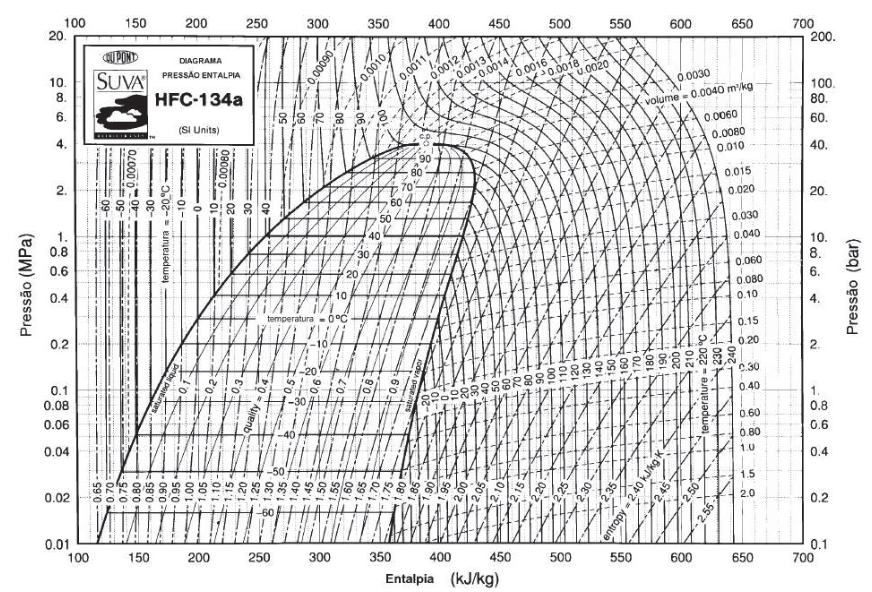

Utilize o diagrama Pressão X Entalpia do gás refrigerante HFC-134a, apresentado a seguir, para responder à Questão 23.  Utilize o diagrama Pressão X Entalpia do gás refrigerante HFC-134a, apresentado a seguir, para responder à Questão 23. Deve-se efetuar o projeto de um sistema de refrigeração para a climatização de uma área, cuja carga térmica é de 127.000 BTU/h = 134.000 kJ/h, empregando-se refrigeração por compressão do gás refrigerante HFC-134a, cujo diagrama Pressão x Entalpia é apresentado acima. Considerando-se que a temperatura de operação do evaporador seja -10ºC e a do condensador seja 40ºC, assinale a alternativa que apresenta os valores corretos da vazão de refrigerante circulante no sistema (em kg/h), potência do compressor (em kJ/h) e taxa de dissipação de calor pelo condensador (em kJ/h).  Deve-se efetuar o projeto de um sistema de refrigeração para a climatização de uma área, cuja carga térmica é de 127.000 BTU/h = 134.000 kJ/h, empregando-se refrigeração por compressão do gás refrigerante HFC-134a, cujo diagrama Pressão x Entalpia é apresentado acima. Considerando-se que a temperatura de operação do evaporador seja -10ºC e a do condensador seja 40ºC, assinale a alternativa que apresenta os valores corretos da vazão de refrigerante circulante no sistema (em kg/h), potência do compressor (em kJ/h) e taxa de dissipação de calor pelo condensador (em kJ/h).

Gran Questões · Accepted Answer

1000 kg/h, 36.000 kJ/h, 170.000 kJ/h

Gran Questões · Answer

250 kg/h, 4.400 kJ/h, 18.000 kJ/h

Gran Questões · Answer

1500 kg/h, 66.000 kJ/h, 260.000 kJ/h

Gran Questões · Answer

2000 kg/h, 78.000 kJ/h, 326.000 kJ/h

Gran Questões · Answer

2600 kg/h, 92.000 kJ/h, 398.000 kJ/h
