Questão Q58348 - Engenharia Mecânica

Question

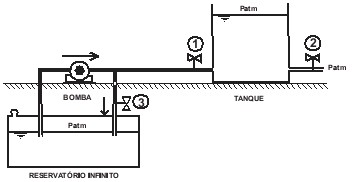

Um tanque aberto circular de área de seção reta 0,5 m2 encontra-se inicialmente com o nível de fluido a uma altura de 10 m. A bomba de deslocamento positivo fornece uma vazão constante de 10 m3/s. Supondo-se que todas as válvulas sejam rigorosamente iguais, desprezando-se a perda de carga nas tubulações e nas válvulas quando totalmente abertas, e considerando-se a área de seção reta da tubulação igual à a, pode-se afirmar que quando a(s) válvula(s): Um tanque aberto circular de área de seção reta 0,5 m2
encontra-se inicialmente com o nível de fluido a uma altura
de 10 m. A bomba de deslocamento positivo fornece uma
vazão constante de 10 m3&#47;s. Supondo-se que todas as
válvulas sejam rigorosamente iguais, desprezando-se a perda
de carga nas tubulações e nas válvulas quando totalmente
abertas, e considerando-se a área de seção reta da tubulação
igual à a, pode-se afirmar que quando a(s) válvula(s):

Gran Questões · Accepted Answer

1 estiver completamente aberta e as válvulas 2 e 3 fechadas, a altura de 20 m será atingida em 0,5 segundo.

Gran Questões · Answer

1 estiver fechada e as válvulas 2 e 3 estiverem completamente abertas, o tanque irá esvaziar em 2 segundos.

Gran Questões · Answer

2 estiver parcialmente aberta, a altura do tanque nunca ultrapassará os 10 m iniciais.

Gran Questões · Answer

3 estiver parcialmente aberta, a altura do tanque nunca ultrapassará os 10 m iniciais.

Gran Questões · Answer

1 e 2 estiverem fechadas, a bomba deverá ser desligada, pois há o risco de sobrepressão na linha.
