Questões de Concurso sobre Sistemas de Refrigeração (ciclo, componentes e psicrometria)

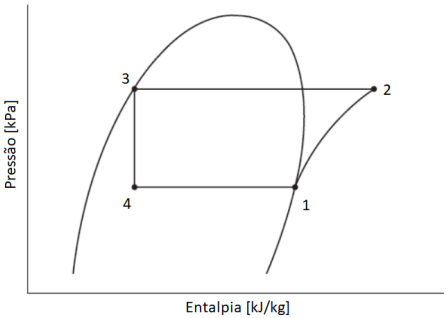

Um refrigerador utiliza o refrigerante 134a e opera em um ciclo de refrigeração padrão (Rankine reverso) entre 140 e 80 kPa. Sabendo-se que a capacidade de refrigeração do sistema é de aproximadamente 10 kW, que a entalpia de vaporização é de aproximadamente 240 kJ/kg e que, após a compressão e antes da condensação, a entalpia é h2 = 275 kJ/kg, assinale, dentre as alternativas abaixo, a que expressa o valor mais próximo do coeficiente de performance (COP) para uma vazão mássica de refrigerante de 0,07 kg/s.

Um refrigerador utiliza R-134a como refrigerante e opera segundo um ciclo de refrigeração por compressão de vapor ideal. O refrigerante é admitido no compressor como vapor saturado a 1,2 bar e comprimido até 7,0 bar. A vazão mássica de refrigerante no refrigerador é 0,06 kg/s e a potência consumida pelo compressor é de 2,2 kW.

Tabela: Propriedades de R-134a saturado (líquido-vapor)

A potência frigorífica do refrigerador e o seu coeficiente de desempenho são, respectivamente,

São características desejáveis para um gás refrigerante: calor latente de vaporização elevado, volume específico da fase de vapor reduzido e pressão de vapor abaixo da pressão atmosférica.

Quando especificando um refrigerante para um ciclo de refrigeração por compressão mecânica, a característica que NÃO deve ser considerada é:

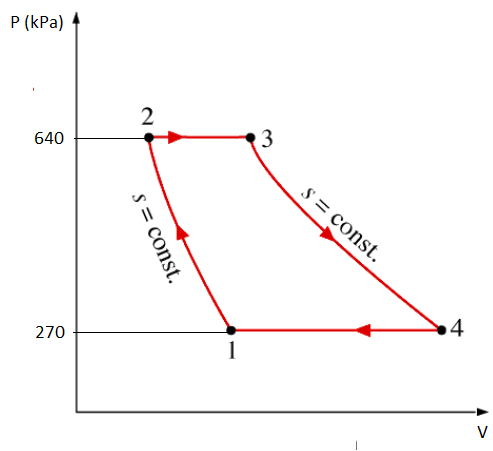

A figura a seguir apresenta o diagrama pressão (P) vs volume (V) de um ciclo Brayton ideal.

Considerando que a razão entre as capacidades caloríficas à pressão e volumes constantes desse gás é igual a 1,5, a eficiência térmica desse ciclo vale aproximadamente:

Os painéis evaporativos são placas corrugadas, irrigadas continuamente, que reduzem a temperatura do ar que atravessa o conjunto. Acerca do processo de resfriamento evaporativo direto adiabático, assinale a alternativa INCORRETA.

Coloque V(verdadeiro) ou F(falso) nas opções abaixo , em relação ás concepções de componentes alternativos utiíizados na refrigeração.

( ) Na refrigeração industrial são utilizados praticamente odos os tipos de compressores: alternativos, rotativos, parafusos e de palhetas e centrífugos. Desses, os tipos mais comuns em instalações de capacidade até 1.000 KW são os palhetas e centrífugos.

( ) Os compressores herméticos e semi-herméticos eliminam a necessidade de um selo de vedação para o eixo, diferente do que ocorre nos compressores abertos. Entretanto, podem perder um pouco de sua eficiência em virtude do aquecimento do refrigerante promovido pelo enrolamento.

( ) No compressor aberto, o eixo de acionamento atravessa a carcaça do motor, sendo, portanto, acionado por um motor exterior.

( ) No compressor semi-hermético, a carcaça exterior aloja tanto o compressor propriamente dito quanto o motor de acionamento. Esse compressor deve sua denominação ao fato de não permitir a remoção do cabeçote, dificultando o acesso ás vá-lvulas e aos pistões.

Assinale a opção correta.

Os sistemas de refrigeração e ar-condicionado exigem uma criteriosa seleção de equipamentos, bem como o dimensionamento dos dutos de distribuição de ar. O caminho dos dutos deve ser o mais direto possível e, ainda, considerar as interferências da estrutura e demais instalações e serviços. Diante do exposto, é correto afirmar que:

O processo psicrométrico no qual não há variação na umidade absoluta ou específica, ou seja, o teor de umidade no ar não se altera, e apenas a temperatura é sensibilizada, é conhecido como:

Fluido refrigerante é aquele que absorve calor de uma substância do ambiente a ser resfriado e podem ser divididos em ________, conforme sua maneira de absorção ou extração do calor das substâncias a serem refrigeradas. Marque a alternativa que completa a lacuna, acima.

Para um motor do ciclo OTTO e que utiliza como combustível gás natural, podemos afirmar que

Em um ciclo de refrigeração real, a temperatura do líquido que deixa o condensador pode ser inferior à temperatura de saturação e ainda diminuir mais ao longo da tubulação até a válvula de expansão; isso representa um ganho, pois o refrigerante entra no evaporador com uma entalpia menor.

Em relação à comparação entre os ciclos mecânicos a 2 tempos e os ciclos a 4 tempos, assinale a opção INCORRETA

Um refrigerador opera em pressão de 1 atm em ambiente com temperatura externa de 26°C. A partir do cálculo do coeficiente de desempenho, assinale a alternativa que apresenta a quantidade de gelo que o refrigerador irá formar ao realizar um trabalho de 2,4 kcal, tomando por 80 cal/g, o calor latente de fusão da água.

Analise a Figura 08 abaixo e assinale a alternativa correta.

Figura 08

Para uma máquina ideal de refrigeração, ou seja, aquela operando em ciclo reverso de Carnot, onde as temperaturas em que o ciclo recebe e descarrega o calor são -33ºC e 27ºC1 respectivamente, é correto afirmar que o rendimento e igual a:

O ciclo abaixo corresponde a um dos ciclos de potência mais utilizados em plantas industriais, o ciclo Rankine regenerativo com aquecedor aberto. Um dos principais parâmetros de desempenho dos ciclos de potência é a eficiência térmica. Sabendo disso, observe os parâmetros que são apresentados em cada ponto do ciclo e selecione a opção que corresponde a eficiência térmica desse ciclo térmico. Sabe-se que h representa entalpia.

A figura abaixo representa o diagrama p-v de um ciclo de ar padrão Diesel. Sabendo disso, selecione a opção que corresponde a eficiência térmica desse ciclo, uma vez que u e h representam energia interna específica e entalpia específica, respectivamente.

Os fluidos refrigerantes são dos tipos CFC, HCFC, HFC e hidrocarbonetos. Acerca desse tópico, assinale a alternativa correta.

De acordo com a NBR 16401, no dimensionamento do sistema de refrigeração, o método de recuperação estática consiste:
