Questões de Concurso sobre Sistemas de Refrigeração (ciclo, componentes e psicrometria)

Analise as afirmativas abaixo a respeito das medidas apropriadas para aumentar a eficiência de uma máquina que opera de acordo com o ciclo de Rankine:

1. Deve-se procurar aumentar a pressão no condensador.

2. Deve-se procurar aumentar a temperatura média na qual o calor é transferido para o fluido de trabalho na caldeira ou diminuir a temperatura na qual o calor é rejeitado do fluido de trabalho no condensador.

3. Deve-se procurar superaquecer o vapor a temperaturas mais altas.

4. Deve-se procurar diminuir a pressão na caldeira.

Assinale a alternativa que indica todas as afirmativas corretas.

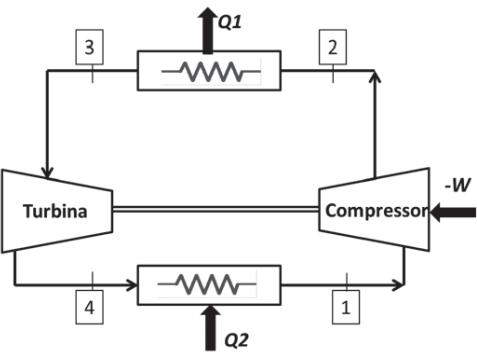

Um ciclo de refrigeração a ar em que ocorre um processo de expansão numa turbina está representado na Figura abaixo.

Considere o ciclo-padrão a ar de refrigeração simples, onde o ar entra no compressor a 0,1 MPa e 253 K, deixando-o a 0,5 MPa. O modelo utilizado para o ar é de gás perfeito com C_p = 1,0035 KJ Kg^-1 K^-1 , C_v = 0,7165 KJ Kg^-1 K^-1 para uma temperatura de 300K.

Cada processo ocorre em regime permanente e não ocorrem variações de energia cinética ou potencial no sistema.

Sabendo-se que o ar entra na turbina a 288 K, o coeficiente de eficácia desse ciclo é de

Uma unidade motora funciona segundo um ciclo Rankine que utiliza vapor d’água com fluido de trabalho. O vapor deixa a caldeira como vapor saturado. Sabe-se que o calor rejeitado pelo fluido de trabalho em escoamento é de 2.100 kJ/kg, enquanto o calor trocado na caldeira e o trabalho na turbina são iguais a 2.800 kJ/kg e 800 kJ/g, respectivamente.

Qual é o valor do rendimento térmico do ciclo?

Deseja-se conseguir, num sistema de refrigeração, a temperatura de -5°C, sabendo-se que o calor é eliminado na temperatura de 30°C. Usando o ciclo de Carnot, calcule o coeficiente de eficiência térmica (CET) e assinale a opção correta.

Dado:

$CET=\frac{efeitorefrigerante}{trabalhofornecido}=\frac{T_2}{T_1-T_2}$

Um ciclo de potência ideal que trabalha usando vapor d'água opera conforme o diagrama p x ʋ apresentado na figura a seguir. Esse ciclo opera em um sistema constituído por quatro componentes ligados em série: turbina, condensador, bomba e caldeira. Com base nessas informações, assinale com V as afirmações verdadeiras, e com F as falsas.

( ) O processo 4-1 corresponde à passagem do fluido de trabalho através da caldeira, onde ocorre uma expansão isotérmica.

( ) No processo 1-2, o fluido de trabalho entra na turbina no estado de líquido saturado, onde irá passar por um processo de expansão adiabática.

( ) No processo 2-3, o fluido de trabalho, correspondente a uma mistura de líquido mais vapor, passa pelo condensador sofrendo uma compressão isotérmica.

( ) No processo 3-4, o fluido constituído apenas por vapor saturado entra na bomba passando por um processo de compressão adiabática até atingir o estado de líquido saturado.

Está correta, de cima para baixo, a seguinte sequência:

Com base no gráfico representado a seguir, pode-se afirmar que

No diagrama esquemático representado na figura a seguir, a identificação correta dos elementos é

Assinale a opção que apresenta os elementos essenciais de uma instalação de refrigeração mecânica por meio de vapores.

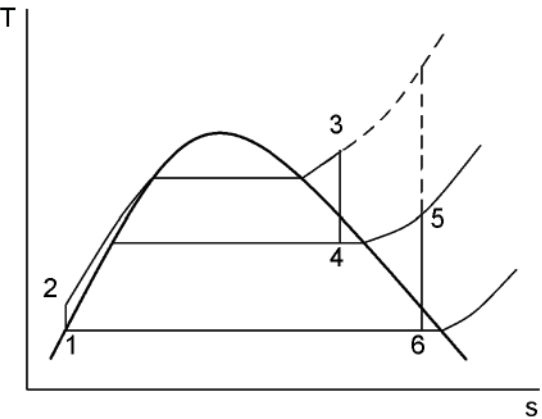

Durante o treinamento de uma nova turma de engenheiros de equipamentos júnior o instrutor apresentou o diagrama temperatura-entropia ilustrado na Figura abaixo.

Ao perguntar à turma de qual ciclo ideal esse diagrama seria típico, o instrutor deverá obter como resposta o ciclo

Assinale a alternativa que apresenta uma característica INDESEJÁVEL de um refrigerante para sistemas de climatização.

Selecionar adequadamente os equipamentos de condicionamento de ar é fundamental para a obtenção de sistemas com desempenho adequado e consumo de energia reduzido. Para isso, deve-se conhecer as diferentes tecnologias aplicadas em sistemas de refrigeração. Considerando o exposto, responda as questões 36 e 37.

Em relação aos diferentes sistemas de refrigeração, assinale a alternativa correta.

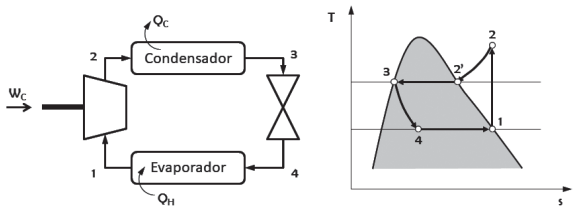

A Figura abaixo representa o Ciclo de Refrigeração por Compressão, onde a massa do fluido refrigerante é constante.

Para esse ciclo, o coeficiente de desempenho é calculado a partir do valor das entalpias dos pontos

O funcionamento adequado de um sistema de refrigeração está diretamente relacionado com a limpeza do circuito. O fluido recomendado para limpeza interna de sistemas de refrigeração e ar condicionado é o

Analise as afirmativas abaixo a respeito da influência de alguns parâmetros na eficácia de um ciclo de refrigeração:

1. Sendo mantida a temperatura de condensação constante, o coeficiente de eficácia diminui quando a temperatura de vaporização diminui.

2. Sendo mantida a temperatura de vaporização constante, o coeficiente de eficácia diminui quando a temperatura condensação de diminui.

3. O coeficiente de eficácia diminui quando há sub-resfriamento do líquido.

4. O coeficiente de eficácia diminui quando há superaquecimento útil do vapor.

Assinale a alternativa que indica todas as afirmativas corretas.

Sobre os ciclos de refrigeração por absorção, assinale a alternativa correta.

Em relação aos componentes presentes em uma unidade de refrigeração, assinale a alternativa INCORRETA.

Em um sistema fechado, se o processo for reversível de expansão ou compressão, a entalpia varia em função de:
