Questões de Concurso sobre Sistemas de Refrigeração (ciclo, componentes e psicrometria)

Com base no ciclo real de refrigeração por compressão de vapor, assinale a alternativa correta.

Considerando que uma câmara frigorífica deve trabalhar hora em processo de congelamento e hora em processo de refrigeração. Como se deve proceder para a câmara operar nestas condições:

Nas torres de resfriamento qual a mínima das temperaturas da água que pode ser obtida na base da torre, sabendo que a temperatura de bulbo seco do ar é 32 oC e a de bulbo úmido 24 °C.

O resfriador de líquidos é o equipamento de refrigeração por compressão de vapor mais utilizado em instalações que necessitam vencer grandes cargas térmicas. Considerando essa informação, assinale a alternativa CORRETA sobre a descrição desse equipamento

Considerando a sequência do sentido do fluxo de trabalho de um sistema de refrigeração comercial, os quatro componentes básicos desse sistema são:

A função básica de um sistema de ar condicionado é retirar a carga térmica que é introduzida no ambiente de várias formas. Dito isto, qual das formas a seguir não representa um fornecimento de carga térmica para o ambiente?

Um resfriador de mistura (lavador de ar) com água simplesmente recirculada, o processo psicrométrico é a

A válvula de controle de expansão eletrônica possibilita um fluxo preciso de refrigerante, que resulta nas vantagens apresentadas a seguir:

1) possibilita a operação com menor pressão de condensação.

2) possibilita maior controle do superaquecimento, mesmo em condições de pressão variável.

3) possibilita a operação com maior pressão de condensação.

4) possibilita maior temperatura de evaporação.

Está(ão) correta(s), apenas:

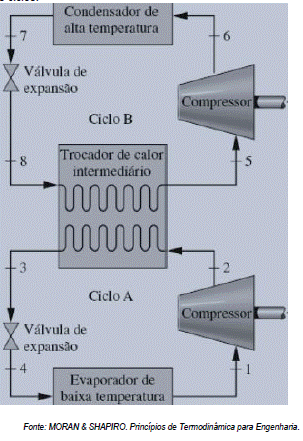

Arranjos para refrigeração em que se utiliza uma combinação de ciclos são chamados ciclos em cascata. Na figura abaixo mostra-se um ciclo em cascata no qual dois ciclos de refrigeração por compressão de vapor, chamados A e B, são arranjados em série através de um trocador de calor contracorrente que os une. Selecione o item que representa corretamente a forma de calcular o coeficiente de desempenho desse sistema, caso a mesma vazão mássica seja aplicada aos dois ciclos.

Sobre as propriedades que viabilizam as qualidades de um bom fluido refrigerante, analise as afirmativas a seguir.

1) Ter volume específico elevado e baixo calor latente.

2) Ser quimicamente estável e não contribuir para o aquecimento global.

3) Ter baixo volume específico e elevado calor latente.

4) Ser odorífico e vaporizar abaixo da pressão atmosférica.

Está(ão) correta(s), apenas:

Selecionar adequadamente os equipamentos de condicionamento de ar é fundamental para a obtenção de sistemas com desempenho adequado e consumo de energia reduzido. Para isso, deve-se conhecer as diferentes tecnologias aplicadas em sistemas de refrigeração. Considerando o exposto, responda as questões 36 e 37.

Referente aos sistemas de refrigeração central, assinale a alternativa correta.

Um ciclo de refrigeração utiliza freon-12 como fluido de trabalho. Sabe-se que o calor transferido do freon-12 durante o processo de compressão é de 5 kJ/kg, enquanto o calor trocado no evaporador e o trabalho no compressor valem 110 kJ/kg e 70 kJ/kg, respectivamente.

Qual é o valor aproximado do coeficiente de eficácia do ciclo?

Sobre os sistemas de refrigeração, considere:

I. A função da válvula de expansão termostática é a de regular o fluxo do refrigerante, a fim de garantir que não haja a evaporação do mesmo.

II. As válvulas de expansão termostática são aplicáveis somente para o tipo equalização externa de pressão.

III. As válvulas de expansão termostática podem ser do tipo para equalização externa de pressão ou do tipo para equalização interna de pressão.

IV. Uma vantagem do uso da termoacumulação em sistemas de grande porte é a possibilidade de poder transferir a energia consumida do horário de pico.

Está correto o que consta APENAS de

Considerando o cálculo da carga térmica para um projeto de climatização de um escritório localizado em um prédio no centro do Rio de Janeiro, assinale a alternativa correta.

Sistemas de refrigeração que utilizam fluido refrigerante apresentam 4 componentes básicos. Assinale a alternativa que relaciona corretamente o componente com sua funcionalidade.

Componentes Básicos:

1. Evaporador.

2. Compressor.

3. Válvula de expansão.

4. Condensador.

Funcionalidade:

( ) Responsável por absorver energia térmica do ambiente.

( ) Responsável por expelir energia térmica do sistema.

( ) Responsável por reduzir a pressão do fluido refrigerante.

( ) Responsável por aumentar a pressão do fluido refrigerante.

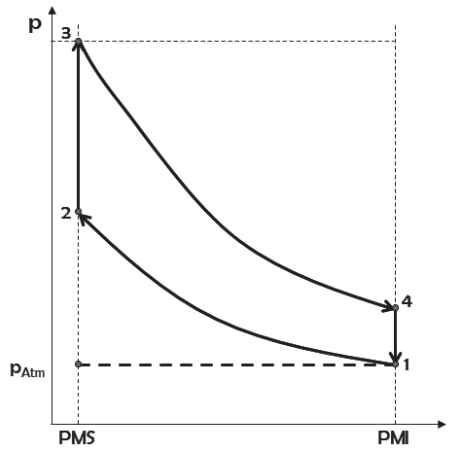

A Figura abaixo representa o diagrama de variação de pressão por variação de volume do ciclo padrão-ar de Otto.

Os ciclos padrão-ar e real de Otto apresentam diferenças, que fazem com que o valor da potência de um motor, quando calculado usando o ciclo ideal, seja maior. Os eventos que ocorrem no motor real são aproximados no ciclo padrão-ar, mas há um evento que é suprimido do ciclo real.

Esse evento suprimido no ciclo real de Otto é o

Uma unidade motora funciona segundo um ciclo Rankine que utiliza vapor d’água com fluido de trabalho. O vapor deixa a caldeira como vapor saturado. Sabe-se que o calor rejeitado pelo fluido de trabalho em escoamento é de 2.100 kJ/kg, enquanto o calor trocado na caldeira e o trabalho na turbina são iguais a 2.800 kJ/kg e 800 kJ/g, respectivamente.

Qual é o valor do rendimento térmico do ciclo?

Deseja-se conseguir, num sistema de refrigeração, a temperatura de -5°C, sabendo-se que o calor é eliminado na temperatura de 30°C. Usando o ciclo de Carnot, calcule o coeficiente de eficiência térmica (CET) e assinale a opção correta.

Dado:

$CET=\frac{efeitorefrigerante}{trabalhofornecido}=\frac{T_2}{T_1-T_2}$

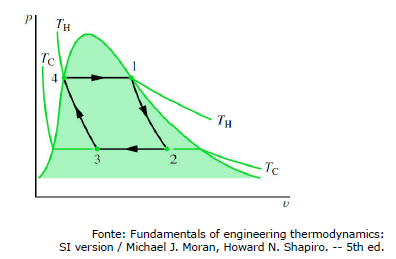

Um ciclo de potência ideal que trabalha usando vapor d'água opera conforme o diagrama p x ʋ apresentado na figura a seguir. Esse ciclo opera em um sistema constituído por quatro componentes ligados em série: turbina, condensador, bomba e caldeira. Com base nessas informações, assinale com V as afirmações verdadeiras, e com F as falsas.

( ) O processo 4-1 corresponde à passagem do fluido de trabalho através da caldeira, onde ocorre uma expansão isotérmica.

( ) No processo 1-2, o fluido de trabalho entra na turbina no estado de líquido saturado, onde irá passar por um processo de expansão adiabática.

( ) No processo 2-3, o fluido de trabalho, correspondente a uma mistura de líquido mais vapor, passa pelo condensador sofrendo uma compressão isotérmica.

( ) No processo 3-4, o fluido constituído apenas por vapor saturado entra na bomba passando por um processo de compressão adiabática até atingir o estado de líquido saturado.

Está correta, de cima para baixo, a seguinte sequência:
