Questões de Concurso sobre Sistemas Termomecânicos

Considerando o calor específico do ar da ordem de 1,0 kJ (kg × K), as temperaturas de entrada e saída da turbina (100% eficiência isentrópica) de 1.200 ºC e 600 °C, respectivamente, é correto afirmar que o trabalho líquido de uma planta de turbina a gás com fluxo mássico de 100 kg/s é da ordem de 60 MW.

Deve-se desligar todos os relés, pressostatos e termostatos antes de carregar o sistema com o fluido refrigerante.

Em um ciclo Rankine, com turbina de impulso e superaquecimento, operando entre 70 bar e 0,5 bar, podem ser gerados 52 MW de potência útil, a plena carga. Aumentando-se a pressão de 70 bar para 90 bar, pode-se gerar até 15% a mais de potência com a mesma turbina.

Antes de retirar o compressor defeituoso, o mecânico deve pesquisar a causa do defeito a fim de eliminá-la.

Com relação à carta psicrométrica usada em processos de condicionamento de ar, analise as sentenças com base na carta psicrométrica esquematizada abaixo, marque com F a(s) afirmativa(s) falsa(s) e com V a(s) verdadeira(s) e assinale a opção correta.

( ) À direita da linha A, o vapor d'água encontra-se superaquecido e saturado. Ao longo da linha A, no entanto, encontram-se os pontos que caracterizam um estado de vapor saturado.

( ) As curvas isoentálpicas na carta psicrométrica podem ser obtidas a partir da definição da entalpia do ar úmido, h = C_pT+Wh_g, em que C_p é o calor específico a pressão constante, T é a temperatura da mistura, W é a umidade absoluta e h_g é a entalpia de va- por saturado à temperatura T.

( ) O processo representado pela linha 1-3-2 na carta psicrométrica representa a mistura do ar de retorno com o ar ambiente em sistemas de ar condicionado com recirculação. A mistura resultante tem umidade absoluta final igual à média, ponderada pela vazão, das umidades absolutas do ar de retorno e do ar am- biente, ou seja,

( ) A linha 4-2 representa o processo de retirada de carga térmica do ambiente a ser condicionado, em que ocorre tanto a absorção de calor sensível como de calor latente. Por outro lado, na linha 3-4 ocorre o condicionamento do ar, com resfriamento e desumidificação do ar. Esse processo ocorre normalmente nas serpentinas, por meio da retirada de calor sensível do ar úmido.

O ângulo de inclinação das sedes das válvulas é praticamente igual ao ângulo da face de assentamento das válvulas, para vedar a câmara de combustão da mistura.

Para evitar a queima dos olhos, o soldador deve usar uma lente número 12 para filtragem dos raios ultravioleta e infravermelhos emanados da chama oxiacetilênica.

Tubos capilares de comprimentos diferentes mas de mesmo diâmetro produzem a mesma queda de pressão.

Os preaquecedores de ar dos ciclos de turbina a gás são mais eficientes quando a planta opera em ciclo combinado, isto é, mais calor pode ser transferido ao ar de entrada da câmara de combustão.

A aceleração do gás em bocais de expansão ocorre em uma parte convergente e, em seguida, divergente porque o processo real não é totalmente isentrópico, de forma que o calor gerado pelo atrito nas altas velocidades provoca aumento do volume específico do gás exigindo maiores áreas de escoamento.

Em um processo de compressão (gás perfeito) qualquer, o resfriamento intermediário tem por objetivo maximizar a massa admitida.

Em uma turbina a gás, a expansão pode ser considerada adiabática de forma que o atrito, ao longo do processo, promove aumento da temperatura do gás, reduzindo a eficiência global do sistema.

Se o terceiro andar não for climatizado, não haverá transmissão de calor pelo teto da sala a ser climatizada.

Nos motores com duplo comando de válvulas no cabeçote, o acionamento direto, sem o uso de balancins, não influi no regime de rotações que o motor pode suportar.

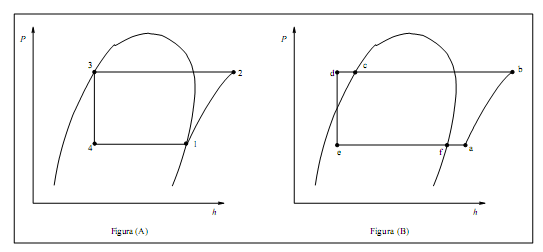

Com relação aos ciclos de refrigeração por compressão a vapor, representados abaixo em diagramas pressão versus entalpia, julgue os itens a seguir e marque com F a(s) afirmativa(s) falsa(s) e com V a(s) verdadeira(s) e assinale a opção correta.

( ) O processo 4-1 da Figura (A) consiste da condensação do refrigerante, durante a qual calor é retirado do ambiente que se deseja resfriar.

( ) O processo 3-4 da Figura (A) representa a expansão do fluido de trabalho, a qual é considerada isoentálpica pelo fato desta ocorrer adiabaticamente.

( ) Em um ciclo real, as linhas que representam os processos de condensação e evaporação não são perfeitamente horizontais em virtude das perdas de carga no condensador e no evaporador.

( ) O processo " f " - "a" da Figura (B) consiste do superaquecimento do vapor anteriormente à aspiração, garantindo que líquido não entre no compressor.

O número 4 mostra o tanque de líquido refrigerante que opera como acumulador.

A função do tubo capilar é promover queda de pressão no fluido refrigerante.

Nesse projeto, é possível medir as temperaturas de entrada e saída da bomba.

No primeiro tempo, as válvulas de admissão e de escape permanecem abertas para haver completa entrada de combustível.

Em um ciclo de refrigeração por compressão mecânica a vapor, o elemento que retira calor do meio a ser resfriado chama-se:
