Questões de Concurso sobre Ventilização, Climatização e Ar Condicionado

Podemos afirmar que de acordo com a fórmula descrita anteriormente temos as seguintes especificações:

AC → área útil dos ambientes condicionados.

AU → área útil da edificação.

AP T → área útil dos ambientes de permanência transitória, desde que não condicionados.

AN C → área útil dos ambientes não condicionados de permanência prolongada.

O conforto térmico de um ambiente possui relação com a umidade do ar. Sabe-se que a alta umidade do ar reduz a evaporação do suor e conduz ao estresse térmico. A umidade pode ser determinada, de forma indireta, por um instrumento giratório com dois termômetros, sendo um envolto por uma mecha de algodão molhado. A rotação deste instrumento faz com que a velocidade do ar provoque a evaporação da água contida na mecha de algodão, provocando uma queda de temperatura do termômetro, sendo que a diferença de temperatura entre os termômetros é relacionada à umidade do ar ambiente. Assinale a alternativa que apresenta o nome do instrumento descrito.

Deseja-se especificar o modelo de um condensador resfriado a ar para um compressor de capacidade igual a 33 kW/h.

Desprezando-se as outras considerações, a opção a ser feita é

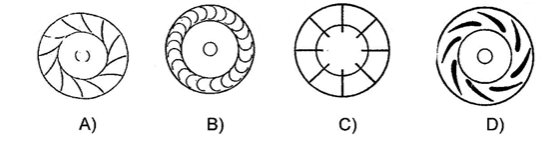

Considere os rotores da Figura 4 abaixo:

Figura 4

Em se tratando de ventiladores centrífugos, quais rotores acima são de pás curvadas para trás?

A quantidade de BTU recomendado por metro quadrado para local com baixa incidência de sol para um sistema de ar-condicionado é:

Os Fan Coils são conectados a uma rede hidráulica de alimentação, que, na maioria das vezes, provém de um sistema de água gelada ou Chiller. Essa água fica localizada nas serpentinas, que costumam ser de cobre. O ar, por sua vez, desloca-se para o ventilador e, de lá, se dirige ao sistema de filtragem. Ao passar pelas serpentinas, o ar é resfriado e dissipado para o ambiente, garantindo uma climatização agradável e uniforme.

Esse processo de resfriamento provoca a redução da taxa de umidade do ar. Para corrigir a taxa de umidade, utiliza-se o método conhecido como

Um ventilador opera sob 800 rpm, proporcionando uma vazão de 48 m³/min., com uma potência de 800 W. A nova potência, se o ventilador trabalhar no mesmo ambiente a 1.600 rpm, será, em W, igual a

Considere:

Densidade da água

Capacidade específica de calor da água é de 4,19 kJ / kg / K.

(K = Kelvin) 0° Celsius → 273,15° Kelvin.

A capacidade de refrigeração, em kW, de um Chiller que possui fluxo de água refrigerada para o evaporador de 0,0995 m³/s, entrando a 12 °C e saindo a 6 °C, é, em kW,

Assinale a opção que apresenta o tipo de torre de arrefecimento geralmente colocada na cobertura de prédios e que deve ficar localizada de modo a receber a incidência direta dos ventos dominantes.

Um engenheiro resolve climatizar sua residência no período do verão e pretende manter o ar interior a 20° C quando a temperatura externa é 35°C. Energia é removida por transferência de calor da residência a uma taxa de 6000 J/s enquanto a potência de entrada do ar-condicionado é de 2 kW. É possível afirmar que:

I. O coeficiente de desempenho desse aparelho é menor que o COP máximo;

II. O coeficiente de desempenho desse aparelho é maior que o COP máximo;

III. É possível determinar o trabalho mínimo do compressor do aparelho.

Trocadores de calor são equipamentos empregados para realizar a troca de calor entre dois ou mais fluidos sujeitos a temperaturas diferentes. Podem ser classificados de diversas formas: quanto à forma de troca de calor; quanto ao número de fluidos; e quanto ao tipo de construção, entre outras. A classificação quanto ao processo de transferência empregado identifica os trocadores de contato direto e os de contato indireto. A esse respeito, analise as afirmativas a seguir, marcando V para a afirmativa verdadeira e F para a falsa.

As afirmativas são, respectivamente,

Para a elaboração adequada do projeto de instalações de ar-condicionado, em atendimento às exigências de desempenho e normas relacionadas, o cálculo da carga térmica e da vazão de ar são fundamentais. Sobre o cálculo de carga térmica para ambientes condicionados, assinale a afirmativa correta.

Os sistemas de refrigeração e ar-condicionado exigem uma criteriosa seleção de equipamentos, bem como o dimensionamento dos dutos de distribuição de ar. O caminho dos dutos deve ser o mais direto possível e, ainda, considerar as interferências da estrutura e demais instalações e serviços. Diante do exposto, é correto afirmar que:

Um equipamento condicionador de ar deve manter uma sala, de 10 m de comprimento, 4 m de largura e 2 m de altura a 10 ^oC. As paredes da sala, de 20 cm de espessura, são feitas de tijolos com condutividade térmica de 0,20 Kcal/h.m.^oC e a área das janelas são consideradas desprezíveis. A face externa das paredes pode estar até a 60 ^oC em um dia de verão. Desprezando-se a troca de calor pelo piso e teto que estão bem isolados, o calor a ser extraído da sala pelo condicionador é:

Uma casa possui uma máquina condicionadora de ar ajustada para manter o ambiente a 22ºC. A carga térmica a ser removida do ambiente é igual a 6 KM/. Sabendo que o ambiente externo está a 32ºC e que o equipamento opera segundo um ciclo de Carnot, a potência mlnima necessária para acionar o equipamento e o coeficiente de desempenho são respectiva e aproximadamente iguais a:

Um ambiente deve ser condicionado de modo a prover uma taxa de renovação de ar de 27 m³/h por pessoa. De acordo com valores médios anuais de temperatura de bulbo seco e umidade do ar, verifica-se que a entalpia de saturação é de 81 kJ/kg para o ar externo. No ambiente interno a temperatura e umidade desejadas resultam em uma entalpia de saturação de 51 kJ/kg. Considerando uma ocupação de 50 pessoas, densidade do ar de 1,3 kg/m³ e sabendo que as demais cargas térmicas (paredes, forro e iluminação e equipamentos) somam 7.500 W, assinale a alternativa que indica o mais adequado para esta situação.

Em um tanque cheio de água, pretende-se colocar um sistema de aquecimento desta água, utilizando-se vapor circulando em uma serpentina. O melhor local para se instalar esta serpentina será:

Nos condicionadores de ar trabalhando com o ciclo de compressão de vapor, com condensação a ar cuja temperatura é de 31 °C, a temperatura de condensação poderá ser:

Qual das combinações de equipamentos de um condicionador de ar central permitiria a obtenção desejada de temperatura e umidade em um ambiente, em qualquer estação do ano e regime?
