Questões de Concurso sobre Ventilização, Climatização e Ar Condicionado

Um ambiente de 100 m² com um pé direito de 3 m contém ar atmosférico a uma pressão de 95 kPa e se encontra a 25 ºC. Sendo a pressão parcial de vapor igual a 2 kPa, e considerando o ar como um gás perfeito, com constante do gás R $\approx$ 0,30 kJ/kg.K (tendo em vista somente os elementos oxigênio (21%), argônio (1%) e nitrogênio (78%), podemos afirmar que a massa de ar seco neste local será, aproximadamente:

Dentre os vários equipamentos e sistemas possíveis para atendimento das condições de projeto para um sistema de climatização temos a refrigeração por absorção, sendo esse sistema uma alternativa de projeto em relação aos sistemas por compressão de vapor. Na refrigeração por absorção, alguns componentes são básicos para seu funcionamento e sempre estão presentes. Estes componentes são:

Em relação aos métodos para o dimensionamento de uma tubulação industrial aplicada a ar-condicionado e refrigeração é INCORRETO afirmar que o método

Considerando um ambiente como o prédio do MP, onde há grande circulação de pessoas e nem sempre a ventilação é adequada e eficiente, a temperatura local pode atingir níveis consideráveis como desconfortáveis. Seguindo essas possibilidades considera-se o uso do ar condicionado sendo sua função técnica básica retirar a carga térmica que é levada até o ambiente de várias modalidades. De acordo com a afirmativa exposta, das formas de calor relacionadas, NÃO representa um aumento da carga térmica para o ambiente do tribunal:

Um ventilador centrífugo é submetido a um teste no qual aspira ar da atmosfera e despeja ar de volta para a atmosfera por uma tubulação curta com diâmetro 500 mm. Durante o teste, a vazão volumétrica na saída da tubulação é 1,5 m³/s e o ventilador consome uma potência elétrica de 95 W. Assumindo a massa específica para o ar de 1,8 kg/m³, a eficiência desse ventilador é aproximadamente:

Em sistemas de condicionamento de ar, exaustão, ventilação etc., geralmente as análises e operações envolvem valores bem reduzidos de pressão. As conversões e entendimentos sobre unidades de pressão são bastante importantes. Há uma variedade imensa de instrumentos para medição de pressão. Se um instrumento indicar uma pressão de 27,2 milímetros de coluna de água, é correto afirmar que as conversões para mmHg e Pa valerão, respectivamente:

Dados: Peso específico da Água = 10 000 N/m³ e do Mercúrio = 136 000 N/m³.

A NBR 16401-3/2008 descreve como deve ser avaliada a vazão de ar exterior para instalações residenciais, comerciais e de serviços. Segundo a norma, uma sala de reuniões para 10 pessoas, com área útil de 20 m², para uma condição que reduz a incidência de alergias, deve possuir uma vazão por pessoa de 3,8 litros por segundo e vazão por área útil de 0,5 litros por metro quadrado.

Se o ar for suprido do lado oposto à exaustão que caracteriza uma eficiência de distribuição de 80%, o valor mais próximo da vazão a ser suprida a sala de reuniões está apresentado em:

Os sistemas de ar-condicionado necessitam passar por limpeza e manutenção periódicas para se evitar a contaminação do ar que entra nas edificações. Algumas instalações, segundo a Portaria n^o 3.523, de 28 de agosto de 1998, necessitam de um plano de manutenção, operação e controle (PMOC). Por essa resolução, as instalações que necessitam desse plano são aquelas com capacidade de refrigeração de, no mínimo,

Para climatizar um conjunto de escritórios, é utilizado um chiller que recircula o ar interno. Ao todo, 8 kg/min de ar são extraídos a uma temperatura média de 25°C e, após resfriados, retornam aos escritórios a 20°C. Para realizar a operação, é necessário que o chiller rejeite calor através de uma torre de resfriamento.

Assumindo que o coeficiente de desempenho do chiller seja de 4 e que o calor específico do ar é 1$\frac{kJ}{kgºC}$, o calor rejeitado na torre de resfriamento está MELHOR indicado em:

O uso de ar externo em ambientes climatizados é importante pois através desta renovação é possível eliminar o gás carbônico proveniente da respiração dos ocupantes do ambiente o que traz sonolência e dor de cabeça acarretando menor rendimento das pessoas. Ainda, esta insuflação de ar externo evita problemas de saúde decorrentes de microrganismos que podem estar presentes no ambiente. A Resolução-RE nº 09 da ANVISA recomenda alguns padrões de referência de qualidade do ar interior em ambientes climatizados de uso público e coletivo, sendo um destes parâmetros a taxa de renovação do ar. Segundo essa resolução a taxa mínima de ar em ambientes climatizados para ambientes onde não há alta rotatividade de pessoas será de:

Nas instalações de condicionamento de ar com grande capacidade de refrigeração, são utilizadas unidades centralizadas que possuem vários equipamentos. Um dos equipamentos utilizados nessas unidades centralizadas é o fan coil, em

Os sistemas de ventilação podem garantir a qualidade aceitável ou requerida do ar interno. A quantidade de ar de renovação a ser insuflado dependerá, principalmente,

Sistemas de refrigeração e ar-condicionado empregam fluidos refrigerantes, com particularidades próprias. Um primeiro tipo de fluido refrigerante é formado pelos elementos cloro, flúor e carbono, usualmente conhecido como R 11 ou R 12, mas constatou-se que este é prejudicial à camada e ozônio. No segundo tipo de fluido refrigerante, alguns átomos de cloro são substituídos pelo elemento hidrogênio e num terceiro tipo de fluido refrigerante, todos os átomos de cloro são substituídos pelo hidrogênio, usualmente conhecido como tetrafluoretano ou R 134a, cujas propriedades termodinâmicas são similares ao R 12.

Assinale a alternativa que apresenta os fluídos refrigerantes descritos de acordo com a sequencia apresentada.

Sistemas trocadores de calor são muito usuais em aplicações domésticas, mas muito necessários em ambientes hospitalares e industriais, tanto para aquecimento quanto para resfriamento. Das alternativas abaixo, em qual todos os itens de sistemas trocadores de calor são os tipos mais usuais?

Considere um ambiente de escritório com 35 m², com três pessoas trabalhando no período diurno, mais 2 computadores e uma impressora. A potência de um aparelho de ar-condicionado para atender esse ambiente é, em BTUs, de

Sobre BTU, a correta definição e utilização consta em:

A Resolução – RE/ANVISA nº 9, de 16 de janeiro de 2003, traz em seu art. VIII: “proprietários, locatários e prepostos de estabelecimentos com ambientes ou conjuntos de ambientes dotados de sistemas de climatização com capacidade igual ou superior a 5 TR..., devam manter um responsável técnico atendendo ao determinado na Portaria GM/MS nº3.523/98, ...”. 5 TR equivale a:

Um técnico está trabalhando junto à equipe de engenharia na investigação de uma falha que vem sendo apresentada por um condensador, que trabalha com amônia. Após análise do problema, foi identificado o ataque do material do condensador por esse fluido.

A partir da identificação do problema, decidiu-se trocar o condensador por um fabricado em

Uma rede de dutos de ar-condicionado possui um canal principal por onde escoa um fluido de densidade ρ=1,15 kg/m³. Ao final, o duto se divide em duas ramificações, cada uma com seção circular de 1.250 mm de diâmetro. Sabendo-se que a vazão mássica no canal principal é de 2,26 kg/s, a velocidade média do escoamento em cada um dos dois dutos de 1.250 mm é de, aproximadamente:

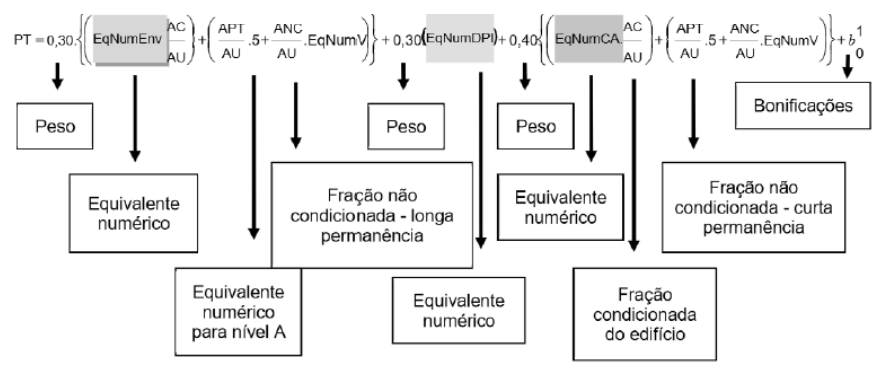

Ainda sobre o Regulamento O RTQ-C, a atribuição de uma classificação geral do edifício é dada através da seguinte pontuação total PT:

A partir da equação de Pontuação Total – PT, pode-se afirmar que o Sistema de Condicionamento de Ar exerce um peso de 70% (0,30 + 0,40) em relação a pontuação total.
