Considere que as figuras II e III apresentem mecanismos...
Considerando as configurações apresentadas nas figuras acima, julgue os itens subsecutivos, a respeito de mecanismos.

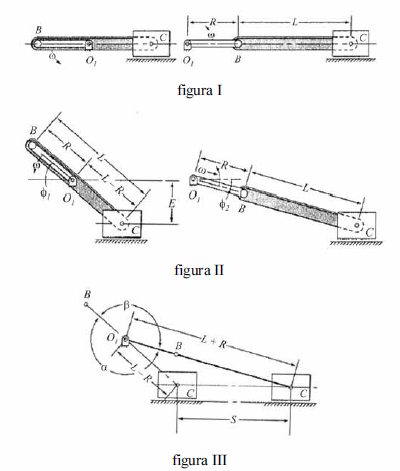

Considere que as figuras II e III apresentem mecanismos
biela-manivela com pistão fora do eixo de manivela, em que o
esquema da figura II mostra as posições dos pontos mortos
superior e inferior e o esquema da figura III mostra que o
deslocamento angular β é menor que o α. Nesses casos, para
uma rotação constante das manivelas, esses mecanismos
podem ser considerados de retorno rápido.
