Q1854354

Engenharia Mecatrônica Álgebra de Boole

Ano: 2021

Banca: Fundação Getúlio Vargas - FGV

Prova: FGV - IMBEL - Engenheiro Mecatrônico - 2021

Considere a tabela verdade a seguir, que apresenta o estado da saída Y em função das variáveis binárias independentes a, b e c:

a	b	c	Y
0	1	0	1
0	0	0	0
0	1	1	0
1	0	1	1
1	0	0	0
0	1	1	1

A expressão da saída (Y) na 1ª forma canônica é o que se apresenta em

$Y = (a + b + c) . (a + \overline{b} + \overline{c}) . (\overline{a} + b + c)$

$Y = (\overline{a} + b + c) (a + \overline{b} + c) (a + b + \overline{c})$

$Y = (\overline{a} + b + \overline{c}) + (\overline{a} . b . c) + (a . \overline{b} . c)$

$Y = (\overline{a} . b . \overline{c}) . (\overline{a} . b . c) . (a . \overline{b} . c)$

$Y = (\overline{a} + \overline{b} + \overline{c}) . (\overline{a} + b + c)$

Comentários Marcadores Anotações (0) Estatísticas Reportar erro

Q885770

Engenharia Mecatrônica Minimização de funções lógicas

Ano: 2017

Banca: Fundação de Amparo e Desenvolvimento da Pesquisa - FADESP

Prova: FADESP - COSANPA - Engenheiro de Controle - 2017

A tabela-verdade abaixo representa uma etapa de um projeto que utiliza eletrônica digital, em que as entradas A, B e C representam a ocorrência de todas as possibilidades lógicas possíveis. Utilizando-se álgebra booleana, a resposta que representa a expressão minimizada da expressão S da tabela-verdade é

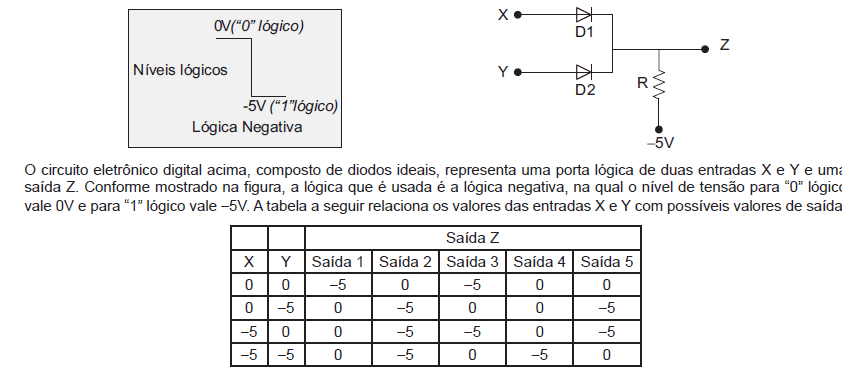

Imagem associada para resolução da questão

S=A + AB + BC.

S=A.

Comentários Marcadores Anotações (0) Estatísticas Reportar erro

Q792179

Engenharia Mecatrônica Circuitos combinacionais

Ano: 2015

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - FUB - Engenheiro - Área Mecatrônica - 2015

A porta lógica NAND é capaz de substituir um padrão lógico OR-AND, mas não é apropriada para substituir uma expressão booleana que forma um padrão AND-OR.

Certo

Errado
