Um circuito digital combinacional é composto por duas portas lógicas “E”, sendo a primeira conectada nas entradas A e B e a segunda conectada nas entradas A e C, e uma porta “OU” que recebe a saída das duas portas anteriores para produzir a saída S.


Assinale a alternativa que represente um circuito lógico equivalente.


A

Uma porta “E” conectada as entradas A e B e uma porta “OU” conectada em sua saída e na entrada A.


B

Uma porta “E” conectada as entradas A e C e uma porta “OU” conectada em sua saída e na entrada B.


C

Uma porta “E” conectada as entradas B e C e uma porta “OU” conectada em sua saída e na entrada A.


D

Uma porta “OU” conectada as entradas A e B e uma porta “E” conectada em sua saída e na entrada C.


E

Uma porta “OU” conectada as entradas B e C e uma porta “E” conectada em sua saída e na entrada A.

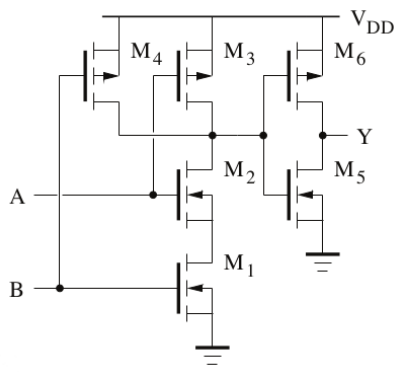

Imagem associada para resolução da questão


Da análise do circuito digital apresentado, é correto afirmar que a porta lógica por ele implementada é


A

CMOS AND.


B

CMOS OR.


C

CMOS XOR.


D

CMOS NAND.


E

CMOS NOR.

A figura abaixo ilustra o esquema de um circuito eletrônico digital.


Imagem associada para resolução da questão


A relação entrada-saída válida é:


A

com (A,B,C,D)=(1, 1, 1, 1 ), a saída é 1


B

com (A,B,C,D)=(0,0,0,0), a saída é 0


C

com (A,B,C,D)=(1,0,0,0), a saída é 1


D

com (A,B,C,D)=(0,0,0, 1), a saída é 0

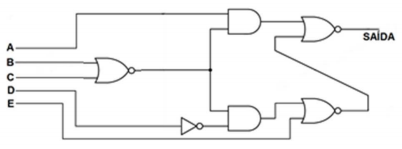

A figura a seguir apresenta um circuito digital com entradas A, B, C, D e E.


Imagem associada para resolução da questão


Para que a saída seja igual a 1, as entradas A, B, C, D e E devem ser


A

1-1-1-0-0.


B

1-0-0-1-0.


C

1-0-0-0-1.


D

0-1-1-0-0.


E

0-1-1-0-1.

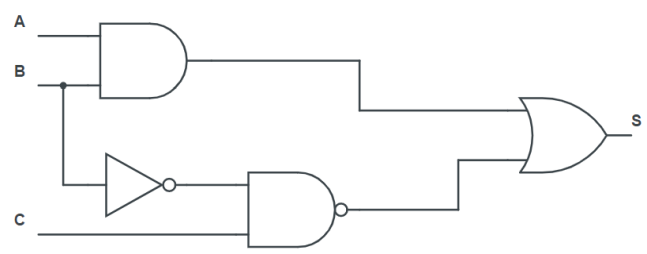

Analisando a figura abaixo:


Imagem associada para resolução da questão


Determinar qual a expressão booleana de S.


A

𝑆 = 𝐴. 𝐵. 𝐶;


B

𝑆 = 𝐴 + 𝐵 + 𝐶;


C

𝑆 = 𝐴 . (𝐵 + 𝐶) + (𝐴);


D

𝑆 = (𝐴. 𝐵) + ;

Em relação à questão anterior, pode-se afirmar que o circuito eletrônico digital simplificado correspondente utilizará


A

duas portas AND, uma porta NOT e uma porta OR.


B

duas portas AND e uma porta OR.


C

uma porta XOR e uma porta AND.


D

uma porta OR e uma porta XOR.

A porta lógica NAND é capaz de substituir um padrão lógico OR-AND, mas não é apropriada para substituir uma expressão booleana que forma um padrão AND-OR.

C
Certo

E
Errado

Imagem associada para resolução da questão


A

P e Q sejam nível lógico 0, após 3 segundos, o ponto S será nível lógico 1.


B

P e Q sejam nível lógico 1, antes de completarem os 3 segundos, o ponto S será nível lógico 1.


C

P e Q sejam nível lógico 0, após 3 segundos, o ponto S será nível lógico 0.


D

P e Q sejam nível lógico 1, após 3 segundos, o ponto S será nível lógico 1.


E

P seja nível lógico 0, e Q seja nível lógico 1, após 3 segundos, o ponto S será nível lógico 0.

Imagem associada para resolução da questão

A figura acima é utilizada em Sistemas Instrumentados de Segurança (SIS) para a determinação do Nível de Integridade de Segurança (SIL). A esse respeito, analise as afirmativas a seguir.

I - Para que ocorra a falha no sistema X, basta que ocorra falha em qualquer um dos componentes.

II - Para que ocorra a falha no sistema X, é necessário que ocorra falha nos componentes A, B e C ao mesmo tempo.

III - A figura representa um diagrama de Markov.

IV - A figura representa uma árvore de falhas.

São corretas APENAS as afirmativas


A

I e IV.


B

II e III.


C

II e IV.


D

I, III e IV.


E

II, III e IV.
