Questões de Concurso sobre Sistemas Digitais

Sistemas supervisórios são sistemas informatizados que visam atender às necessidades de processos industriais. Com a aplicação do sistema supervisório na indústria, torna-se possível um controle mais exato e preciso do processo, sendo assim possível um maior e melhor aproveitamento da mão de obra e matérias primas utilizadas para realizar determinada produção. Quanto a esses sistemas, analise as afirmativas abaixo e registre V, para verdadeiro, e F, para falso:

( ) As propriedades de animação dos softwares de desenvolvimento variam desde a cor dos objetos até a largura, posição, espessura, visibilidade, podendo chegar até o envio de mensagens do tipo e-mail contendo informações sobre o estado da planta.

( ) A função de supervisão está diretamente relacionada a máquinas e equipamentos onde o objetivo é a redução do tempo de manutenção preditiva e corretiva de máquinas e equipamentos de baixa potência.

( )Correspondem a uma tecnologia relativamente nova que surgiu com o advento da indústria 4.0 e de aplicações envolvendo Inteligência Artificial.

( ) Permitem o controle detalhado de mão de obra, conclusão de produtos e gerenciamento de matéria prima, de maneira que tais atividades sejam realizadas sem a interferência humana.

( ) Constituem tecnologias implementadas e utilizadas diretamente por sistemas de mais alto nível da pirâmide de automação como MES e ERPs.

Após análise, marque a opção CORRETA:

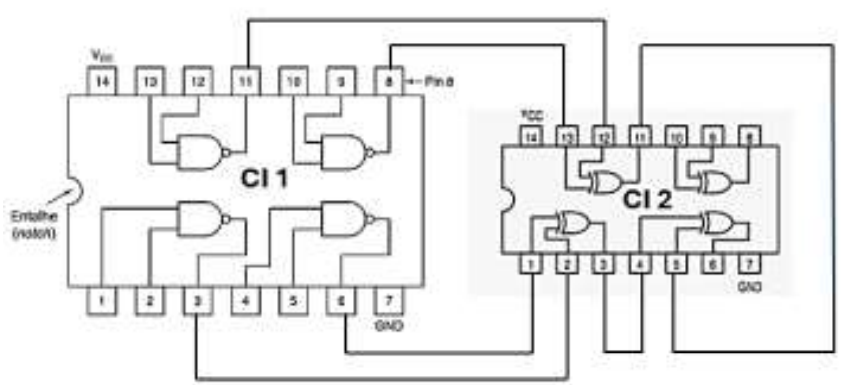

Analise a montagem com os CIs da figura que segue. Aplicando a tabela com as variáveis apresentadas, as saídas 3 (CI 2), 11 (CI 2) e 6 (CI 2) terão uma composição binária.

Assinale a alternativa que apresenta as saídas corretas, na mesma ordem em que são apresentadas.

Observação: Considere os CIs alimentados corretamente e em pleno funcionamento.

Um determinado processo em máquina binária está somando os números binários (10100100)₂ com (00111001)₂. No final da operação aritmética, o processo deve apresentar o complemento de 2 da soma, porém, na base hexadecimal. Assinale a alternativa que apresenta corretamente o que será exibido.

Analise a figura abaixo.

Assinale a alternativa que corresponda à montagem apresentada.

Um circuito digital combinacional é composto por duas portas lógicas “E”, sendo a primeira conectada nas entradas A e B e a segunda conectada nas entradas A e C, e uma porta “OU” que recebe a saída das duas portas anteriores para produzir a saída S.

Assinale a alternativa que represente um circuito lógico equivalente.

Da análise do circuito digital apresentado, é correto afirmar que a porta lógica por ele implementada é

A figura abaixo ilustra o esquema de um circuito eletrônico digital.

A relação entrada-saída válida é:

//start –> Starting index, end --> Ending index

Quicksort(array, start, end)

{

_ if (start < end)

__{

___pIndex = Partition(A, start, end)

___Quicksort(A,start,pIndex-1)

___Quicksort(A,pIndex+1, end)

__}

_}

partition (array, start, end)

{

__// Setting rightmost Index as pivot

__pivot = arr[end];

__i = (start - 1) // Index of smaller element and indicates the

__________// right position of pivot found so far

_for (j = start; j <= end- 1; j++)

___{

____// If current element is smaller than the pivot

____if (arr[j] < pivot)

____{

_____i++; // increment index of smaller element

_____swap arr[i] and arr[j]

__}

_}

_swap arr[i + 1] and arr[end])

_return (i + 1)

}

Considerando as rotinas apresentadas, escritas em pseudocódigo, assinale a alternativa que indica o que faz numa lista de números inteiros.

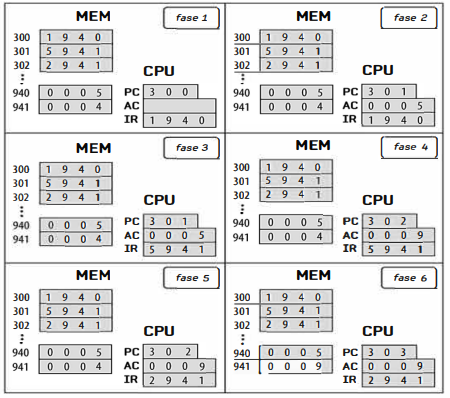

Um fragmento da execução de um programa é ilustrado de forma simplificada na figura abaixo, em que o conteúdo da memória e dos registradores está em hexadecimal.

Em análise, verifica-se que:

Em um sistema de navegação autônoma, é necessário fazer a amostragem e quantização de três sinais analógicos, obtidos a partir de sensores distintos. Está disponível um conversor analógico-digital de 16 bits, com quatro canais e taxa de amostragem de 50 amostras/s para leitura destes dados. A banda passante do sensor 1 é 1Hz, do sensor 2 é 5Hz e do sensor 3 é 10Hz. Considerando-se o Teorema da Amostragem (Nyquist/Shannon) para amostragem dos dados, é correto afirmar que poderá ser feita a conexão entre o conversor e o(s) sensor(es)

Em uma indústria onde são fabricados tipos diferentes de rações para animais, vários ingredientes são misturados para compor as receitas que são devidamente inseridas no sistema supervisório que monitora o processo. Em relação aos sistemas supervisórios, assinale a alternativa correta.

Considere um sistema linear invariante no tempo e causal, cuja resposta ao impulso é y(t) = 2e^-3t - 5e^-2t, t > 0. A função de transferência do sistema é

A aritmética binária resultante da soma do número octal 12 com o número decimal 11 e com o número hexadecimal 10 é respectivamente:

Quanto ao processo de medição de grandezas físicas, assinale a alternativa correta.

Os processadores ARM são comuns no desenvolvimento de sistemas embarcados, tendo vantagens e desvantagens se comparado com processadores x86. A respeito desse assunto, assinale a alternativa correta.

O circuito esquematizado na figura abaixo digitalmente responde conforme a porta:

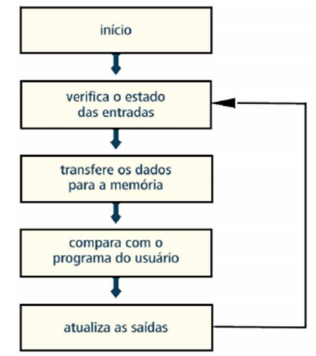

O CLP é um equipamento eletrônico digital, com hardware e software adequados para as aplicações industriais. A figura abaixo apresenta um diagrama de blocos de seu funcionamento:

A respeito do controle e processamento das entradas e saídas, assinale a afirmativa correta.

Analisando a figura abaixo:

Determinar qual a expressão booleana de S.

Assinale a alternativa CORRETA sobre os barramentos do tipo CAN (Controller Area Network).

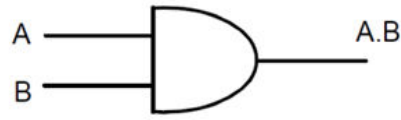

Uma função booleana pode ser representada de forma gráfica, em que cada operador está associado a um símbolo específico, permitindo o imediato reconhecimento visual. Esses símbolos são conhecidos como portas lógicas. É correto afirmar que a porta lógica, representada na figura abaixo, refere-se à porta
