Para demonstrar os princípios das alavancas no corpo humano em uma atividade multidisciplinar entre Física e Biologia, você decide construir um braço mecânico articulado em sua aula de robótica cujo funcionamento é semelhante ao do sistema braço/antebraço, ilustrado na imagem a seguir.

Onde “F” representa o ponto de apoio, “P” a força aplicada e “R” a resistência. Diante do exposto, assinale a alternativa que descreve o tipo de alavanca representada por este braço mecânico.

Com relação aos elementos de máquinas, numere corretamente a coluna da direita de acordo com o texto correspondente à coluna da esquerda:

(1) Utilizada na transmissão de movimento entre eixos perpendiculares entre si.

(2) Podem ser de tração, de compressão, de fita, e de torção.

(3) Também conhecida como meia-lua ou de disco.

(4) Sua função é manter fixo ou limitar movimento axial entre um eixo e outras peças numa montagem

(5) Transmitem o torque necessário e posicionam concêntrica a ferramenta, com relação ao fuso da máquina.

(6) Aplicação muito recomendada em máquinas ou equipamentos que funcionam sob vibrações constantes e/ou intermitentes.

( ) Chaveta woodruff

( ) Anel de retenção

( ) Mola mecânica

( ) Arruela de pressão

( ) Engrenagem cônica

( ) Porta-ferramenta

A ordem CORRETA de associação, de cima para baixo, é:

Com relação a elementos de máquinas presentes em sistemas de movimentação linear, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) Mancais do tipo apoio são empregados na extremidade de fusos de esfera para permitir deslocamentos axiais, como por exemplo, os efeitos de dilatação térmica de diferentes materiais empregados em sistemas de movimentação linear.

( ) Fusos de esfera longos e esbeltos não estão sujeitos ao fenômeno de velocidade crítica quando tendem a girar sobre seu próprio eixo alcançando amplitudes perigosas e tendência de vibração.

( ) Contraporca é um elemento empregado na extremidade de um eixo para fixá-lo de um lado evitando seu deslocamento radial.

( ) Acoplamentos flexíveis são projetados para transmitir torque de maneira suave e permitir certo desalinhamento axial, radial e angular.

( ) Quando utilizados acoplamentos rígidos, a falha prematura por cisalhamento poderá ser induzida nos eixos caso o alinhamento não puder ser mantido com precisão.

( ) Os rolamentos lineares de esferas recirculantes são componentes mecânicos utilizados para montar sistemas de movimentação linear simples e econômicos para uma grande variedade de aplicações mecatrônicas.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

Equipamentos e/ou dispositivos mecatrônicos utilizam sistemas de transmissão de movimento e potência. Das alternativas apresentadas abaixo, assinale a que cita apenas exemplos de sistemas de transmissão de movimento e potência utilizados em equipamentos mecatrônicos:

Uma serra circular teve seu eixo quebrado e, no almoxarifado, não tinha uma peça de reposição para o conserto da máquina. Para evitar a parada da produção, o chefe do setor solicitou que a manutenção fabricasse o eixo para reposição. Assinale a alternativa que corresponde ao material mais resistente que havia disponível em estoque para se fabricar o eixo da máquina.

As engrenagens são elementos muito importantes para a transmissão de rotação e torque do eixo do motor até o eixo de trabalho. Sobre as engrenagens, é correto afirmar que

Rolamentos são elementos de um sistema mecânico responsável por garantir a estabilidade do sistema. Assinale a alternativa que apresenta uma afirmação correta sobre os rolamentos.

Os rolamentos são elementos de máquinas constituídos pelo anel externo e interno, material rolante e a gaiola. Com relação aos materiais utilizados nos rolamentos, é correto afirmar que

Quando, na proteção mecânica de máquinas, o perigo mecânico é gerado por partes, ou componentes da máquina como arestas, rebarbas e partes pontiagudas, este caracteriza a condicionante

As proteções mecânicas de máquinas, considerando a sua construção, podem ser chamadas de

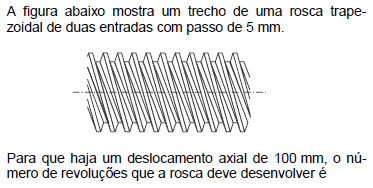

Considere os tipos de roscas abaixo:

I. triangular.

II. quadrada.

III. dente de serra.

IV. whitworth.

V. redonda.

VI. trapezoidal.

Em órgãos de máquina, quando se deseja transformar movimento rotacional em movimento linear, nos atuadores mecânicos, os quais devem ser movidos com o máximo de precisão, das roscas apresentadas acima, são utilizadas APENAS as que constam em:

Em mecânica é muito comum a necessidade de se unir peças como chapas, perfis e barras. Qualquer construção, por mais simples que seja, exige a união de peças entre si. Essa união pode ser feita pelo que é chamado de elemento de fixação. Para se fazer a leitura e a interpretação de desenho técnico mecânico, é necessário conhecer, entre outros, os elementos de fixação. Os mais comumente utilizados são os rebites, pinos, cavilhas, parafusos, porcas, arruelas, chavetas, contrapinos, anéis elásticos etc. De acordo com o elemento de fixação e sua definição, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

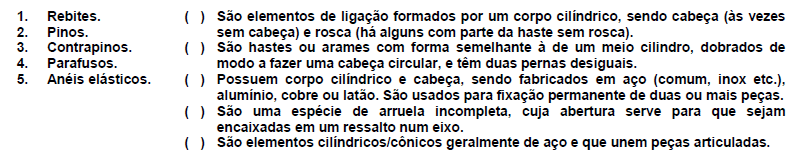

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

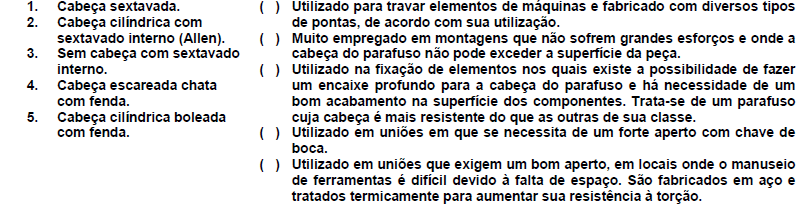

Entre os elementos de fixação que são utilizados na união entre peças é comum encontrarmos os parafusos. Quanto aos tipos de cabeças de parafusos e suas aplicações, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

Um pinhão de dentes retos com diâmetro primitivo de 50 mm, montado no eixo de saída de um par coroa/semfim, deverá apresentar velocidade periférica (tangencial) de 0,1 m/s. Sendo o sem-fim de duas entradas e alimentado por um motor de 1 700 rpm, o número de dentes necessário à coroa deverá ser

Observe os desenhos abaixo:

Os desenhos 1, 2 e 3 representam peças rosqueadas em corte. Sobre a leitura e interpretação desses desenhos, considere as seguintes afirmativas:

1. A peça 1 se trata de uma peça cilíndrica com furo de 22 mm e tem rosca Geométrica externa de 1 ½” de diâmetro externo.

2. A peça 2 é cilíndrica e tem uma rosca trapezoidal externa de 60 mm de comprimento e rosca interna de 30 mm de diâmetro interno com passo de 1 mm.

3. A peça 3 tem rosca trapezoidal interna de 30 mm de diâmetro, com passo de 1 mm, com comprimento de 40 mm, feita em um furo básico de 29 mm de diâmetro com 60 mm de comprimento.

4. As hachuras representadas nas 3 peças deveriam ser interrompidas na linha fina de representação da rosca, porque a linha fina representa o diâmetro externo da rosca.

Assinale a alternativa correta.

Na presença de ar atmosférico, o parafuso e a estrutura formam uma célula de composição.

Na estrutura, o parafuso está protegido da corrosão.

Se o parafuso fosse feito do mesmo aço da estrutura, não haveria possibilidade de formação de célula galvânica.
