Os instrumentos representados por 1, 2 e 3 são...
Instruções: Utilize a figura e o enunciado a seguir para responder às questões de números 38 e 39.

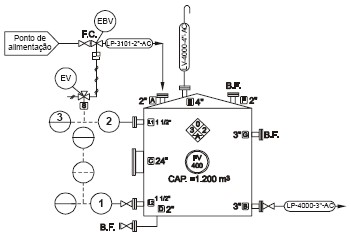

A figura abaixo representa um tanque de estocagem de uma substância. A alimentação desse tanque é feita pelo topo através de uma linha de 2" que virá do ponto de alimentação e tem uma válvula de bloqueio e válvula de bloqueio de emergência (EBV) que deverá ser acionada quando o nível estiver muito alto. A malha apresenta um transmissor de nível eletrônico com registro e alarme de nível alto no painel. Possui, ainda, uma chave de nível muito alto com alarme na sala de controle que deverá acionar a válvula de bloqueio de emergência. A linha identificada por LP 4000 (3") é a sucção das bombas que mandam o material para o processo.
Os instrumentos representados por 1, 2 e 3 são, respectivamente,
