Questões de Concurso sobre Elétrica

Considerando o valor médio anual do kWh sendo igual a R$ 0,90, assinale qual seria o valor gasto com o consumo anual desse condicionador de ar.

Supondo-se que os elementos que compõem os dois circuitos elétricos esboçados nas figuras (A) e (B) sejam idênticos, é correto afirmar que, quando ligadas as chaves dos dois circuitos, as quatro lâmpadas irradiarão a mesma quantidade de candelas.

Caso um circuito monofásico CA senoidal possua tensão com valor de pico igual a 440 V e corrente eficaz igual a 20 A, a impedância equivalente desse circuito será superior a 14 Ω.

Do ponto de vista desse observador, analise as afirmativas abaixo.

I. Há uma força elétrica resultante em cada fio na direção y de mesma intensidade e em sentidos opostos, promovendo a atração entre eles.

II. Há uma força magnética resultante em cada fio na direção da velocidade tensionado os fios na direção x e em sentidos opostos.

III. Há uma força magnética resultante em cada fio na direção y, de mesma intensidade e em sentidos opostos, promovendo a atração entre eles.

IV. Há uma força magnética resultante em cada fio na direção y, de mesma intensidade e em sentidos opostos, promovendo a repulsão entre eles.

V. Há uma força magnética resultante em cada fio que é contrária ao movimento e reduz sua velocidade.

Estão corretas as afirmativas:

A produção de energia limpa é um dos grandes desafios da humanidade para combater as mudanças climáticas. Recentemente, cientistas americanos conseguiram, pela primeira vez, gerar um ganho líquido de energia utilizando o mesmo processo que alimenta o Sol. Esse processo se chama:

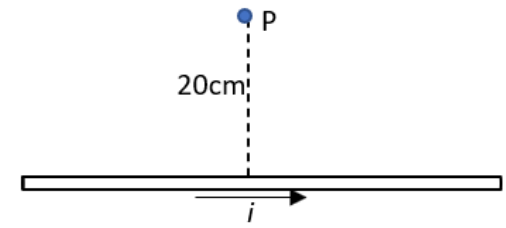

Um fio condutor metálico muito longo é percorrido por uma corrente elétrica 𝒊 = 𝟐𝟓 𝑨 e está imerso no vácuo, conforme a figura a seguir. Assinale a alternativa que apresenta o sentido e a intensidade de campo magnético produzido no ponto P, que fica a uma distância de 20 cm. Dados: 𝝁_𝟎 = 𝟒𝝅 ∙ 𝟏𝟎^−𝟕 𝑻. 𝒎/𝑨.

Segundo um ditado popular, um raio não cai duas vezes em um mesmo lugar, entretanto, essa informação está incorreta. Existe um exemplo: a estátua do Cristo Redentor localizada no topo do morro do Corcovado na cidade do Rio de Janeiro (RJ) atrai cerca de dois milhões de turistas a cada ano e é considerada uma das Sete Maravilhas do Mundo Moderno. Devido ao seu tamanho e ao fato de estar no topo de uma montanha de 710 metros, o Cristo Redentor é frequentemente atingido por raios. Os para-raios auxiliam na prevenção para que a maioria dos raios não caia diretamente sobre a sua superfície, apesar dessas medidas de segurança, em média, a estátua é atingida cerca de seis vezes por ano.

Fonte: Medeiros, D.S.F.; Souza, P.V.S.; Saba, M.M.F. A física dos relâmpagos - uma sequência didática refenciada na aprendizagem significativa de Ausubel. Lat. Am. J. Phys. Educ. Vol. 13, N°. 1, 2019.

Os raios são fenômenos naturais que despertam o interesse humano, portanto, sobre esse assunto, assinale a alternativa correta:

A ponte de Wheatstone, representada na figura 1, é considerada equilibrada quando a diferença de potencial elétrico entre os terminais de 𝑅₃ for igual à diferença de potencial elétrico entre os terminais de Rx.

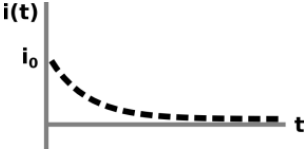

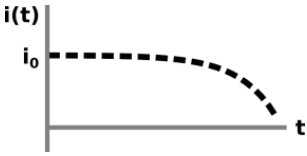

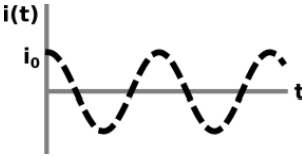

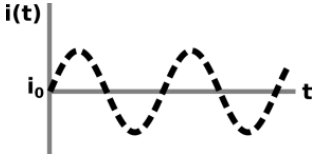

Considere que a resistência R é muito baixa e que R² << L/C, sendo os efeitos de resistência desprezíveis nos momentos iniciais de acionamento da chave do circuito. Assinale a alternativa que melhor esboça o comportamento da corrente desse circuito nesses momentos iniciais, onde I⁰ é a corrente quando a chave é fechada.

Com base nas noções de eletricidade, assinale a alternativa correta que corresponde à tensão elétrica:

Um aparelho que cozinha os alimentos com circulação de ar quente é utilizado em sua potência máxima por 30 minutos diariamente. Esse aparelho é ligado a uma tomada de 110V e possui nessa condição uma potência máxima de 1400 W. Qual terá sido o consumo de energia elétrica desse aparelho após 30 dias de uso?

Considerando-se a carga elementar e = 1,6×10⁻¹⁹ C, é correto afirmar que o número de elétrons transferidos para um corpo que recebe uma carga elétrica de – 1,0 C é inferior a 1×10¹⁹.

A eletrostática é um campo do eletromagnetismo que estuda as cargas em repouso bem como os campos gerados por essas cargas. Na natureza, corpos inicialmente neutros podem ter suas cargas alteradas (número de elétrons) e redistribuídas via algum método de eletrização (atrito, contato, indução), conferindo a esses corpos uma característica denominada carga elétrica. Em relação às cargas elétricas, atente para o que se afirma a seguir e assinale com V o que for verdadeiro e com F o que for falso.

( ) Se um corpo tem carga elétrica, então ele está eletrizado.

( ) Em um corpo eletrizado, o número de cargas elétricas positivas e negativas é o mesmo.

( ) Em um corpo neutro não há cargas elétricas.

( ) Não é possível criar ou destruir cargas elétricas.

A sequência correta, de cima para baixo, é:

Dispõem-se de três resistores: R₁ = 6Ω, R₂ = 18Ω e R₃ = 36Ω; para alimentá-los, dispõe-se ainda de uma fonte de tensão capaz de manter em seus terminais uma diferença de potencial constante sob quaisquer condições.

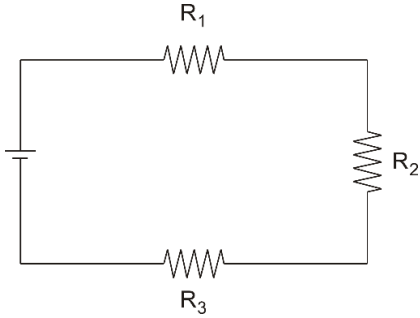

Inicialmente os resistores são ligados à fonte de tensão como ilustra o esquema a seguir.

Nesse caso, os três resistores consomem uma potência P₁.

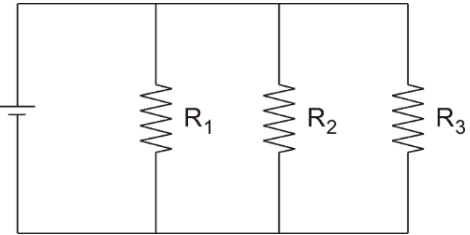

A seguir os resistores são ligados à fonte de tensão como ilustra o esquema a seguir.

Nesse caso, os três resistores consomem uma potência P₂.

Essas potências consumidas são tais que

Em uma amostra de alumínio no formato de um paralelepípedo reto com dimensões 2 cm x 2 cm x 10 cm, é aplicada uma diferença de potencial entre as faces paralelas de extremidades quadradas (2 cm x 2 cm). Determine a resistência da amostra, sabendo-se que a resistividade do alumínio vale 2,75 x 10^-8 Ω.m.

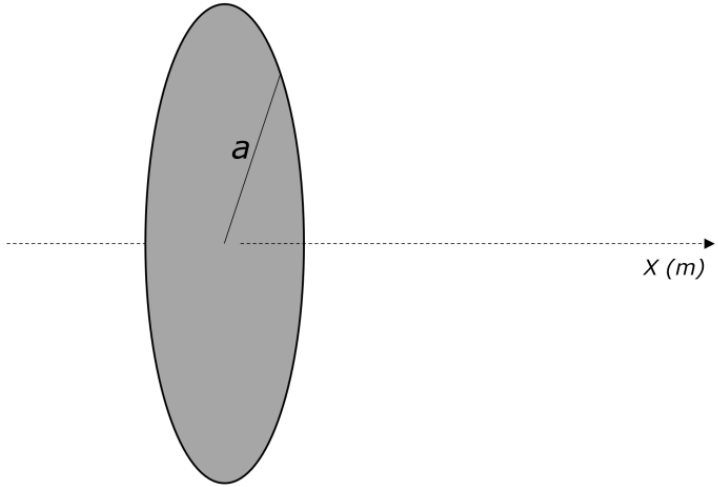

Considere um disco circular, homogêneo, de raio a = 4 m, uniformemente carregado com uma carga de 𝑞 = +4 𝜇𝐶, como mostra a figura:

A intensidade do campo elétrico de um disco em um ponto sobre o eixo x pode ser calculada por 𝐸 = $\frac{\sigma }{2{\epsilon }_0}\left(1-\frac{x}{\sqrt{x^2+a^2}}\right)$, onde 𝜎 corresponde à densidade superficial de carga do disco. O campo elétrico produzido pelo disco, sobre o eixo x, a uma distância de 2 mm, será aproximadamente de:

Considere 𝜀₀ = 8,85 × 10⁻¹² 𝐶² /𝑁𝑚².

Considere o circuito esquematizado na figura a seguir.

O amperímetro A (ideal) indica

No instante em que a chave Ch1 abre e a chave Ch2 fecha, o circuito passa a ser do tipo RL, com nova resistência e mesma fonte.

Se o temporizador T for programado para fechar a chave Ch2 e abrir a chave Ch1 após 4 min, a corrente no circuito atingirá valor suficiente para matar Luíza.

A corrente máxima fornecida pelo circuito, de 120 mA, é suficiente para matar Luíza.
