Questões de Concurso sobre Elétrica

Quatro lâmpadas incandescentes têm escrito nos seus bulbos as seguintes informações:

-----------------L1 = 12 V, 6 W / L2 = 12 V, 12 W

-----------------L3 = 12 V, 24 W / L4 = 12 V, 48 W

No circuito a seguir, considerando a fonte ideal e as lâmpadas como resistores ôhmicos, qual das lâmpadas irá dissipar a maior potência?

Quanto ao efeito fotoelétrico, assinale a alternativa correta.

Nas alternativas a seguir demonstram-se quatro maneiras diferentes de associar cinco capacitores de mesmo valor de capacitância “C”. Assinale a alternativa que apresenta a associação com o menor valor de capacitância equivalente.

Para calcular o preço do consumo elétrico de seu banho, um aluno utiliza suas aulas de física para a realização dessa tarefa. Primeiramente, ele verifica que, no manual de instruções de seu chuveiro, a potência é de 5000 W quando ligado em 127 V. Além disso, ele verifica em sua conta de energia (conhecida como conta de luz) que o preço de 1 kWh é igual a R$ 1,20.

Supondo que o aluno tome um banho de 15 minutos por dia, o custo mensal devido a banhos é

Considere parte de um circuito elétrico mostrado na figura.

Suponha que R₁ = 4 Ω, R₂ = 6 Ω, R₃ = 2,4 Ω e R₄ = 3,8 Ω.

A resistência equivalente entre os pontos A e B é:

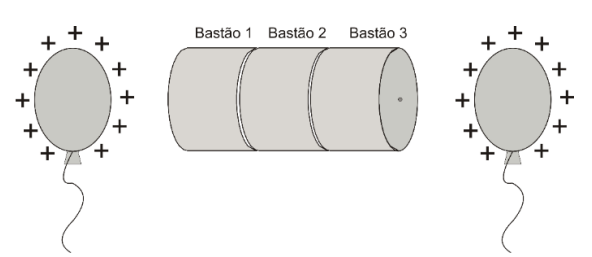

Dois balões positivamente carregados são utilizados para induzir cargas em bastões metálicos, alinhadas e em contato, que, inicialmente, estavam eletricamente neutros.

Conforme mostrado na figura, os balões estão próximos, mas jamais chegam a tocar os bastões.

Note e adote: o contato entre dois objetos metálicos permite a passagem de cargas elétricas entre um e outro. Suponha que o ar no entorno seja um isolante perfeito.

Nessa configuração, os bastões 1, 2 e 3 terão, respectivamente, as seguintes cargas totais:

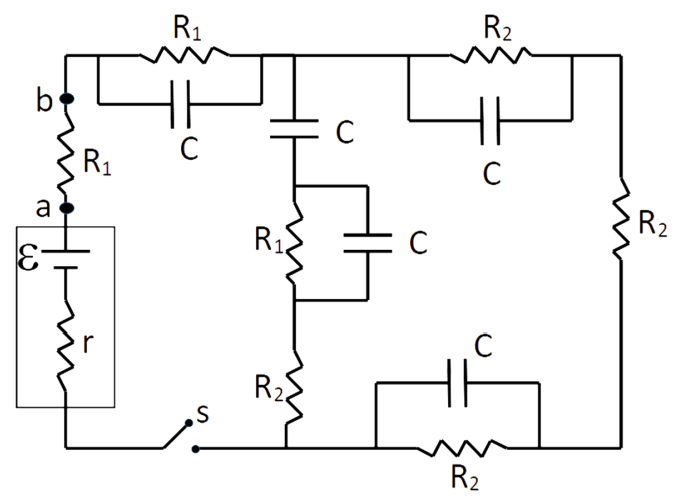

O Circuito RC da figura a seguir foi montado com uma fonte de força eletromotriz de 100V, que possui uma resistência interna r = 5,0 Ω e ligado a outras resistências e a capacitores, sendo R₁ = 10 Ω, R₂ = 20 Ω, e C = 4,0 μF. Os capacitores estão todos descarregados. A chave S é fechada bruscamente no instante t = 0.

Imediatamente após a chave S ser fechada a corrente no circuito foi calculada. Em seguida, calculou-se a tensão na resistência da fonte (Vr em Volts), a potência dissipada (P_d em Watts) na resistência R₁ que está entre os pontos “a” e “b” acima da fonte e a potência útil (P_u em Watts) do circuito.

Os resultados Vr (V), Pd (W) e Pu (W), respectivamente, são

Na perícia de um incêndio, verificou-se que, numa rede de 127 V, um disjuntor de 50 A havia desarmado. A resistência elétrica da fiação, nesse caso, atingiu o valor de:

O potencial elétrico no ponto A = a₀/2 é nulo.

Em algumas cidades brasileiras, a tensão padrão fornecida pela companhia de energia elétrica é de 220 V. Uma família mudou de uma cidade onde a tensão fornecida era 110 V. Para poder utilizar um eletrodoméstico que não possuía chave comutadora de tensão, adquiriu um transformador cuja tensão no primário era 220 V e no secundário 110 V. Se o número de espiras do primário é 2.000, o número de espiras no secundário será:

Um gerador de força eletromotriz ɛ e resistência interna r é usado para alimentar três resistores ligados como mostra o esquema abaixo:

Com a chave C aberta, o voltímetro (ideal) indica 36 V. Com a chave fechada, o amperímetro (ideal) indica 10 A.

Sendo assim, a resistência interna r do gerador é de

No circuito esquematizado na figura, o amperímetro A (ideal) indica 3 A.

Sendo assim, o voltímetro V (ideal) indica

O campo magnético atuante na carga positiva decorrente do movimento orbital da carga negativa é descrito pelo vetor $\overrightarrow{B}$ = $\frac{1}{c^2}$$\overrightarrow{v}$×$\overrightarrow{E}$ , em que $\overrightarrow{v}$ e $\overrightarrow{E}$ são, respectivamente, os vetores velocidade e campo elétrico da carga negativa e c é a velocidade da luz.

A medição de valores muito reduzidos de resistência ôhmica faz uso de um circuito em ponte de Wheatstone. No circuito mostrado na figura a seguir, para que a ponte esteja em equilíbrio, o valor do resistor R_Teste, na configuração apresentada, é de

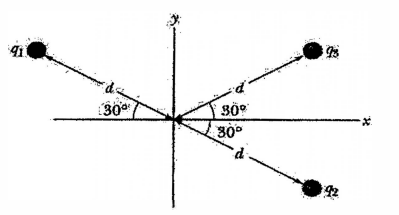

Observe a figura abaixo.

-

A figura acima mostra três partículas de cargas q1 = +2Q, q2 = -2Q e q3 = -4Q, todas situadas a uma distância d da origem. Assim, determine o módulo do campo elétrico total E produzido na origem pelas três partículas e assinale a opção correta.

-

Dado: Sendo k = 1/4$\pi {\epsilon }_0$

A Figura a seguir apresenta o display de um multímetro digital durante a medição de uma grandeza elétrica

Qual é a grandeza elétrica apresentada no multímetro?

Acervo pessoal.

Para o circuito representado na figura, determine o valor, em termos de R, da resistência interna da fonte Rs, tal que a potência transferida para o circuito elétrico seja máxima.

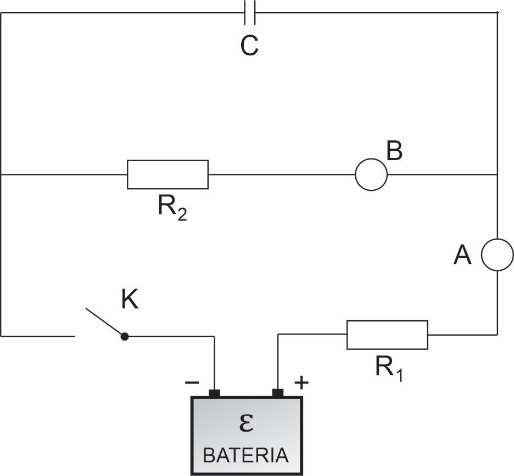

O circuito ilustrado a seguir é alimentado por uma bateria ideal de força eletromotriz ε igual a 12 V.

A e B são dois amperímetros ideais, K é uma chave aberta e C um capacitor de capacitância 10 mF, completamente descarregado. O circuito possui ainda dois resistores ôhmicos, R₁ e R₂, cujas resistências elétricas valem 2 Ω e 10 Ω, respectivamente.

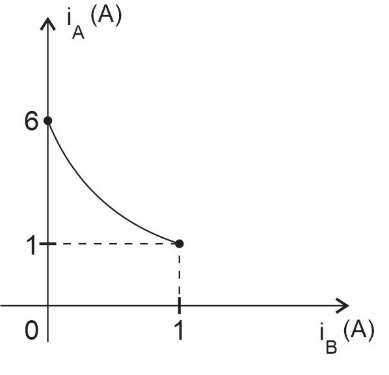

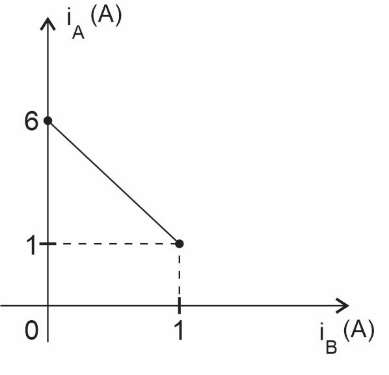

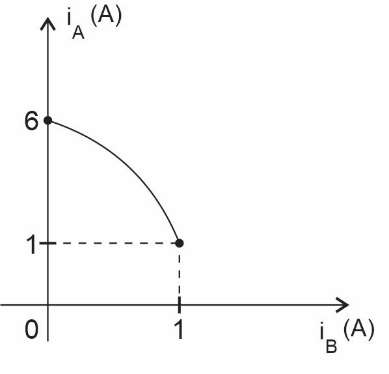

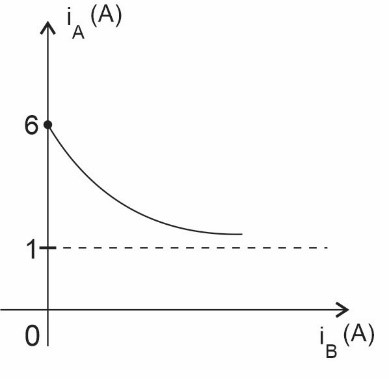

Ao fechar a chave K, a intensidade da corrente i_A, medida pelo amperímetro A, em função da intensidade da corrente i_B, medida pelo amperímetro B, está corretamente indicada pelo gráfico

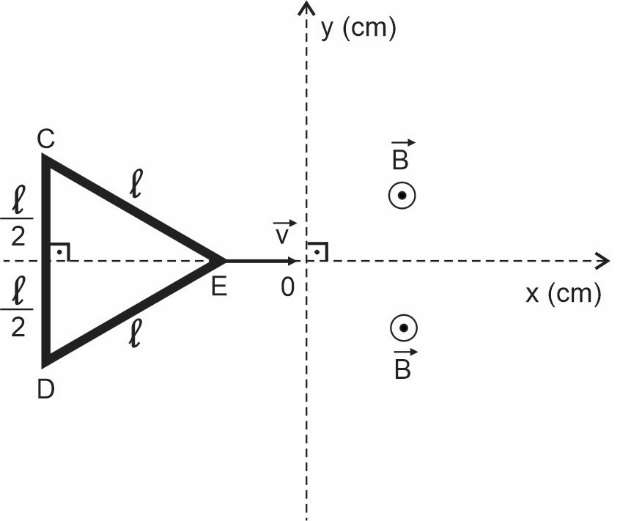

Uma espira CDE, de resistência elétrica igual a 1 Ω, em forma de um triângulo equilátero de lado ℓ igual a 20 cm, desliza, livre de qualquer atrito e resistência do ar, com velocidade constante $\overrightarrow{V}$ de módulo igual a 30 cm/s sobre o plano xy na direção e sentido do eixo x, conforme ilustrado na figura abaixo:

No semiespaço x > 0, atua um campo magnético uniforme e constante $\overrightarrow{B}$, perpendicular ao plano xy, cujo módulo vale 2 T. A intensidade da força aplicada por um agente externo, na mesma direção e sentido da velocidade $\overrightarrow{V}$, no instante em que o vértice E da espira estiver passando pelo ponto (15 , 0), a fim de manter a velocidade constante $\overrightarrow{V}$, deverá ser, em mN, igual a

O maior valor do campo elétrico que um dielétrico suporta, sem tornar-se condutor, é chamado rigidez dielétrica.

A rigidez dielétrica varia de material para material, e para o ar, em condições normais, é de 3 ∙ 10⁶ N/C.

O potencial máximo, em kV, para se manter carregada uma esfera metálica de 10 cm de diâmetro, imersa no ar, longe de quaisquer outros objetos, sem que ela descarregue, é igual a
