Questões de Concurso sobre Elétrica

Ligados ao polo negativo de uma bateria de 9 volts estão dois resistores de 10 ohms cada um, ligados em série. Entre a outra extremidade da associação de resistores e o polo positivo da bateria é ligado um voltímetro. Qual a leitura dada pelo aparelho?

Um fio de Nicromo (uma liga de níquel, cromo e ferro) comumente usado em elementos de aquecimento (chuveiro, resistores) possui um comprimento de 2,5 m e área de seção transversal igual a 1,5 mm². Quando ligado a um circuito cuja força eletromotriz é igual a 9,0 V o fio é percorrido por uma corrente de 4,0 A. Com esses dados podemos obter o valor da resistividade do Nicromo. Este valor é, em x10^-6 Ω∙m, igual a:

O efeito da corrente elétrica ocorrido devido ao choque dos elétrons com os átomos nos condutores, o que aumenta a vibração desses átomos e, consequentemente, a temperatura, é o

Um elétron entra em uma região sobre a ação de um campo elétrico de 25 N/C e um campo magnético de 5 T. Se o elétron passa por essa região sem ser defletido, qual é a sua velocidade?

Foi medida em um fio (considerado infinito) uma densidade linear constante de carga λ. Próximo a esse fio, existe um equipamento médico bastante sensível a campos elétricos que pode estar sofrendo interferência. Se a separação entre o fio e o equipamento é dada por r, a permissividade elétrica do meio onde o fio e o equipamento estão é ϵ₀, então, é correto afirmar que a intensidade do campo elétrico sentido pelo equipamento é

Acerca de carga elétrica e matéria, assinale a opção correta.

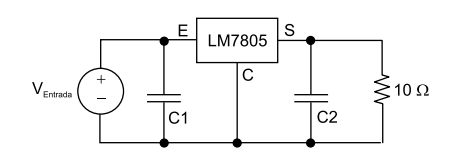

O circuito apresentado na figura a seguir representa uma fonte de alimentação com regulador linear da família 78XX.

Considerando o consumo do regulador desprezível e a carga correspondente a um resistor de 10 Ω, o maior valor permitido de V_Entrada para que a potência dissipada pelo regulador seja igual a 4 W é de

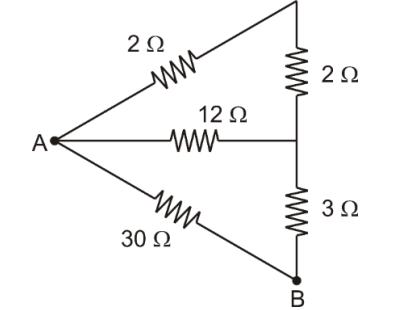

A figura representa um circuito elétrico com resistores, cujos valores das resistências estão indicados.

A resistência equivalente entre os terminais A e B é

Dispõe-se de três esferas metálicas A, B e C idênticas em material e geometria, isoladas. As esferas A e B inicialmente estão neutras e a esfera C está carregada com carga Q.

Coloca-se C em contato com A até atingirem o equilíbrio eletrostático. Após separá-las, coloca-se A em contato com B.

A carga final de A é

Uma lanterna funciona com três pilhas de resistência interna igual a 0,5 Ω cada, ligadas em série. Quando posicionadas corretamente, devem acender a lâmpada incandescente de especificações 4,5 W e 4,5 V. Cada pilha na posição correta gera uma f.e.m. (força eletromotriz) de 1,5 V. Uma pessoa, ao trocar as pilhas da lanterna, comete o equívoco de inverter a posição de uma das pilhas. Considere que as pilhas mantêm contato independentemente da posição.

Com esse equívoco, qual é a intensidade de corrente que passa pela lâmpada ao se ligar a lanterna?

O potencial elétrico entre as placas é constante.

Um professor de física levou para uma feira de ciências uma caixa de madeira com 3 bocais para ligar 3 lâmpadas incandescentes (L₁, L₂ e L₃), na parte superior, de tal forma que seus alunos pudessem ver as lâmpadas, mas não conseguissem ver de que forma eram ligadas.

O professor informou aos alunos que comprou lâmpadas idênticas e que, dentro da caixa, havia apenas uma bateria que alimentaria as 3 lâmpadas através de fios de cobre. Sendo assim, o professor ligou o circuito com as três lâmpadas e pediu aos alunos que verificassem o brilho de cada lâmpada. Em seguida, o professor desconectou a lâmpada L₁ e constatou-se um aumento de brilho na lâmpada L₂ e redução do brilho na lâmpada L₃, de modo que essas duas lâmpadas passaram a ter brilhos de mesma intensidade. Com base nessa situação, os alunos puderam concluir que:

Num experimento de eletroforese, utiliza-se uma cuba de 10 cm de largura, onde uma diferença de potencial constante de 50 V é aplicada. A força estabelecida sobre uma molécula monoionizada é:

O coulomb, que é a unidade de carga elétrica, é considerado um valor de carga extremamente grande, representando uma grande quantidade de elétrons, sendo o elétron a menor carga elétrica conhecida.

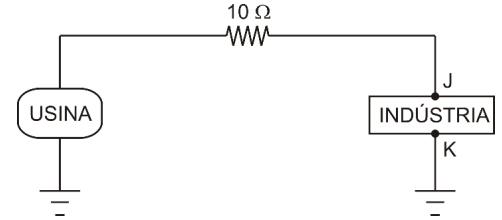

Uma indústria é alimentada por uma usina elétrica por meio de uma linha de transmissão de resistência total de 10Ω, como ilustra a figura a seguir.

A linha de transmissão é percorrida por uma corrente elétrica de 1,0.10³ A de intensidade e voltagem nos terminais da indústria V_J – V_K = 1,1.10⁸ V.

Se P é a potência gerada pela usina, a potência dissipada na linha de transmissão é igual a

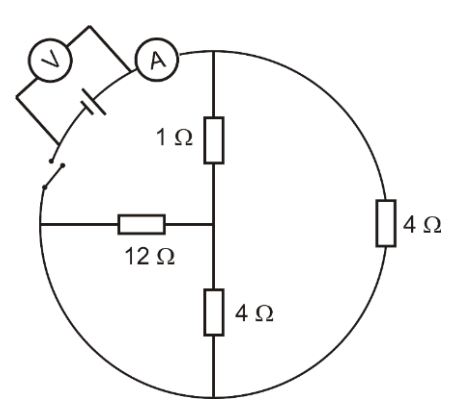

No circuito esquematizado através da figura, o voltímetro ideal indica 12V.

Quando a chave é fechada, o voltímetro continua indicando 12V; nesse caso, o amperímetro, também ideal, indica

Um circuito elétrico é composto por uma bateria, de força eletromotriz ε = 12 V e resistência interna R_i = 1,0 Ω, e por três resistores ôhmicos de resistências R₁ = 59 Ω, R₂ = 30 Ω e R₃ = 60 Ω, como ilustrado na figura.

Desprezando a resistência elétrica dos fios que interligam os elementos desse circuito, a intensidade da corrente elétrica que se estabelece no resistor R₃ é igual a

A tabela abaixo apresenta a potência média em Watts (W) de aparelhos residenciais.

O consumo de energia em kWh de uma torneira elétrica, se usada durante 2 horas, será de:

Nas especificações de uma determinada bomba comercial atuando com 1 CV de potência tem uma vazão de 0,8 m3 /h para um desnível de 50 m. Considere 1 CV = 735 W, e que a densidade da água é 1000 kg/m³ , e g = 10 m/s² .

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A energia idealmente necessária para elevar água em um desnível de 50m em 1h a essa vazão da bomba é 400 kJ,

( ) A potência útil, associada ao trabalho para elevar a água apenas, é de 111 W.

( ) O rendimento da bomba é de cerca de 50%.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Um feixe de íons positivos move-se inicialmente na direção + x com velocidade não relativística. O feixe entra em um seletor de velocidade onde o campo elétrico é E e está orientado ao longo da direção + y, enquanto o campo magnético B está orientado na direção + z. Qual das alternativas a seguir expressa o módulo da velocidade crítica v na qual o íon não será defletido uma vez que ele se move através do seletor de velocidade?
