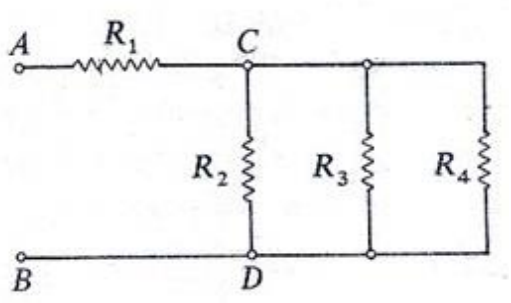

Na figura abaixo, é dado o esquema de um circuito elétrico com os seguintes dados: R1 = 110 Ω, R2 = 350 Ω, R3 = 400 Ω, R4 = 50 Ω e diferença de potencial entre os pontos A e B igual 80 V. Com base nestas informações, assinale a alternativa correta que contém o valor da resistência equivalente do sistema.

227,5 Ω
29 Ω
149,4 Ω
400 Ω

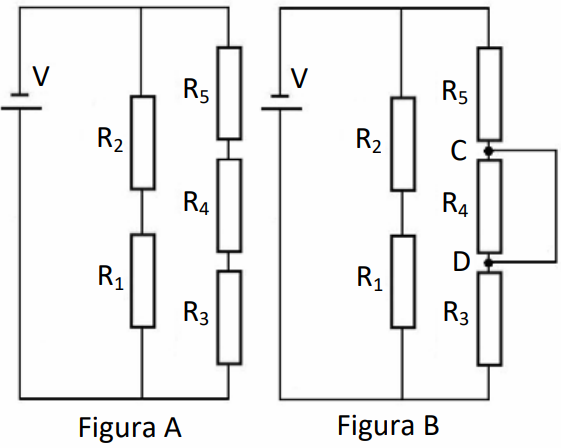

No circuito elétrico a seguir, todos os resistores são ôhmicos e a fonte e os condutores são ideais. Todos os resistores possuem resistência igual a R e a fonte uma tensão V, conforme a Figura A. Num determinado instante foi realizada uma ligação entre os pontos C e D do circuito, conforme a Figura B. Após a ligação entre os pontos C e D é correto afirmar que

o valor da resistência total irá diminuir e a corrente elétrica total irá aumentar.
o valor da resistência total irá aumentar e a potência total dissipada irá diminuir.
a corrente elétrica irá percorrer apenas os resistores R1 e R2.
a corrente elétrica irá percorrer apenas o fio onde ocorreu a ligação entre os pontos C e D, sendo assim, não existirá corrente elétrica percorrendo os resistores R1 e R2.
A dona de uma loja de artigos esportivos, com a finalidade de promover mais segurança para sua vitrine durante a noite e mais luminosidade em sua fachada durante o dia, instalou uma lâmpada do tipo incandescente em frente sua loja. Após uma breve pesquisa, a proprietária percebeu que sua escolha não apresentava um bom custo-benefício, com isso, a melhor decisão seria a troca da lâmpada incandescente por uma do tipo fluorescente, que prometia economia e eficiência na iluminação. Admitindo que a potência da lâmpada incandescente seja de 50 W e da lâmpada fluorescente seja de 30 W e que ambas estão ligadas na mesma tensão durante 24h por dia, assinale a alternativa que indica a economia durante um dia de uso, em kWh, advinda da substituição da lâmpada incandescente.
0,65
0,50
0,48
0,35
Devido à influência de um campo eletrostático, uma carga elétrica possui a capacidade de realizar trabalho ao mover outra carga por meio de forças de atração ou repulsão. A habilidade de uma carga em executar trabalho é denominada:
Jaule.
Corrente.
Potencial.
Quilowatt.
Voltagem.
Analise a Tabela 1 abaixo, que apresenta informações sobre potência e tempo de uso diário de aparelhos domésticos em uma residência:
Aparelho | Potência (W) | Tempo de uso por dia (min) |
Chuveiro elétrico (verão) | 75 | 180 |
Condicionador de ar 9000 BTU (22ºC) | 1400 | 60 |
Computador | 300 | 120 |
Ferro elétrico | 1000 | 90 |
TV LED 40” | 90 | 300 |
Tabela 1
Pensando no uso consciente da energia nessa residência, o aparelho que deveria ter seu uso reduzido ou ser substituído por um modelo mais econômico é o(a):
Chuveiro elétrico.
Condicionador de ar.
Computador.
Ferro elétrico.
TV LED.
Uma usina hidroelétrica de pequeno porte em um rio importante de uma região agrícola gerou 315,36 TJ (87,6 GW.h) de energia no ano de 2022. Considerando que a usina operou durante 365 dias em regime de 24 horas diárias, quantos caminhões de 370.370,37 W (503,56 cv a 1600 rpm) de potência equivalem à potência dessa usina no ano de 2022?
10.
27.
100.
270.
1.000.
No circuito elétrico mostrado na figura, determine as intensidades de corrente elétrica que atravessam a fonte de tensão constante (20 V) e a resistência de maior valor (4Ω), respectivamente.

5 A, 15A
15 A, 5A
5 A, 5 A
15 A, 15A
10 A, 10A
Em um experimento de laboratório, duas barras metálicas, A e B, são carregadas com cargas opostas e imersas em óleo. Farelo de milho é jogado sobre o óleo e, após um certo tempo, o farelo assume o formato das linhas de campo elétrico entre as barras. A figura representa a vista superior desse experimento

ALMEIDA, M. A. T. Introdução às ciências físicas 2 — volume 4: módulo 4. Rio de Janeiro: Fundação CECIERJ, 2007 (adaptado).
Ao repetir o experimento colocando um cilindro metálico oco entre as placas, o esquema que representa o formato das linhas de campo assumido pelo farelo é:





Examine a figura abaixo.

A figura acima ilustra o princípio de funcionamento de um espectrômetro de massa, um instrumento utilizado para medir a massa dos íons ou para separar íons de massas diferentes. No esquema da figura, os íons são acelerados pela diferença de potencial V entre os pontos S e A e, em seguida, entram em uma região com um campo magnético uniforme B, perpendicular ao plano da folha, que cobre um setor de 60º, com centro em O, e, na sequência, são defletidos em direção a um detector em C. Sabendo que D é a distância entre os pontos À e C, que tem O como ponto médio, calcule a razão entre a carga q e a massa m (q/m) dos íons e assinale a opção correta.
B2D28V
B2D212V
B2D216V
B2D224V
B2D232V
Examine as figuras abaixo.

Nas figuras acima, um sistema formado por duas esferas de mesma massa, mesmo raio e mesma carga estão penduradas em fios não condutores, de mesmo comprimento L, na situação de equilíbrio. Na figura 1, o sistema encontra-se imerso, com os fios tracionados, em um meio dielétrico líquido de constante dielétrica K e densidade ρ0. Na figura 2, o sistema encontra-se imerso no meio ar. É conhecida a relação entre a intensidade da força elétrica no meio líquido (FL) e a intensidade da força elétrica no meio ar (FAR). FL = FAR / k Para que os ângulos θ1 e θ2 entre os fios sejam iguais nos dois meios, a densidade do material de que são feitas as esferas deve ser dada por:
(1−k1)ρo
(k−1k)ρo
kρo
(k−11)ρo
(k−1)ρo
Um circuito three-way é um circuito que permite que uma mesma lâmpada seja ligada ou desligada por dois interruptores, A e B, colocados, por exemplo, em paredes diferentes de uma mesma sala.
A alternativa que representa CORRETAMENTE esse tipo de circuito é:




A figura abaixo representa um circuito constituído pelo diodo D ligado em série ao resistor R e ao gerador de corrente alternada C.A.

Considerando a situação apresentada, a alternativa que representa CORRETAMENTE a corrente i no resistor, em função do tempo t, é:




Para conectar as resistências elétricas de aquecimento em uma prensa de madeira, foram utilizados três tipos de fios resistivos de diferentes bitolas e composições. A primeira resistência foi construída usando 200m de um fio de Níquel-Cromo (liga Ni-Cr) e diâmetro de 0,1mm. A segunda resistência foi feita a partir de 100m de um fio de Constantan (liga Cu-Ni-Mn-Fe) e diâmetro de 0,05mm - Por fim, a terceira resistência foi enrolada utilizando 50m de fio de Kanthal® (liga Fe-Cr-Al) de diâmetro igual a 0,05mm.
A segunda e a terceira resistências são ligadas em paralelo entre si e este conjunto é conectado em série com a primeira resistência para ser alimentado em corrente contínua.
Se circuito elétrico de aquecimento for ligado a uma fonte de tensão de 130 V, qual será a corrente elétrica total necessária para alimentá-lo?
Dados de resistividade dos materiais (20 °C):
Níquel-Cromo -> 1,10 x 10-6 Ω.m
Constantan -> 5,0 x 10-7 Ω.m
Kanthal -> 1,50 x 10-6 Ω.m
0,5 mA.
350 mA.
3 mA.
18 mA.
75 mA.
Em um experimento de física, um aluno coloca uma esfera metálica carregada positivamente próxima a uma esfera metálica neutra, sem que haja contato entre elas. Observa-se que a esfera neutra, inicialmente sem carga, passa a apresentar uma separação de cargas, com a superfície mais próxima da esfera carregada, tornando-se negativamente carregada e a superfície mais afastada, tornando-se positivamente carregada. Após remover a esfera carregada, a esfera neutra volta ao seu estado inicial de carga.
Esse fenômeno ilustra um dos processos de eletrização, que é frequentemente utilizado em dispositivos como os eletroscópios, para detectar a presença de carga elétrica.
Assinale a alternativa que corretamente identifica o processo de eletrização descrito e explica como ele ocorre:
Eletrização por Contato — envolve a transferência direta de elétrons entre dois corpos que se tocam.
lonização por Radiação — ocorre quando a radiação ionizante remove elétrons de átomos ou moléculas, criando íons.
Polarização por Fricção — refere-se à redistribuição de cargas devido à fricção entre duas superfícies diferentes.
Eletrização por Atrito — ocorre devido à transferência de elétrons entre dois materiais que são esfregados um contra o outro.
Eletrização por Indução — envolve a separação de cargas em um corpo neutro devido à influência de um campo elétrico externo, sem contato físico.
Sobre os conceitos de energia, considere o circuito elétrico a seguir:

A resistência equivalente será:
5 Ω
15 Ω
44 Ω
22 Ω
17 Ω
O desenho a seguir representa um retângulo formado por duas hastes paralelas, condutoras, sendo uma ideal e a outra com resistência R constante e, ainda, dois fios condutores, paralelos e ideais. Os fios, de comprimento L, deslocam-se com as extremidades sobre as hastes com velocidades constantes, paralelas às hastes e respectivamente iguais a V1 e V2 . Na região do retângulo há um campo magnético uniforme B, perpendicular ao plano da folha desta prova e saindo dela.

Podemos afirmar que, no instante em que o desenho é representado, a intensidade da corrente elétrica circulando no retângulo é de:
RBL (∣∣∣∣v1−v2∣∣∣∣)
RBL (∣∣∣∣2v1−v2∣∣∣∣)
RBL (∣∣∣∣v1+v2∣∣∣∣)
2RBL (∣∣∣∣v1−v2∣∣∣∣)
2RBL (∣∣∣∣2v1−v2∣∣∣∣)
Considere uma esfera de raio 𝑅 feita de um material dielétrico linear e homogêneo com permissividade elétrica 𝜀. Uma carga total +𝑄 está uniformemente distribuída no volume da esfera. De acordo com a lei de Gauss, o campo elétrico 𝐸 dentro (𝑟 < 𝑅) e fora (𝑟 ≥ 𝑅) da esfera é
4πϵR3Q r^ se 𝑟 < 𝑅 𝑒 4πϵ0R2Q r^ se 𝑟 ≥ 𝑅.
4πϵR2Qr2 r^ se 𝑟 < 𝑅 𝑒 4πϵ0R2Q r^ se 𝑟 ≥ 𝑅.
4πϵR3Qr r^ e 𝑟 < 𝑅 𝑒 4πϵ0R2Q r^ se 𝑟 ≥ 𝑅.
4πϵR2Qr r^ se 𝑟 < 𝑅 𝑒 4πϵ0R2Q r^ se 𝑟 ≥ 𝑅.
As interações eletrostáticas de atração e repulsão entre corpos eletrizados, estudada pelo físico Charles Coulomb, são expressas por meio da lei que relaciona a força elétrica entre duas cargas. No caso de duas esferas A e B de cargas, respectivamente, 2 µC e 4 µC, no vácuo, separadas a uma distância de 2 metros, qual o valor da intensidade da força elétrica em N, entre as esferas?
Admita a constante eletrostática k=9.109 Nm2/
0,017
0,018
0,019
0,020
No circuito a seguir, dois capacitores ideais com capacitância C1 igual a 6 μF e C2 igual a 12 μF são conectados em uma fonte ideal de tensão V, de acordo com a figura a seguir. A carga armazenada no capacitor C1 é de 18 μC. Assinale a alternativa que corresponde a ordem correta dos valores da tensão em volts nos capacitores C1 e C2 e da capacitância equivalente em μF deste circuito.

1,5; 3 e 0,25
3; 1,5 e 4
6; 3,5 e 4
3; 1,5 e 18
No circuito elétrico a seguir, todos os resistores são ôhmicos e idênticos e a fonte, a chave e os condutores são ideais. Quando a chave ch está fechada, tem-se a corrente elétrica i1 passando pelo resistor R1, a corrente elétrica i2 passando pelo resistor R2 e, assim, sucessivamente, como mostrado na figura. Quando a chave ch for aberta, é correto afirmar que:

as intensidades das correntes elétricas que passam por R1, R2 e R4 aumentam.
as intensidades das correntes elétricas que passam em R1, R2 e R4 permanecem as mesmas.
a intensidade da corrente elétrica que passa em R1 diminui e as intensidades das correntes elétricas que percorrem R2 e R4 aumentam.
a intensidade da corrente elétrica que passa em R1 aumenta e as intensidades das correntes elétricas que percorrem R2 e R4 permanecem as mesmas.
