Questões de Concurso sobre Escalas

O projeto de implantação de uma avenida locou seu eixo no azimute de 53°07’00”, definido entre a estaca inicial, de coordenadas Ei = 150 m e Ni = 250 m, e a estaca final, com abscissa Ef = 2550 m. O comprimento da avenida projetada, em metros e em escala 1:10000, é:

Sobre a aquisição de dados de aerolevantamento é correto afirmar que, em uma fotografia aérea vertical, a escala é considerada

Em uma carta topográfica na escala de 1:25.000 qual é a equidistância entre as curvas de nível?

Em uma planta planialtimétrica na escala 1:2.000 mediu-se a distância de 10,0 cm entre uma curva de nível de cota 230 m e uma curva de nível de cota 235 m.

A que distância, em metros, em relação à cota 230 m dista a curva de nível de cota 232 m?

A área de influência de um dado depende da variabilidade espacial que esse dado representa, bem como da escala de trabalho. Para uma dada situação, entende-se que seriam necessários três pontos de investigação a cada km² se realizada na escala 1:50.000. Nessas mesmas condições, isto é, mantendo a proporcionalidade dependente apenas da escala, assinale a opção que indica quantos pontos de investigação serão necessários a cada km² se a escala for de 1:10.000.

Dentre os métodos de mudanças de escala apresentados, quais são os dois mais indicados quando se pretende ter a maior precisão possível?

Quadriculado, Triângulos semelhantes, Pantógrafo, Fotocartográfico, Digital

O tamanho real de um objeto representado por uma área de 4 cm2 na folha cartográfica 1:100.000 é de 4 km2.

A escala de uma carta representa a relação entre o que é medido na carta com o que é medido no terreno. Com base no conceito de escala, marque as afirmativas abaixo com V a(s) verdadeira(s) e com F a(s) falsa(s) e, ao final, assinale a opção correta.

Na escala gráfica de uma carta, o segmento à esquerda da origem, que é dividido em submúltiplos da unidade escolhida, graduado da direita para a esquerda, é denominado:

Generalização Cartográfica é um processo que permite descrever a realidade através de níveis de abstração diferentes, levando-se em conta uma hierarquia de importância para a representação da informação em uma escala escolhida, através de simplificações de forma e de estrutura. Um mapa de escala 1:10.000 passou por um processo de generalização cartográfica, e uma rua, que antes era representada por uma feição linear de 10 cm, passou a ser representada por uma feição linear de 2 cm.

Com base nessas informações, a nova escala do mapa passou a ser

Um determinado ponto plotado em uma carta na escala 1:50.000 está a uma distância de 900 m da coordenada 476.000mE e a 550 m da coordenada 6.682.000mN.

Essas distâncias reais correspondem, respectivamente, às seguintes medidas no mapa:

Escala é a relação entre as dimensões dos elementos representados em um mapa e aquelas medidas diretamente sobre a superfície da Terra, a escala é uma informação que deve estar presente em qualquer mapa. Sendo assim:

I. A escala também é apresentada na forma gráfica.

II. A escala numérica indica no denominador o valor que deve ser usado para multiplicar uma medida feita sobre o mapa e transformá-la num valor correspondente na mesma unidade de medida sobre a superfície terrestre.

III. A escala não deve ser representada de forma gráfica, pois causa lixo visual.

Estão corretas:

Qual o erro tolerável, para efeito de Cartografia, nas medições em campo cujo desenho deve ser feito na escala 1:10.000?

Sabemos que a escala é um dos atributos principais de um mapa, pois estabelece a correspondência entre as distâncias representadas no mapa e as distâncias reais na superfície cartografada. Sobre as escalas, coloque V para VERDADEIRO e F para FALSO:

( )Na escala gráfica, a correspondência é indicada por meio de uma linha graduada: em um mapa na escala 1:25.000, por exemplo, cada centímetro no papel corresponde a 25 mil centímetro( ou 250 metros) da superfície representada.

( )Um mapa em grande escala como os sítios urbanos, mostra uma área maior, pois contém um número menor de informação sobre ela.

( )Um mapa em pequena escala como o planisfério, ou os mapas dos continentes ou países, abrange uma área muito grande, mas não mostra detalhes.

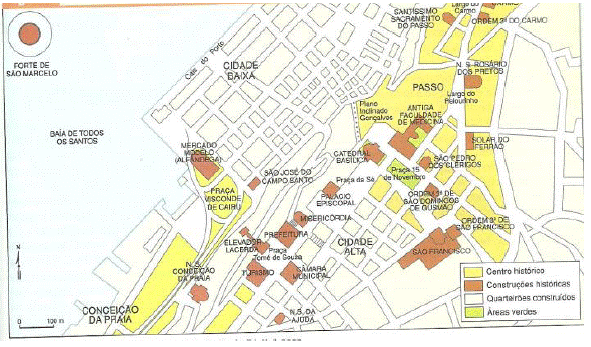

( )O mapa abaixo representa em detalhe o centro histórico de Salvador. É um mapa de grande escala, no qual cada centímetro corresponde a 10 mil centímetros (ou 100 metros) da superfície representada.

Centro histórico de salvador

Marque a alternativa CORRETA:

Faça uma associação entre TEMA e ASSUNTO

TEMA

1 - Coordenadas Geográficas.

2 - Datum.

3 - Escala.

4 - Fuso Horário.

5 - Geóide.

ASSUNTO

( ) Sistema de referência para as coordenadas geodésicas e aceleração da gravidade.

( ) Figura definida como a superfície eqüipotencial do campo de gravidade da Terra que melhor se aproxima do nível médio dos mares

( ) Convenção estabelecida que se refere a uma área abrangida por dois meridianos, dentro da qual o hora é a mesma para todos os lugares nela inseridos.

( ) São valores numéricos através dos quais podemos definir a posição de um ponto na superfície da Terra, tendo como ponto de origem para as latitudes o Equador e o meridiano de Greenwich para a origem das longitudes.

( ) Relação entre as dimensões dos elementos representados em um mapa, carta, fotografia ou imagem e as correspondentes dimensões no terreno.

A ordem de assunto por tema é a seguinte:

A necessidade de reduzir as proporções dos acidentes a representar, a fim de tornar possível a representação dos mesmos em um espaço limitado é chamado de:

Pretende-se realizar um mapeamento temático digital de uma área com precisão gráfica de 0,2 mm, cujo detalhamento distinguirá feições com mais de 2 m de extensão.

Nesse caso, a escala cartográfica que deverá ser utilizada é

Para representar um campo de futebol de dimensões 80 x 100 metros, numa folha de papel de 21 x 30 cm, deve-se escolher a escala:
