Assinale a alternativa correta sobre as curvas de níveis:

Na execução de projetos de engenharia civil, a determinação precisa das cotas do greide e das alturas de cortes e aterros é essencial para o planejamento e a execução eficiente de obras viárias, de drenagem e outras infraestruturas. Analise as seguintes afirmativas e indique se são verdadeiras (V) ou falsas (F):

(___) A cota do greide corresponde ao perfil longitudinal do terreno natural, antes de qualquer intervenção de corte ou aterro.

(___) O cálculo das alturas de corte e aterro é feito com base na diferença entre a cota do terreno natural e a cota projetada do greide.

(___) Para determinar a cota do greide em uma estrada, é necessário considerar apenas os aspectos topográficos do terreno, desconsiderando os aspectos hidrológicos.

(___) A determinação das cotas do greide e das alturas de corte e aterro contribui para a estimativa de volumes de terraplenagem, essencial no controle de custos do projeto.

A sequência correta é:

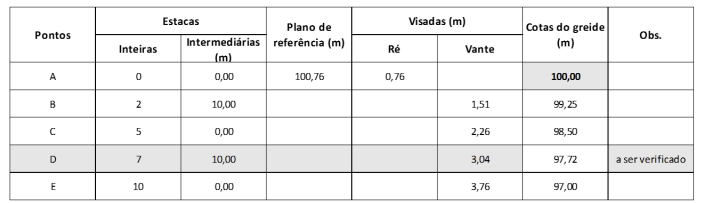

Neste mesmo trecho ferroviário estaqueado da figura, executou-se um nivelamento geométrico simples sobre os trilhos, entre as estacas 0 até a 10, permitindo o cálculo das cotas deste greide a partir das visadas de ré e vante numa mira vertical, conforme caderneta de campo a seguir.

Sabe-se que a inclinação original desse greide é igual a - 0,015 m/m e, com base nas referências de visadas aos alinhamentos A => B; A => C e A => E, confirmou-se esse valor de projeto nesses trechos. Porém, no ponto D, de estaca 7 + 10,00 m, fez-se uma visada de vante igual a 3,04 m, detectando-se nessa posição um recalque.

O valor do afundamento nesse local, em cm, foi de

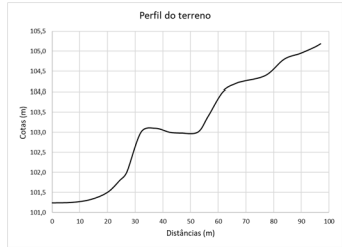

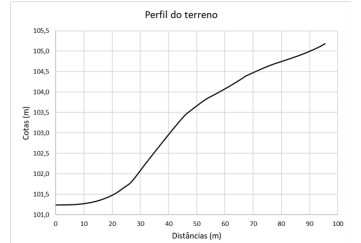

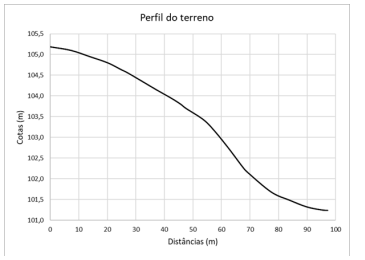

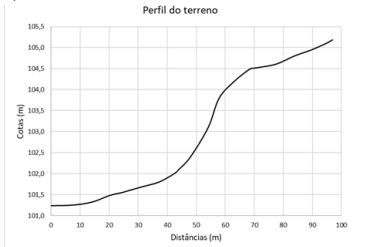

A representação correta do perfil do terreno do segmento tracejado A-B-C-D-E é o da figura

Marque a alternativa correta:

Nivelamento é um método de determinação de diferenças de cotas entre um conjunto de pontos. Dentro desse contexto, julgue as seguintes afirmativas e, em seguida, marque a alternativa correta:

I. A vertical do lugar é a linha paralela à direção da gravidade em determinado ponto e coincide com a direção assumida por um fio de prumo quando se permite que o peso balance livremente.

II. Uma superfície de nível é a superfície de cota constante que é perpendicular ao fio de prumo em todos os pontos. É bem representada pela superfície de um grande corpo de água parado e não afetado pelas ondas e marés.

III. A linha de nível é a linha reta em uma superfície de nível em que todos os pontos têm a mesma cota.

Para realizar uma medição de uma cerca, um topógrafo comprou uma trena de 50m e obteve como resultado um comprimento de 350,13m. No dia seguinte, a trena utilizada foi analisada pela equipe de calibração é descobriu-se que, na verdade, seu comprimento real era de 49,99m. Dessa forma, qual é a distância corrigida da cerca?

Considerando os erros de nivelamento e as sugestões de métodos para reduzi-os, assinale a opção que apresenta uma prática NÃO recomendada em topografia.

Com relação aos azimutes e rumos na topografia, assinale a opção correta.

O levantamento topográfico exige conhecimento das convenções cartográficas e gráficas em geral para uma adequada comunicação de relatórios, mapas e projetos. Considere a convenção gráfica de elementos de campo e infraestrutura constante da Norma Técnica Brasileira ABNT NBR 13133. Execução de levantamento topográfico — Procedimento. 65 f. Rio de Janeiro: ABNT, 2021. Consultando as convenções gráficas a seguir é correto dizer que representam, respectivamente

Sistema de projeção topográfica (ou sistema topográfico local) é o sistema de projeção utilizado nos levantamentos topográficos pelo método direto clássico para a representação das posições relativas dos acidentes levantados, por intermédio de medições angulares e lineares, horizontais e verticais. Assinale a alternativa que apresenta CORRETAMENTE algumas características desse sistema.

O topógrafo está com um trabalho para levantar a área de um terreno urbano, no desenvolvimento da atividade obteve uma poligonal (de 12 pontos) por meio de um levantamento planimétrico através de estação total. Sabe-se que o azimute encontrado no penúltimo alinhamento (caminhamento da poligonal no sentido horário) foi de 272°32’42”. O rumo correto para este ponto é de:

Agrimensura é uma ciência antiga, que perdeu sua relevância com o advento das tecnologias modernas de mapeamento e de geolocalização (GPS).

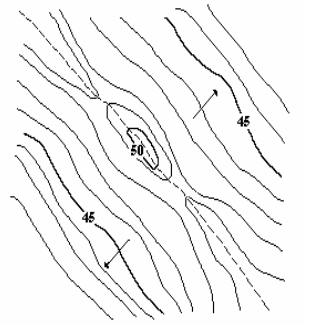

Na figura abaixo, têm-se uma linha formada pelo encontro de duas vertentes opostas (cumes) e segundo a qual as águas se dividem para uma e outra vertente. As curvas de nível representam o acidente geográfico:

Modelo plano é uma simplificação utilizada pela topografia; na execução de levantamento topográfico, admite-se um plano com aproximadamente 60 km.

A declividade do terreno hipotético representado na figura acima é igual

A figura a seguir ilustra, sem controle de escala, um levantamento topográfico em um terreno hipotético envolvendo um teodolito localizado no ponto P e uma mira localizada no ponto Q. Na figura, H = 1,5 m é a altura do teodolito; h = 2,5 m é a leitura na mira; DH = 6 m é a distância horizontal entre o teodolito e a mira; e tan ($a$) = 0,2.

De acordo com as informações apresentadas, o desnível, DN, é igual a

A topografia pode determinar o contorno, a dimensão e a posição relativa de uma porção limitada da superfície terrestre, do fundo dos mares ou do interior de minas, desconsiderando-se a curvatura resultante da esfericidade da Terra. É um instrumento fundamental para a aplicação e o acompanhamento, entre outros, de:

I. Projetos e execução de estradas.

II. Reflorestamentos.

III. Irrigação e drenagem.

IV. Trabalhos de terraplanagem.

Está CORRETO o que se afirma:

Analise as informações a seguir:

I. As curvas de nível, conhecidas também como isoípsas, são linhas que unem pontos de igual altitude na superfície representada. Os intervalos existentes entre essas linhas são equivalentes, isto é, apresentam formas distorcidas, não mantêm as distancias lineares, mas as áreas mantêm o valor real.

II. Na análise das curvas de nível, é importante ter a noção de que quanto maior a declividade do terreno representado, mais próximas são as curvas de nível. Já na representação de terrenos poucos íngremes, elas são mais afastadas.

Marque a alternativa CORRETA:

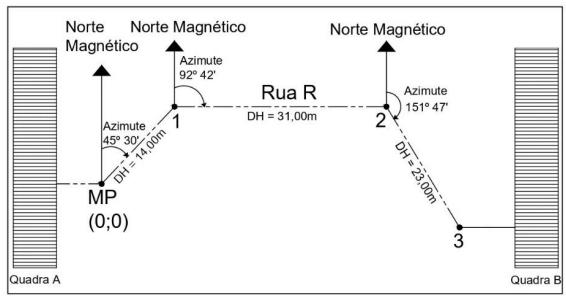

A planta a seguir refere-se a determinado loteamento urbano, onde a rua denominada “R” liga as quadras A e B. De acordo com os dados fornecidos e seus conhecimentos topográficos, determine o valor para as coordenadas (X; Y) do ponto 3 da rua “R” e marque a alternativa CORRETA.

Fórmulas: x = x ponto anterior + DH x sen Az.

y = y ponto anterior + DH x cos Az.

Onde: DH = Distância horizontal;

Az. = Azimute

Dados: seno 45° 30’ = 0,71

cosseno 45° 30’ = 0,70

seno 92° 42’ = 0,99

cosseno 92° 42’ = - 0,04

seno 151° 47’ = 0,47

cosseno 151° 47’ = - 0,88

Coordenadas do ponto MP: X = 0; Y = 0
