Questões de Concurso sobre Topografia

Uma estação total é o resultado da união de um teodolito com um distanciômetro. Neste sentido, a primeira coisa que se deve fazer ao operar uma estação total de topografia é:

Considere que a dimensão real da testada de um lote é igual a 36,00 metros e que você representará esse lote em uma planta topográfica. Com base nessas informações, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Se o lote tiver o formato de um quadrado com ângulos internos de 90°, sua área real será igual a 1.296,00 m².

( ) Se a testada do lote for representada em uma escala 1:250, sua dimensão em planta será igual a 14,4 cm.

( ) Se a testada do lote for representada em planta com uma dimensão igual a 3,6 cm, a escala do projeto será igual a 1:1.000.

( ) Para representar o projeto com maior detalhamento, sempre se deve optar por uma escala maior de representação. Dessa forma, nesse projeto, uma escala 1:10.000 apresentará melhor qualidade de detalhamento do que uma escala 1:1.000.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

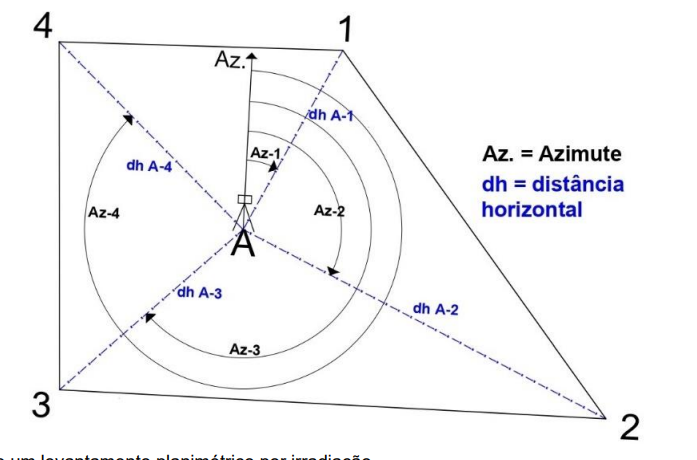

A figura a seguir refere-se a um levantamento topográfico, em que o aparelho foi instalado e nivelado no marco chamado “A”. Considerando o método empregado e os dados levantados em campo, assinale a alternativa CORRETA.

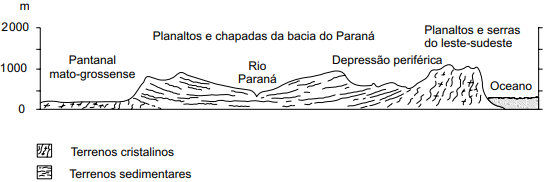

Observe, a seguir, o perfil topográfico leste-oeste das regiões Centro-Oeste e Sudeste.

(ROSS, 2001. Adaptado)

Considerando a localização geográfica do munícipio de Santo André, SP, é correto afirmar que se encontra localizado na unidade geomorfológica denominada:

Na Topografia utiliza-se cálculos com ângulos em graus, radianos e outros. A diferença entre dois ângulos internos (Â= 34°22’ e Ê= 20°48’) obtidos através de um levantamento planimétrico na forma decimal é de:

Para realizar a unificação dos bairros de um município para que fique somente a representação dos limites municipais, qual a ferramenta mais adequada para realizar essa tarefa? Considere que os bairros têm o nome do município como atributo comum entre eles.

Assinale “V” para verdadeiro e “F” para falso. Compõem um teodolito:

( ) Luneta de visada.

( ) Níveis.

( ) Hélice.

( ) Régua niveladora.

( ) Círculos graduados.

( ) Sistema de eixo.

A sequência correta de cima para baixo é:

O Estado de Goiás tem diversas variações de relevo com características físicas de contrastes marcantes. A Cidade de Goiás, primeira capital do Estado, destaca-se pela presença da

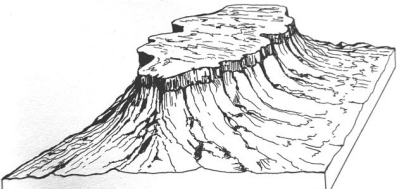

O ensino das formas de relevo em Geomorfologia demanda, além de conhecimentos específicos, o uso de estratégias que facilitem esse processo. Os croquis são ferramentas importantes para auxiliar na interpretação da paisagem a partir de seus elementos físicos. A imagem a seguir foi apresentada em sala de aula.

SUERTEGARAY, 2008, p. 121.

Trata-se de uma forma de relevo de topo plano, com predomínio de processos erosivos com escarpas acentuadas nas diferentes direções e, quando há camadas sedimentares, são dispostas horizontalmente.

Qual é a configuração do território brasileiro apresentada na ilustração?

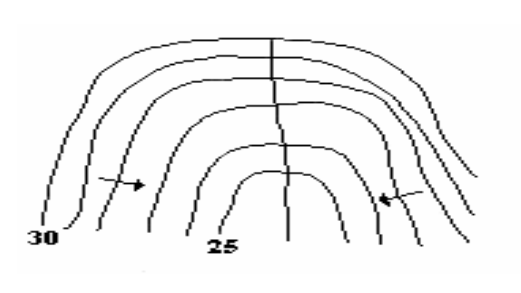

Na Topografia utiliza-se uma curva de nível é obtido após unir os pontos de mesma cota e representar acidentes geográficos. As curvas de nível da figura abaixo representam um (a):

A agrimensura é uma disciplina que se limita ao estudo e à prática do mapeamento de terrenos.

Um topógrafo tem o encargo de determinar a diferença de nível de água de uma travessia de drenagem urbana de uma caixa já existente em relação à outra a ser implantada. No projeto, foi determinado que haja uma declividade de 2% para a distância de 12,00 metros, sendo a nova caixa a jusante. Para tal finalidade, o topógrafo utilizou o nível mecânico. A leitura do nível da água na caixa existente foi de (L_{caixa-existente} = 2,411 m). Assim, a leitura do nível da água na caixa a ser implantada deve ser, em metros:

As formas fundamentais do terreno são denominadas linha de talvegue e linha de cumeada ou divisor de águas.

No levantamento planimétrico com existência de rede de referência cadastral, as áreas levantadas devem ser amarradas a vértices materializados das poligonais determinantes dos seus pontos topográficos.

Diariamente são registradas disputas sobre limites de propriedades, o que, constantemente, demanda serviços de topógrafos. Embora o topógrafo especialista em cadastro possa estar envolvido, provavelmente, em levantamentos originais ou em subdivisão de áreas de terra em pedaços menores (desmembramentos ou loteamentos), grande parte do seu trabalho é dedicado à aviventação – ele deve restabelecer limites antigos que foram previamente levantados. Considerando a atividade do topografo em relação ao levantamento cadastral de propriedades rurais, pode-se afirmar que:

A topografia é a ciência, baseada na geometria e na trigonometria plana, que utiliza medidas horizontais e verticais para obter a representação em projeção ortogonal sobre um plano de referência, dos pontos capazes de definir a forma, a dimensão e os acidentes naturais e artificiais de uma porção limitada do terreno. Na topografia, as coordenadas são projetadas em um plano horizontal, ou seja, no plano topográfico. Ele é definido como um sistema plano retangular XY, sendo que o eixo das ordenadas Y está orientado segundo a direção Norte-Sul (magnética ou verdadeira) e o eixo das abscissas X está orientado na direção na direção Leste-Oeste. A terceira coordenada está relacionada à cota ou altitude. A determinação das medidas lineares em campo é realizada através de algumas operações topográficas, subdividas nas classes: direta, indireta e eletrônica. Sobre esse tema, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A medição direta se caracteriza para realização das operações de maneira direta no campo, utilizando equipamentos como teodolito e trenas.

( ) A medição indireta é aquela onde é necessário realizar operações matemáticas com auxílio da trigonometria para obter as distâncias horizontal e inclinadas do levantamento.

( ) A medição eletrônica consiste na realização de operações direta; porém, com auxílio de equipamentos automatizados e não manuais.

( ) A medição direta, indireta ou eletrônica nada tem haver com o equipamento utilizado. Esses conceitos estão relacionados ao método escolhido pelo topográfico para realizar o procedimento.

A sequência está correta em

A inclinação do terreno, do Ponto 1 para o Ponto 20, em %, é igual a

Em levantamentos topográficos, a distância vertical entre a superfície do terreno e o geoide é definida como altitude

Gustavo, agrimensor, realizou um levantamento planialtimétrico de um terreno triangular para seu primo Gabriel. Foram levantados 3 pontos (vértices do terreno) com medidas em metros: A(100 ; 100 ; 100), B(200 ; 250 ; 100,20) e C(300 ; 150 ; 100,40), onde as duas primeiras medidas representam a posição no plano XY e a terceira representa a altitude do terreno. Considerando o método da triangulação, sabendo que o terreno deverá ficar integralmente na cota +100,00, então o volume de corte necessário será de:

Naiara, topógrafa, realizou o levantamento planimétrico de uma cerca de um terreno. A cerca é formada por 3 segmentos de reta AB e BC. As coordenadas X e Y, em metros, coletadas em sequência, foram as seguintes: A(0 , 0), B(0 , 50) e C(40 , 80). Assinale a alternativa que apresenta o comprimento total dessa cerca:
