Questões de Concurso sobre Topografia

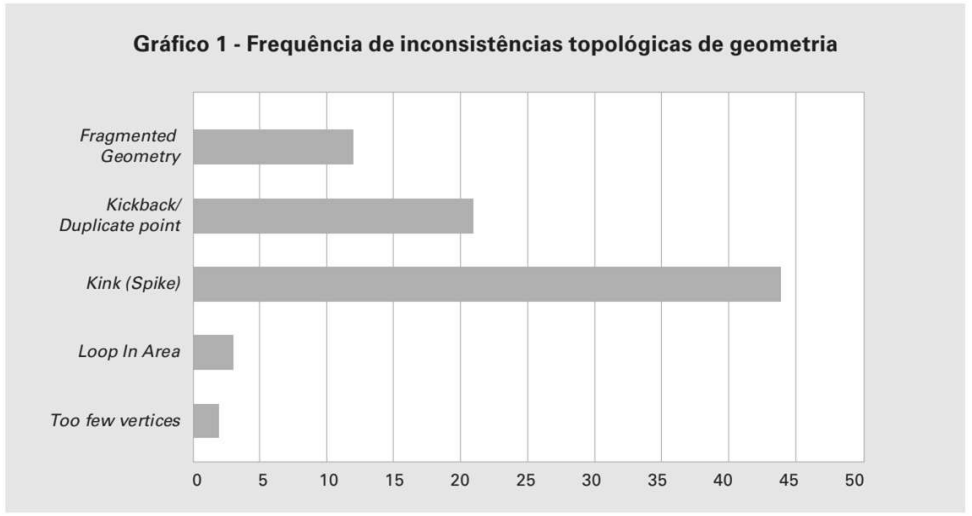

O gráfico abaixo mostra a frequência de inconsistências topológicas de geometria, detectadas na BC250 (Base Cartográfica Contínua do Brasil, na escala 1:250 000) pelo IBGE (2019), agrupadas pelo tipo de anomalia nos produtos cartográficos de estrutura vetorial.

Fonte: IBGE, Diretoria de Geociências, Coordenação de Cartografia (2019), adaptado.

A maior frequência e a menor frequência referem-se, respectivamente a

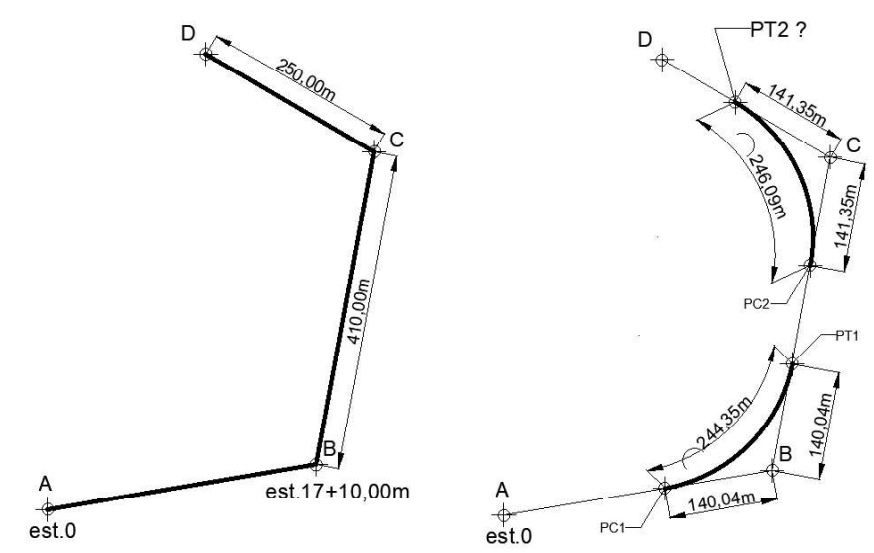

Seja uma diretriz A-B-C-D de uma rodovia, com apenas trechos retos; e o mesmo trecho agora com suas respectivas curvas circulares simples horizontais (curvas 1 e 2, com valores das tangentes e desenvolvimentos), conforme figura abaixo.

Fonte: Banca Examinadora, 2026.

Considerando uma estaca como uma distância igual a 20 metros, o nome da estaca do PT2 é

Um técnico está analisando um projeto de loteamento e precisa interpretar diferentes documentos cartográficos: um mapa municipal em escala 1:100.000, uma carta topográfica em escala 1:25.000 e uma planta de quadra em escala 1:500. Considerando os conceitos de escala, nível de detalhamento e finalidade desses documentos, assinale a alternativa correta.

Durante um levantamento planimétrico, um topógrafo posicionou-se no vértice P1 de uma poligonal e, visando o vértice P2, obteve um azimute verdadeiro igual a 53°. Do vértice P2 visou o vértice P3 e observou um ângulo horizontal (interno) igual a 118°. Por fim, do vértice P3 visou o vértice P4 e observou um rumo verdadeiro de 34°SE. Assinale a alternativa que corresponde, respectivamente, aos azimutes das direções P2-P3 e P3-P4.

Os relacionamentos topológicos são propriedades métricas (quantitativas) de objetos geográficos que se mantêm constantes quando o espaço geográfico dos objetos é distorcido.

No que se refere a levantamento topográfico e agricultura de precisão, julgue os itens subsequentes.

No levantamento topográfico para a determinação da reserva legal, é obrigatório o uso de estação total para a medição dos vértices do perímetro da área, pois equipamentos GNSS não possuem a precisão exigida pela legislação vigente.

Sobre a batimetria e seu uso em levantamentos geográficos, marque a alternativa correta:

O azimute de um alinhamento AB é o ângulo horizontal medido a partir do ______________ até o alinhamento AB no sentido ______________.

Assinale a alternativa CORRETA para completar as lacunas:

Em um levantamento topográfico, os pontos P1 (1500, 2000) e P2 (1400, 2100) possuem coordenadas conhecidas, no formato (x, y). Sabendo-se que o ponto P3 está localizado de tal forma que o alinhamento P1-P3 forma um ângulo de 255° em sentido horário a partir do alinhamento P1-P2, e que a distância entre P1 e P3 é de 20 metros, determine a coordenada x do ponto P3.

Em um nivelamento geométrico, a cota do ponto de referência (RN A) é 513,750 m, e a leitura na mira na ré é 1053 mm. Se o ponto B tem uma cota de 512,100 m, qual será a leitura na mira em uma vante em B?

Uma superfície cônica é utilizada como referência para as coordenadas UTM.

Na planta de um levantamento realizado em agosto de 1995, os azimutes apresentados para orientar cada lado do terreno correspondem aos azimutes magnéticos coletados no ano do levantamento. Para demarcar corretamente o imóvel na data presente (agosto de 2025), o topógrafo deverá calcular os azimutes magnéticos atuais, a fim de realizar corretamente a demarcação do imóvel. Para tanto, ele necessita determinar a declinação magnética (d) em agosto de 2025 do local em questão. A variação anual da declinação para este local é de 0°07’E/ano (sete minutos Leste por ano) e o valor da declinação indicado na planta do ano de 1995 é de 17°39’ ocidental (Dezessete graus e trinta e nove minutos ocidental). Nessa perspectiva, assinale a alternativa que indica corretamente o valor da declinação que o topógrafo deve considerar para demarcar o imóvel em questão em agosto de 2025.

O modelo hgeoHNOR2020 do IBGE possibilita a obtenção de qual tipo de altitude física?

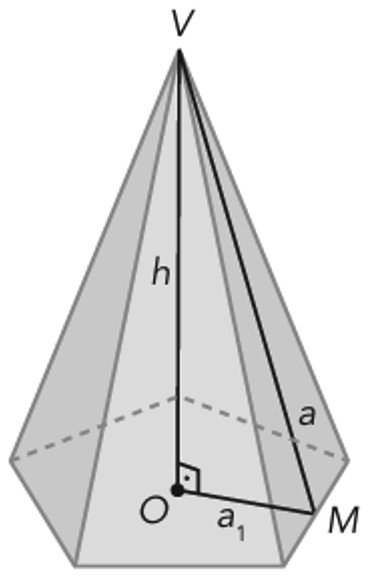

A pirâmide da Figura 6 tem 8m de altura e o apótema da base mede 6 metros.

Figura 6: Pirâmide de base pentagonal Fonte: Dante, L. D.,2020

Com os dados fornecidos no texto, o apótema da pirâmide da Figura 6 terá:

Um topógrafo está fazendo a locação dos vértices de uma construção. As coordenadas do projeto estão em UTM e os vértices A e B são dados por:

A: X = 715.500,00 m Y = 7.100.500,00 m

B: X = 715.530,00 m Y = 7.100.500,00 m

Após realizar a locação em campo, o profissional mediu a distância entre eles com a estação total e obteve o valor de 29,95 m.

Considere que a tolerância admissível para a locação é de ±2 cm em relação às coordenadas do projeto.

Com base nessas informações, assinale a alternativa correta.

A topografia usa constantemente medições de ângulos e distâncias. Os ângulos contados no plano vertical podem ser verticais ou zenitais. Em relação a esses ângulos, assinale a alternativa correta.

Um técnico necessita determinar a diferença de nível entre dois pontos utilizando um nível óptico durante um levantamento de campo. No ponto A (referência), a leitura no fio médio da mira resultou em 1,185 m, enquanto no ponto B a leitura foi de 2,250 m. Qual é a diferença de nível (desnível) entre os pontos?

Na execução de uma obra pública de abertura de vias, o técnico em agrimensura é chamado para prestar apoio topográfico. Qual das tarefas a seguir é típica desse tipo de apoio?

Em um levantamento topográfico, uma poligonal fechada com 8 vértices foi mensurada por meio da leitura de seus ângulos externos. Para que haja o fechamento angular correto, a soma teórica desses ângulos deve ser igual a

Alinhamento topográfico é um seguimento de reta materializado por dois pontos em seus extremos. Tem extensão, sentido e orientação. A figura a seguir mostra parte de um levantamento topográfico por caminhamento.

O rumo do alinhamento P1-P2 é de
