Questões de Concurso sobre Topografia

Acerca dos perfis topográficos, assinale a opção correta.

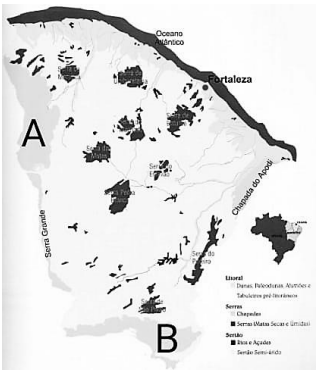

Observe o mapa com atenção.

Os pontos A e B referem-se às unidades geomorfológicas:

A topografia influencia a circulação atmosférica e o comportamento dos ventos: em regiões montanhosas, podem canalizar ventos e influenciar sua velocidade e direção, alterando padrões locais de temperatura e umidade; em áreas de planaltos e depressões, pode ocorrer a inversão térmica, com o ar frio ficando retido em baixas altitudes, o que dificulta a dispersão de poluentes e impacta a qualidade do ar.

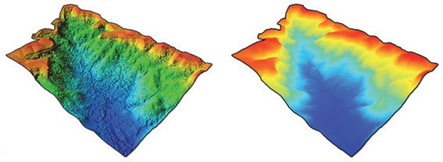

A Modelagem Digital do Terreno (MDT) e a Modelagem Digital de Superfície (MDS) são representações tridimensionais da superfície da terra, que são obtidas a partir de fotos de satélite, fotos aéreas e imagens de drones que são cruzadas e que geram percepção tanto da distância, como de profundidade. A distinção entre os dois modelos é essencial para aplicações como planejamento urbano, hidrologia e engenharia civil. Observe as imagens a seguir:

Fonte: adaptado de www.dronerecords.com.br/áreas-de-atuação/topografia/

Em relação às modelagens apresentadas e considerando os conceitos de MDS e MDT, assinale a alternativa que descreve a diferença entre MDT e MDS (a identificação do tipo da modelagem nas imagens, foi excluída propositalmente).

Em uma planta topográfica, analisando as curvas de curvas de nível, foi verificado que determinado trecho do terreno tinha um caimento de 30%. Nessas condições significa que, para cada 1 metro de desnível, a distância horizontal percorrida é de, aproximadamente:

O principal objetivo do levantamento topográfico planimétrico é determinar a localização horizontal dos pontos no terreno, sem considerar suas altitudes.

Sobre os valores de precisão posicional de vértices de imóveis urbanos contidos na norma técnica NBR17047/2022, é correto afirmar que:

O Morro da Gurita constitui um elemento simbólico da paisagem de São João Batista, articulando dimensões naturais, religiosas e comunitárias. A história do local revela como a população construiu vínculos afetivos e espirituais com esse patrimônio natural ao longo das gerações. Considerando as características e a história do Morro da Gurita, analise as afirmativas a seguir:

I.O ponto mais alto do município está localizado no bairro Fernandes e é frequentado tanto por praticantes de caminhadas quanto por religiosos em busca de momentos de oração e fortalecimento da fé.

II.A cruz instalada no cume do Morro da Gurita passou por substituições ao longo do tempo, tendo uma delas ocorrido após a estrutura anterior ser danificada por fenômeno climático.

III.A trilha que conduz ao cume do Morro da Gurita permite, em condições favoráveis de visibilidade, avistar as praias da região de Tijucas ao final do percurso.

É correto o que se afirma em:

O RTK (Real Time Kinematic - Cinemática em Tempo Real) é uma técnica de posicionamento por satélite de alta precisão que determina a localização de pontos na superfície terrestre em tempo real, podendo também ser acoplados em drones para fins de aerolevantamentos (drones RTK). Assinale a alternativa correta sobre essa tecnologia:

Em relação à topografia do Brasil, o estado do Rio de Janeiro, apesar de sua pequena extensão territorial, é uma espécie de espelho do território brasileiro. Dentre as características topográficas fluminenses, podemos destacar o(a):

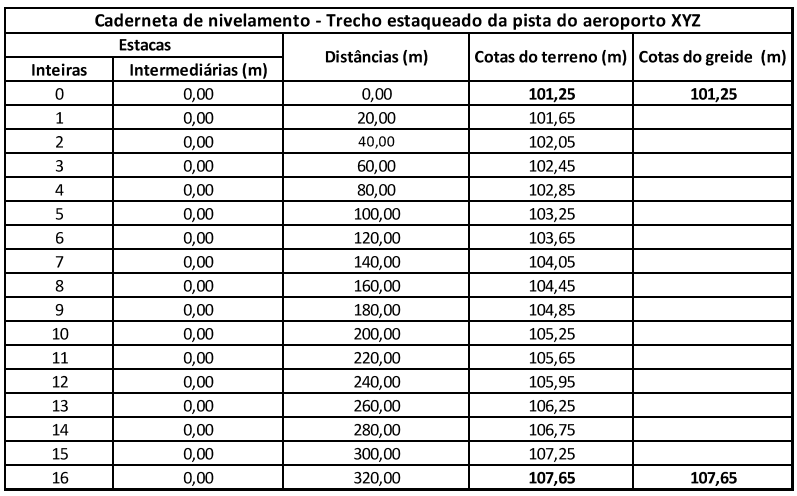

De forma a identificar um pequeno "abatimento" do pavimento de um trecho numa pista de um aeroporto, executou-se um nivelamento geométrico composto, obtendo-se a seguinte caderneta calculada com as estacas e cotas do terreno a seguir:

Fonte: Banca Examinadora, 2026.

Considere que a inclinação da estaca 0 + 0,00m até a estaca 16 + 0,00m é constante e igual a + 2,00%; e que nas extremidades desta diretriz, as cotas do terreno são iguais às cotas do greide (extremidades estão isentas de "abatimentos"). Com base nos dados acima e caderneta de nivelamento, as estacas identificadas com alguns "abatimentos" são as

Uma estação total de um certo fabricante possui precisões nominais angular de 5" e linear de ± 2,0 mm ± 2 ppm no modo prisma. Na medição de uma distância de 1.500,000 metros, apenas com base na precisão nominal e desconsiderando outros possíveis erros sistemáticos, grosseiros e acidentais, esta distância pode variar, em metros, de

O Modelo Digital de Terreno (MDT) é uma representação tridimensional da superfície terrestre que é amplamente utilizado em engenharia, geoprocessamento e projetos de infraestrutura. Assinale a alternativa CORRETA.

O prisma utilizado nos levantamentos topográficos pode ser descrito como

Um acessório comumente utilizado em equipamentos GNSS – Sistema Global de Navegação por Satélite do tipo RTK (Real Time Kinematic), é descrito como “acessório que aprimora significativamente a precisão e eficiência do levantamento topográfico, que utiliza sensores, como acelerômetros e giroscópios, para medir a posição angular e o movimento do receptor, compensando a inclinação e corrigindo erros em tempo real.”

Essa descrição refere-se a:

Assinale a opção que NÃO é um método de visadas utilizadas no nivelamento geométrico.

Após realizar um levantamento planialtimétrico por poligonação usando uma poligonal de apoio com 8 (oito) lados, seguindo um caminhamento à direita da poligonal, um profissional leva os dados coletados para o escritório a fim de elaborar sua planta topográfica. Antes de efetuar o desenho do levantamento, o topógrafo verifica o erro de fechamento da poligonal com intuito de alcançar uma melhor precisão no posicionamento dos pontos em planta. Sabendo que em seu trabalho foi usado como azimute de partida à Ré, lado E1-E0, o ângulo de 300°10’30” e considerando os ângulos internos brutos a seguir, obtidos em cada vértice da poligonal.

Dados de campo - ângulos internos (AI) brutos:

AI1 = 130°10’20” ; AI2 = 95°30’10” ; AI3 = 88°05’03” ; AI4 = 170°00’05” ; AI5 = 212°00’02” ; AI6 = 120°05’10” ;

AI7 = 91°09’00” ; AI0 = 173°00’02”

Marque a alternativa que indica o seu Erro de fechamento angular e o azimute do lado E2-E3.

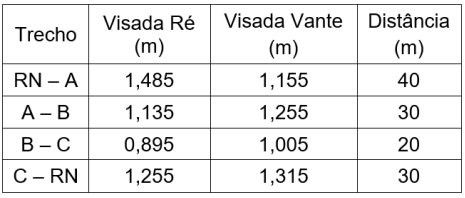

Durante um nivelamento geométrico composto, foram realizadas visadas em um circuito fechado com os seguintes resultados de leituras e distâncias:

Sabendo que a RN tem cota igual a 100 metros, assinale a alternativa que apresenta as cotas dos pontos A, B e C e o erro de fechamento altimétrico.

O Morro da Gurita constitui um elemento simbólico da paisagem de São João Batista, articulando dimensões naturais, religiosas e comunitárias. A história do local revela como a população construiu vínculos afetivos e espirituais com esse patrimônio natural ao longo das gerações. Considerando as características e a história do Morro da Gurita, analise as afirmativas a seguir:

I.O ponto mais alto do município está localizado no bairro Fernandes e é frequentado tanto por praticantes de caminhadas quanto por religiosos em busca de momentos de oração e fortalecimento da fé.

II.A cruz instalada no cume do Morro da Gurita passou por substituições ao longo do tempo, tendo uma delas ocorrido após a estrutura anterior ser danificada por fenômeno climático.

III.A trilha que conduz ao cume do Morro da Gurita permite, em condições favoráveis de visibilidade, avistar as praias da região de Tijucas ao final do percurso.

É correto o que se afirma em:

No que tange aos elementos da topografia, as linhas que representam diferentes elevações no terreno, fundamentais para entender a variação de altura, referem-se:
