Questões de Concurso sobre Topografia

Um técnico está realizando um levantamento topográfico para implantação de uma via pública utilizando um receptor GNSS com RTK (Real Time Kinematic). Durante o trabalho, ele observa o seguinte:

• o receptor recebe correções em tempo real via base local a 5 km de distância;

• a precisão planimétrica indicada pelo equipamento é de ±2 cm, e a altimétrica é de ±3 cm;

• em alguns pontos, a solução muda de FIX para FLOAT, indicando menor confiabilidade.

Considerando as informações mencionadas, analise as assertivas e assinale a alternativa que aponta as corretas.

I. A distância da estação base afeta a confiabilidade do RTK, e distâncias maiores aumentam a probabilidade de soluções FLOAT.

II. A solução FLOAT indica que o receptor está operando normalmente com precisão máxima.

III. A solução FIX indica que as ambiguidades da fase da portadora foram resolvidas, garantindo alta precisão planimétrica e altimétrica.

IV. Correções em tempo real não dependem da linha de visada entre rover e base.

Executou-se um nivelamento e contra-nivelamento geométrico composto, partindo de uma RN0 de cota igual a 100,000m, chegando até uma RN1; e com retorno a este RN0, com caminhamentos distintos, conforme dados da caderneta de campo abaixo.

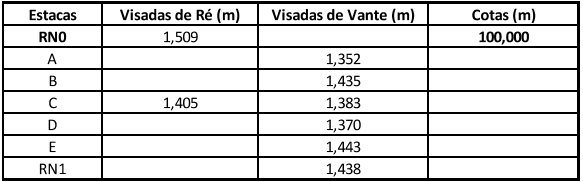

Caderneta de nivelamento

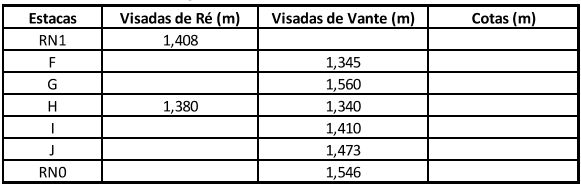

Caderneta de contranivelamento

Fonte: Banca Examinadora, 2026.

O erro altimétrico de campo deste nivelamento, em RN0, em mm, foi de

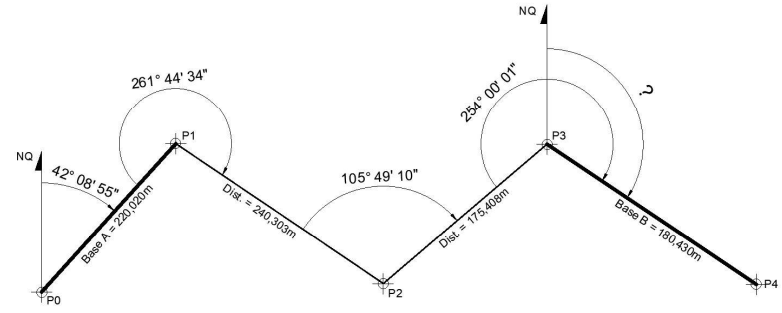

De forma a executar um transporte de coordenadas topográficas, partiu-se de uma Base A, chegando até uma Base B, através de uma poligonal topográfica apoiada nessas extremidades, conforme azimute de partida, distâncias horizontais e ângulos horários apresentados na figura abaixo.

Fonte: Banca Examinadora, 2026.

Excluindo-se os possíveis erros grosseiros, sistemáticos ou acidentais, o azimute de chegada transportado, de P3 para P4, é igual a

A representação de um terreno em uma planta topográfica planialtimétrica inclui informações que são fundamentais para diversas análises. Sobre esse tipo de planta, é correto afirmar:

O cálculo de volumes em projetos topográficos utiliza frequentemente as seções transversais para determinar:

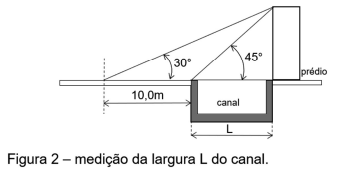

Um topógrafo na beira de um canal vê o topo de um prédio situado na outra beira, segundo um ângulo de 45°. Afastando-se de 10,00m, o mesmo topógrafo vê o mesmo prédio segundo um ângulo de 30° (Vide a Figura 2). O valor aproximado da largura L do canal é:

Dados: tg (30°) = 0,58; tg (45°) = 1,00

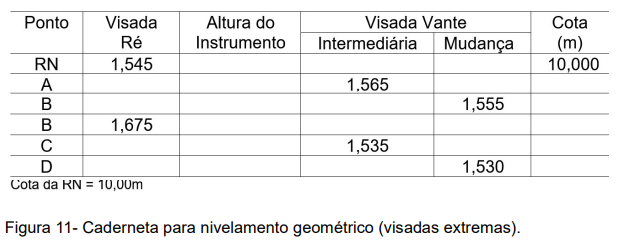

A Figura 11 mostra uma caderneta para nivelamento topográfi co de um terreno hipotético.

Após o cálculo e preenchimento da caderneta da Figura acima, a cota obtida, em metros, do ponto D será:

Em um levantamento topográfico, foi realizado um nivelamento geométrico entre três pontos: A, B e C. O nível foi posicionado conforme a sequência abaixo:

1. Primeira posição do nível: O nível foi posicionado em um ponto P1 e foi realizada a leitura da mira nos pontos A e B:

1. Leitura no ponto A: 2100 mm
2. Leitura no ponto B: 1900 mm

2. Segunda posição do nível: O nível foi posicionado em um ponto P2 e foi realizada a leitura da mira nos pontos B e C:

1. Leitura no ponto B: 1950 mm
2. Leitura no ponto C: 2350 mm

Selecione a alternativa CORRETA:

Muitas vezes, em cadastros antigos, encontram-se direções dadas ou calculadas em RUMO. Os padrões atuais geralmente são apresentados em AZIMUTE. Calculando ou transformando os valores de um padrão para o outro, é correto afirmar que 60° de azimute correspondem a

Qual a banda de operação de sistemas RADAR aplicada para reconhecimento militar e reconhecimento de terreno?

Na determinação da altura de um edifício, um profissional instala seu teodolito em um determinado ponto que lhe possibilite efetuar uma visada no topo do prédio e em uma mira estadimétrica posicionada na base da edificação. Considere os dados de campo a seguir.

Dados de campo:

Altura do teodolito (hi) = 1,70m ; Ângulo zenital (Z) no topo do edifício = 60° ; Ângulo zenital (Z) na mira = 90° ;

Leituras dos retículos na mira: Rs = 2,10m ; Rm = 1,80m; Ri = 1,50m; tangente aproximada de 60° = 1,73.

Selecione a alternativa que mais se aproxima da altura do prédio calculada pelo topógrafo em seu levantamento.

Um lote de terreno possui um formato de triângulo retângulo. Os lados correspondentes aos catetos possuem, em planta baixa, comprimentos de 3cm e 4cm. Sabendo-se que a escala da planta é de 1:1.000, qual o comprimento real do lado do terreno que corresponde à hipotenusa do triângulo?

Um topógrafo mediu um rumo, ρ, igual a 60,455° SE. Ao transformar esse rumo para a base sexagesimal, ele encontrou o valor igual a:

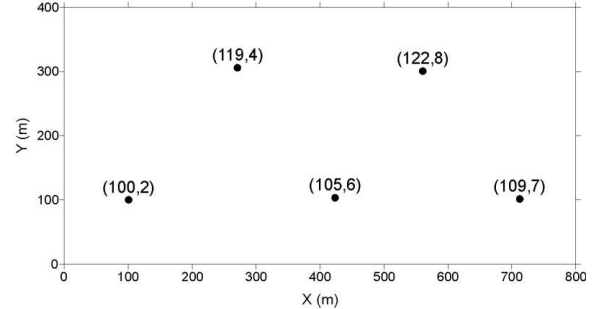

Seja a planta de pontos cotados, conforme figura abaixo.

Fonte: Banca Examinadora, 2026.

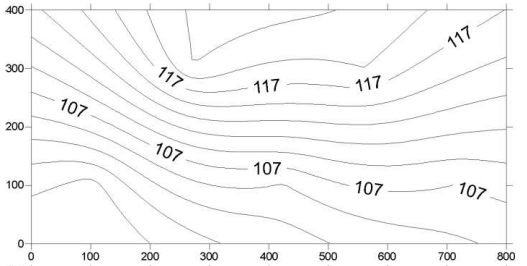

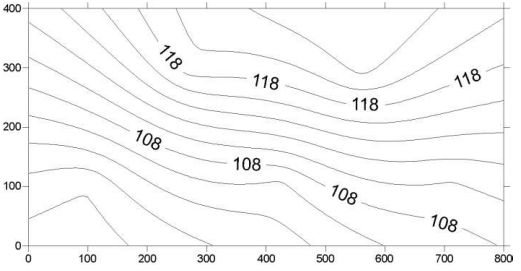

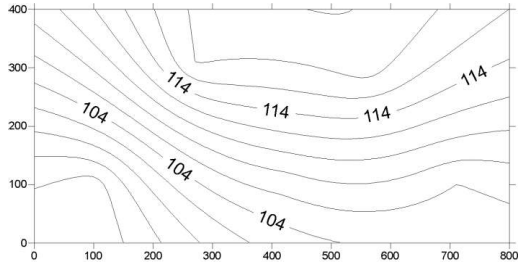

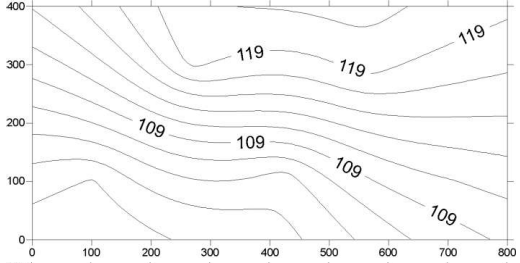

A planta com curvas de nível, com Equidistância Vertical (EV) igual a 2 metros, com maior aderência aos pontos cotados da figura acima é

A norma ABNT NBR 13133:1994 trata da execução de levantamentos topográficos. Sobre as normas estabelecidas, é correto afirmar:

A orogênese Brasiliana e o Rift Continental do Sudeste Brasileiro oriundo da Abertura do Atlântico foram os principais eventos tectônicos responsáveis pela atual estruturação do relevo sudeste brasileiro. A orogênese Brasiliana no pré-cambriano está associada ao metamorfismo de alto grau da crosta terrestre, gerando rochas metamórficas orto e paraderivadas, além da expressiva granitogênese, oriunda da fusão parcial da crosta, na estruturação geológica da faixa móvel Ribeira. O segundo evento tectônico de natureza rúptil ocorreu por conta de uma intensa atividade de magmatismo mantélico no Jurássico que culmina com a quebra do Megacontinente Gondwana e a, subsequentemente, abertura do Oceano Atlântico, durando até o Cretáceo, com pulsos descontínuos até o Eoceno, reativando estruturas antigas. Estes processos definem a consolidação do Rift Continental do Sudeste Brasileiro no cenozoico implicando em uma significativa mudança no relevo sudeste e, consequentemente, uma reorganização dos sistemas de drenagens. A lito-estrutura deste complexo substrato geológico condicionou a direção e os perfis longitudinais dos rios, a partir do momento em que promoveu a erosão diferencial do relevo.

https://www.sinageo.org.br/2018/trabalhos/1/1-510-2215.html. Acesso em: 29 jul. 2025 (adaptado).

O elemento topográfico formado, no perfil longitudinal de rios em bacias de drenagem suspensas, pela dinâmica lito-estrutural descrita, dá origem a

O sistema GNSS é muito utilizado atualmente em levantamentos topográficos e a NBR 13133:2021 – Execução de Levantamento Topográfico – estabelece requisitos para seu uso, inclusive quanto à técnica, à precisão e ao modo de processamento. Considerando o exposto, assinale a alternativa correta.

Em topografia, a linha que representa a intersecção do plano horizontal com a superfície terrestre é conhecida como:

Em um levantamento de campo, observou-se que: a cota do ponto A é igual a 175 metros, a cota do ponto B é igual a 219 metros e a cota do ponto C é igual a 238 metros. Sabe-se que a distância AB é de 168 metros e que a distância AC é de 374 metros. Assinale a alternativa que apresenta a declividade AB e BC, considerando que A, B e C pertencem ao mesmo alinhamento.

Qual é o principal uso do método de nivelamento geométrico em topografia?
