Questões de Concurso sobre Topografia

Apesar do avanço do Sistema de Posicionamento Global (GPS) esteja se tornando comum, o instrumento usado com maior frequência ainda tem sido as estações totais. Em relação aos tipos de estações totais nos seus primeiros dias conforme suas características, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Na estação total manual, a leitura do ângulo horizontal e vertical era feita a olho. A leitura das distâncias inclinadas é o único valor lido eletronicamente.

( ) Na estação total semiautomática, a leitura do círculo horizontal e vertical é feita eletronicamente e os valores mostrados digitalmente. As distâncias inclinadas são medidas eletronicamente também.

( ) As estações totais automáticas são as mais usadas atualmente, fazendo leituras de ângulos eletronicamente. A informação da coordenada obtida pode ser armazenada no computador dela ou num coletor de dados automático.

( ) A maioria das estações totais do mercado não usa o infravermelho como a onda portadora para medição de distâncias.

( ) Estações totais podem ser usadas para trabalhos de redes de controle em levantamento de limites, locação de construções e, ainda, obter dados topográficos. Já o GPS tem limitação quanto à visibilidade.

A sequência está correta em

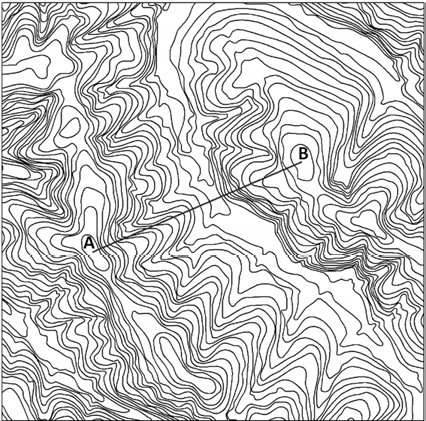

Considere a figura abaixo.

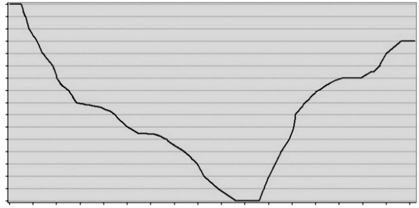

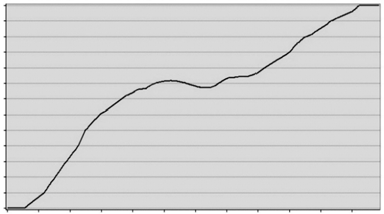

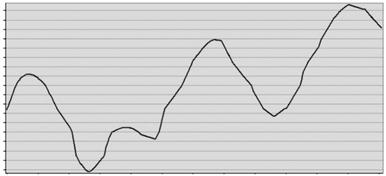

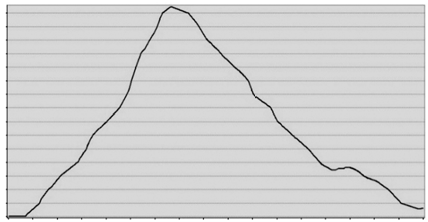

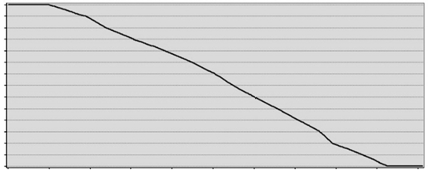

Relacione o transecto A-B da figura com o perfil topográfico correto.

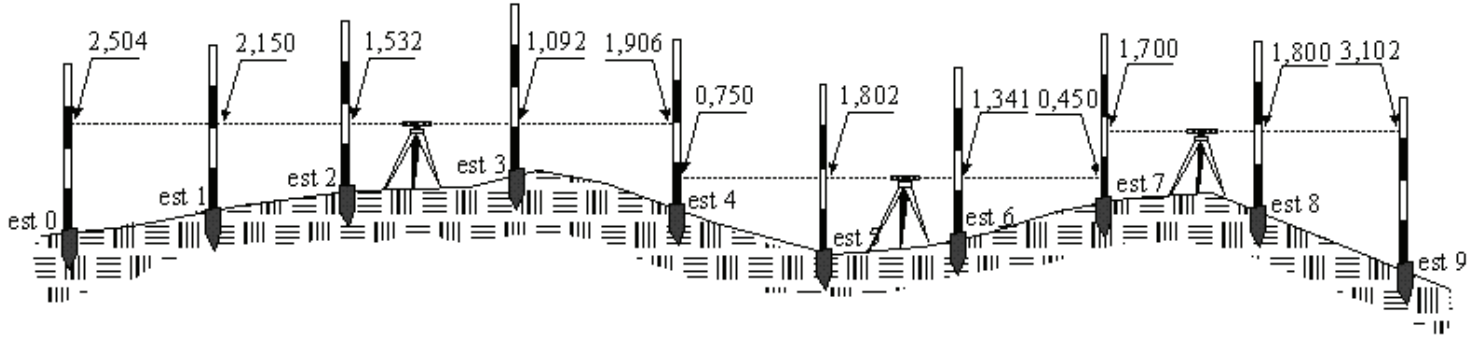

No nivelamento geométrico composto, ilustrado abaixo, partiu-se da cota da estaca 0 (est.0) igual a 500,000 m.

Considerando as visadas de “rés” e “vantes” às miras, colocadas sobre as estacas, a cota da estaca 5 (est. 5) é igual a

Questão 40 Num determinado ponto de um levantamento topográfico, os fatores de escala do sistema de projeção foram os seguintes:

Assinale a alternativa CORRETA.

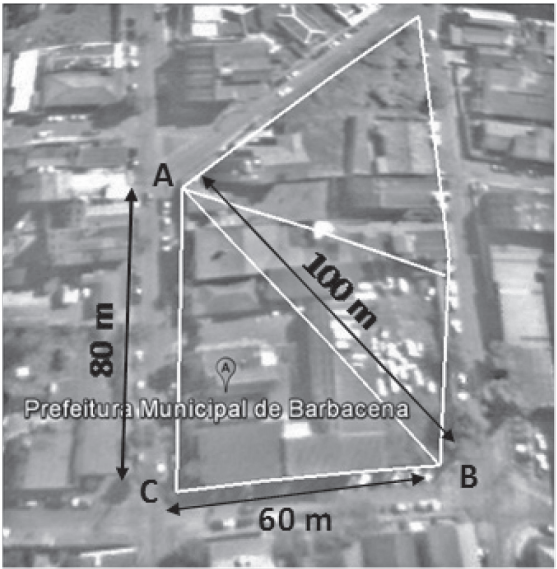

Observe o triângulo A-B-C da figura abaixo.

Considerando as dimensões do triângulo A-B-C da figura, em que A-B é igual a 100 m, B-C é igual a 60 m e C-A é igual a 80 m e, com base na fórmula de Heron, a área do triângulo A-B-C, em hectares, é igual a

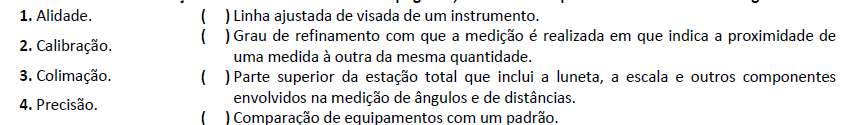

Considerando as definições de termos utilizados na topografia, relacione adequadamente as colunas a seguir.

A sequência está correta em

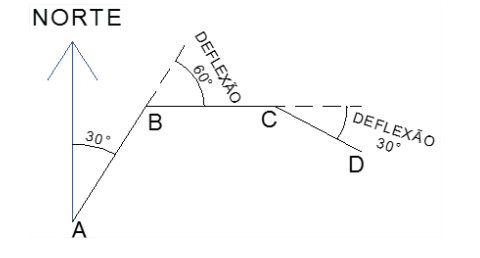

Analise o polígono no desenho abaixo:

Conclui-se que o AZIMUTE e o RUMO “CD” serão, respectivamente, iguais a

A topografia trabalha com convenções cartográficas que representam diversas feições e objetos em um mapa. Relacione adequadamente as convenções a seguir.

A sequência está correta em

A construção de barragens é uma atividade que prevê trabalhos cautelosos e precisos de diferentes engenheiros, especialmente dos agrimensores. Ao preparar o terreno para o início das obras, os agrimensores realizam alguns tipos de levantamentos. Relacione adequadamente os tipos de levantamentos com suas respectivas características.

1. Levantamento as-built.

2. Levantamento da propriedade ou do limite.

3. Levantamento das condições existentes.

4. Levantamento da obra.

( ) Estabelecer a localização e a dimensão do terreno.

( ) Determinar curvas de níveis, feições naturais e artificiais, canais, estradas, dentre outros.

( ) Determinar posições e cotas, incluindo a fase de colocação de piquetes e greides.

( ) Determinar as posições da estrutura concluída, mostrando a localização das estruturas e de seus componentes.

A sequência está correta em

Quanto maior for a proximidade das curvas de nível, representadas em uma planta topográfica, maior será

A abordagem neopositivista na Geografia vinculou a noção de região ao funcionalismo, vendo o espaço como um sistema de fluxos em que cada parcela ou subsistema desempenha um conjunto específico de funções. Funda-se, então, a distinção entre as regiões homogêneas ou uniformes e as regiões funcionais ou polarizadas.

Adaptado de: HAESBAERT, R. Regional-global: dilemas da região e da regionalização na geografia contemporânea. Rio de Janeiro: Bertrand Brasil, 2010

Diferentemente das regiões funcionais, as regiões homogêneas:

Um topógrafo, ao realizar uma visada na direção 1-2, obteve o rumo 4729’ 26” SE.

Assinale a opção que indica o rumo inverso dessa direção.

Sobre o ajustamento de uma rede planimétrica formada por n = 8 observações (quatro ângulos e quatro distâncias) e u = 8 incógnitas (coordenadas planimétricas de quatro vértices desconhecidos), assinale a alternativa CORRETA.

Uma fazenda de 120.000 m² é igual a

Os níveis são equipamentos que permitem definir com precisão um plano horizontal ortogonal à vertical definida pelo eixo principal do equipamento. As principais partes de um nível são:

Em levantamento topográfico são necessárias as medidas de ângulos. Sobre os ângulos verticais, que são de extrema importância para os cálculos das distâncias, marque V para as alternativas verdadeiras e F para as falsas.

( ) Azimute.

( ) Nadiral.

( ) Rumo.

( ) Inclinação.

( ) Zenital.

( ) Deflexão.

A sequência está correta em

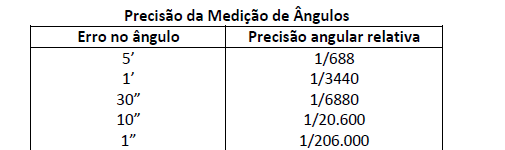

Analise a tabela que apresenta erros angulares correspondentes aos graus de precisão.

Diante das informações anteriores, assinale a alternativa INCORRETA.

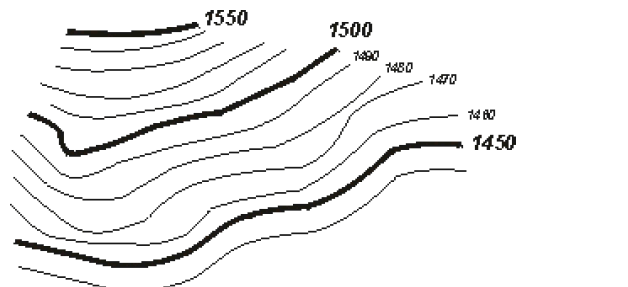

Observe as curvas de nível expostas na figura.

Assinale, a seguir, a equidistância vertical.
