Questões de Concurso sobre Topografia

Uma área de trabalho retangular foi definida pelas coordenadas UTM 240.500 a 265.500 mE e 8.250.000 a 8.280.000 mN. Indique qual a área de trabalho em cm² quando representada na escala 1:25.000.

Sobre erro de fechamento angular, considere:

I. Para uma poligonal fechada, após o cálculo dos azimutes das direções, é necessária a verificação dos rumos vante e ré medidos.

II. Apenas para poligonais fechadas de qualquer tipo, ou para as poligonais abertas enquadradas, é possível e necessário a verificação dos erros de fechamento.

III. Se a somatória dos ângulos internos for diferente da somatória dos ângulos externos é que se identifica que ocorreu um erro de fechamento angular.

IV. Em um polígono qualquer, fechado, a somatória dos ângulos internos é dada por S = (n−2).180°.

Está correto o que consta em

Em um mapa do Brasil construído na escala 1: 6.000.000, a distância entre as cidades de Belém e Marabá é de 7,5 cm. No mapa acima, a distância entre essas duas cidades é de aproximadamente 3 cm. Levando em consideração tais informações, a escala numérica em que foi confeccionado o mapa da proposta de divisão do Pará é de

Um usuário solicitou junto ao Instituto Brasileiro de Geografi a e Estatística (IBGE), uma carta topográfi ca denominada SD-22-X-D-II-2. Pode-se dizer que a escala da carta solicitada foi de:

A hipótese do plano topográfi co exige certa restrição no que se refere à extensão da área a ser levantada. Deste modo, a adoção da hipótese do plano topográfi co implica na substituição do arco de curvatura do terreno pela tangente a este arco, cometendo assim um erro denominado:

O instrumento utilizado para a medição de ângulos verticais é o(a):

São propriedades das curvas de nível, exceto:

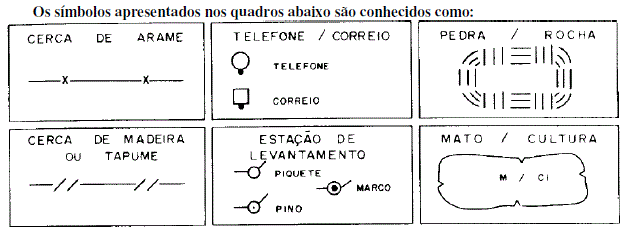

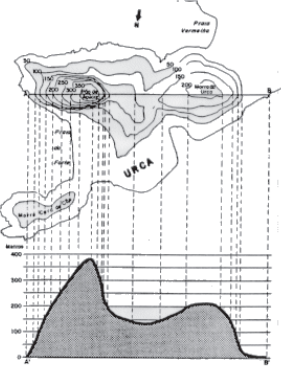

Observe atentamente a figura abaixo e marque a alternativa INCORRETA.

Fonte: http://www.ibge.gov.br/home/geociencias/cartografia/manual_nocoes/elementos_representacao.html

Uma classe do tipo Geo-Objeto com Geometria representa objetos que possuem apenas propriedades geométricas (Ponto, Linha e Polígono). Uma classe do tipo Geo-Objeto com Geometria e Topologia representa objetos que possuem, além das propriedades geométricas, propriedades topológicas de conectividade, sendo representados por nós e segmentos orientados. Baseado nestas observações, podemos considerar sobre as subclasses de Geo-Objeto:

I. Subclasse Polígono - representa objetos de área, podendo aparecer conectada, como lotes dentro de uma quadra, ou isolado, como a representação de uma ilha.

II. Subclasse Ponto - representa objetos pontuais, que possuem um único par de coordenadas (x, y). Na representação do mobiliário urbano é freqüente o uso de símbolos, como por exemplo na representação de postes, orelhão, hidrante, etc.

III. Subclasse Linha - representa objetos lineares sem exigência de conectividade. Como exemplo podemos citar a representação de muros, cercas e meio-fios.

IV. Subclasse Nó - representa os objetos pontuais no fim de uma linha, ou os objetos pontuais nos quais as linhas se cruzam (nó do grafo). Possui a propriedade de conectividade, garantindo a conexão com a linha. Exemplos de nó podem ser vistos na modelagem de redes. Por exemplo, o poço de visita na rede de esgoto ou o cruzamento (interseção de vias) na malha viária.

V. Subclasse Linha Uni-direcionada - representa objetos lineares que começam e terminam em um nó e que possuem uma direção (arco do grafo orientado). Cada linha deve estar conectada a dois nós ou a outra linha uni-direcionada. Como exemplo podemos citar trechos de uma rede de esgoto, que indicam a direção do fluxo da rede.

VI. Subclasse Uni-Polígono-linear - representa objetos lineares que começam e terminam em um nó e que são bi-direcionados. Cada linha bi-direcionada deve estar conectada a dois nós ou a outra linha bi-direcionada. Como exemplo podemos citar trechos de uma rede de água,

Para estas questões, estão CORRETAS:

São características das curvas nível, EXCETO:

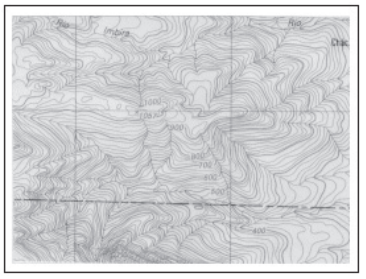

Levando-se em consideração seus conhecimentos sobre cartas topográficas. Observe a figura abaixo e marque com F para questões falsas e V para questões verdadeiras.

( ) Por conter curvas de nível, a figura representa a altimetria de um determinado relevo.

( ) Curvas mestras geralmente não atribuem informações altimétricas bem como geralmente não são representadas em destaque em relação às curvas simples.

( ) Além de apresentar a altimetria de um determinado relevo, a figura também representa a rede hidrográfica. Pode-se observar que geralmente as linhas que representam as hidrografias sempre acompanham paralelamente as curvas de nível.

( ) Curvas mestras sempre atribuem informações altimétricas bem como sempre são representadas em destaque em relação às curvas simples.

( ) Além de apresentar a altimetria de um determinado relevo, a figura também representa a rede hidrográfica. Pode-se observar que as linhas que representam as hidrografias sempre cruzam com as curvas de nível.

Assinale abaixo a sequência das respostas.

Qual a estaca do ponto de tangência, sabendo-se que a estaca do ponto de interseção é 20+12,35 m, a tangente de 125,43 m e o desenvolvimento circular com comprimento de 210,95 m?

Sobre os tipos de nivelamento e suas características, analise:

I. Nivelamento que realiza a medida da diferença de nível entre pontos no terreno por intermédio de leituras correspondentes a visadas horizontais, obtidas com um nível, em miras colocadas verticalmente nos referidos pontos.

II. Nivelamento que realiza a medição da diferença de nível entre pontos no terreno, indiretamente, a partir da determinação do ângulo vertical da direção que os une e da distância entre estes, fundamentando-se na relação trigonométrica entre o ângulo e a distância medidos, levando em consideração a altura do centro do limbo vertical do teodolito ao terreno e a altura sobre o terreno do sinal visado.

III. Nivelamento trigonométrico em que as distâncias são obtidas taqueometricamente e a altura do sinal visado é obtida pela visada do fio médio do retículo da luneta do teodolito sobre uma mira colocada, verticalmente, no ponto cuja diferença de nível, em relação à estação do teodolito, é objeto de determinação.

As descrições dos itens I, II, e III estão relacionadas, respectivamente, aos tipos de nivelamentos:

Qual a denominação do ângulo formado entre a corda e a tangente da transformada no ponto?

Uma “poligonal secundária enquadrada” trata-se de

A superfície terrestre apresenta, em sua extensão, uma grande diversidade de habitat, em função das variações de clima, topografia, disponibilidade de nutrientes, etc. Tais fatos levam a uma variedade de seres vivos que se adaptam a essas condições locais e, dessa forma, o planeta pode ser dividido em biomas.

O bioma apresentado pela área escura da figura corresponde a

Cartas topográficas são aquelas que representam a superfície terrestre:

Analise as afirmativas abaixo:

I. Para tornar possível a representação de determinados acidentes geográficos em um espaço limitado, como em um mapa ou carta, deve-se reduzir as proporções desses acidentes. Usa-se então a escala, que é a relação entre a medida de um objeto ou lugar representado no papel e sua medida real.

II - Determinados acidentes, geográficos não permitem uma redução acentuada, dependendo da sua escala, pois se tornariam imperceptíveis em um mapa ou carta. Contudo, símbolos geográficos não são uma alternativa viável para sua representação nos documentos cartográficos.

III. Em uma escala numérica que indica a relação entre os comprimentos de uma linha na carta e o correspondente comprimento no terreno em forma de fração com a unidade para numerador, uma escala 1:25.000 significa que 1cm na carta corresponde a 25000 cm ou 250 m, no terreno.

Assinale a alternativa correta.
