Questões de Concurso sobre Topografia

Na execução de uma poligonal, o primeiro lado, partindo da estação E₀ para a estação E₁, possui azimute 130^o. Posteriormente, a estação total foi estacionada em E₁ e a leitura angular foi zerada na direção de E₀.

A leitura angular observada na direção da estação E₂ foi de 70^o, logo, o azimute do lado E₁-E₂ é

O controle da qualidade do nivelamento geométrico se baseia na relação entre o erro de fechamento e o comprimento da seção nivelada. O comprimento de cada visada é obtido pelo produto da constante de construção do nível pela

A realização das leituras de todos os fios estadimétricos, em seções de nivelamento, fornece dados úteis para

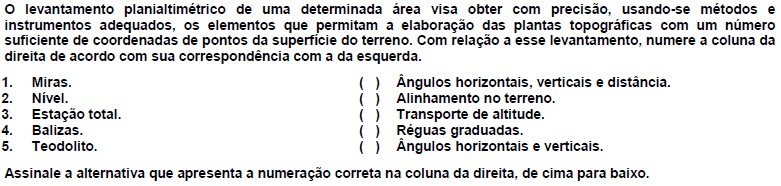

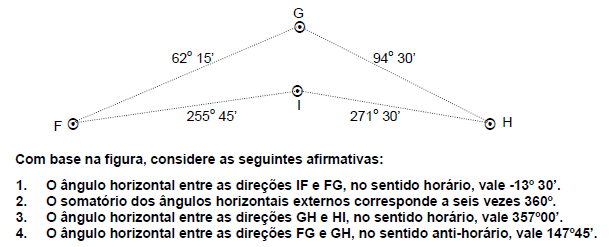

Na figura abaixo, estão indicados os azimutes das direções FG, GH, HI e IF.

Assinale a alternativa correta.

Você foi contratado para implantar pontos de apoio que servirão de referência para a confecção de um mapa topográfico. As condições para determinar a localização desses pontos de apoio por poligonação são:

1. as estações de ré e de vante devem ser visíveis.

2. a configuração da poligonal deve ser tal que se mantenha controle efetivo de seus ângulos e distâncias.

3. as longas distâncias devem ser evitadas, devido às dificuldades em sua medição.

4. o controle dos ângulos e distâncias ocorre nas poligonais abertas.

Assinale a alternativa correta.

A direção de azimute 316º 45’ pode ser representada na forma de rumo como

As medidas em topografia podem ser classificadas em diretas (uso de trenas, por exemplo) ou indiretas (taqueômetros). Esses instrumentos de medidas, além de fornecer orientação, também fornecem elementos necessários para o cálculo das distâncias reduzidas ao horizonte e das diferenças de nível. Em se tratando de medidores eletrônicos, as Estações Totais têm por procedimento, emitir ondas eletromagnéticas, num dado percurso, determinando o cálculo da distância. Diante do visor apresentado, analise as informações que aparecem numa Estação Total:

I. ESC: mostra o ângulo vertical; F1: é o ângulo horizontal; POWER: desliga/liga.

II. V: é um ângulo vertical – nadiral/zenital; F1: zera o ângulo horizontal; POWER: liga/desliga.

III. V: é o ângulo horizontal; HD: é o ângulo vertical; POWER: desliga/liga.

IV. V: é o ângulo vertical; HD: é o ângulo horizontal; POWER: liga/desliga.

Estão corretas apenas as afirmativas:

As curvas de nível:

Considerando as convenções topográficas contidas na Norma Brasileira de Execução de Levantamento Topográfico (NBR 13133/1994), identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A norma prevê a simbologia a ser usada para diversas classes de feições comuns aos levantamentos topográficos em geral.

( ) Existem três símbolos distintos correspondentes a vértices geodésicos, em consonância com a ordem de importância associada ao vértice a ser representado.

( ) Caixas de inspeção devem ser identificadas por um único símbolo pictórico. Porém, de acordo com o tipo de caixa, esses símbolos devem ser acompanhados de topônimos específicos.

( ) A simbologia para vértices topográficos deve ser apresentada de acordo com o tipo de material utilizado em sua materialização.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O balizamento é utilizado para materializar uma direção no terreno e pode ser:

1. simples.

2. intermediário.

3. por prolongamento.

4. recíproco.

Estão corretos os itens:

A figura ao lado representa a convenção topográfica de um símbolo pictórico que deve ser usado para a representação de uma classe de feições. Assinale a alternativa que descreve corretamente essa classe de feições, segundo a NBR 13133/1994.

A topografia é a base para diversos trabalhos de engenharia, nos quais o conhecimento das formas e dimensões do terreno são importantes. Acerca disso, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O sentido de caminhamento para o levantamento de uma poligonal é considerado o sentido horário.

( ) No cálculo das coordenadas retangulares de pontos de apoio por poligonação, a diferença de coordenadas entre os pontos inicial e final da poligonal deve ser igual a zero.

( ) Para determinar uma distância por taqueometria, são efetuadas medidas dos ângulos horizontal, vertical e dos fios estadimétricos.

( ) A topometria estuda os processos clássicos de medição de distâncias e desníveis, cujo objetivo é a determinação de posições relativas de pontos planimetricamente.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Nos levantamentos topográficos, os erros podem ser considerados grosseiros, sistemáticos ou acidentais. É característica dos erros acidentais a

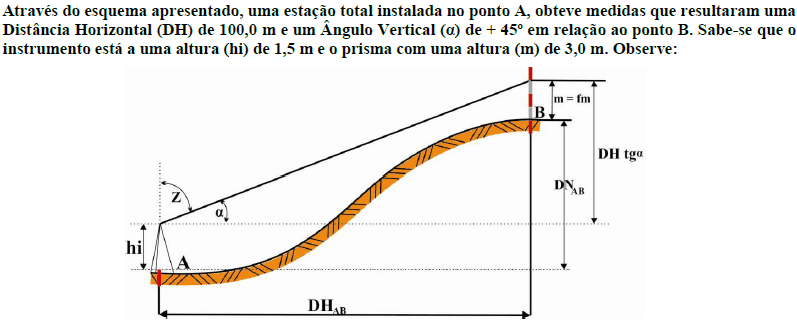

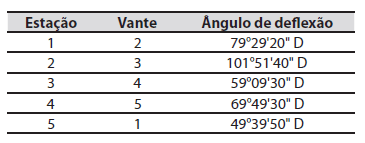

Uma poligonal fechada foi medida, utilizando-se ângulos por deflexão, conforme planilha abaixo:

Qual o erro de fechamento angular cometido?

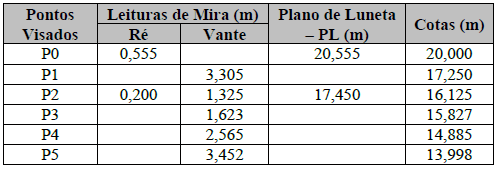

A partir de um levantamento realizado, construiu-se a seguinte tabela:

Considere as regras para aferição do nivelamento geométrico:

I. Calcular a DN total e comparar DN (leituras) com DN (cotas).

II. Calcular o erro admissível no nivelamento.

III. Calcular o erro de nivelamento, observando as poligonais.

IV. Calcular as cotas da tabela usando: Cota P0 + Ré = PL e PL – Vante = Cotas.

V. Verificar os cálculos na tabela de contranivelamento.

Assinale a sequência correta dos passos para realização do nivelamento:

Acessório utilizado em goniômetros, permitindo orientá-los segundo a direção do meridiano magnético.

Pode-se afirmar sobre a Diferença de Nível (DN):
