Questões de Concurso sobre Topografia

Em levantamentos topográficos, o processo que consiste em escolher um ponto conveniente para instalar a estação e tomar nota dos azimutes e distâncias entre a estação do teodolito e cada ponto visado é denominado de Levantamento

Considere os seguintes erros:

1. Inclinação do eixo secundário.

2. Colimação.

3. Excentricidade.

4. Inclinação do eixo principal.

São erros instrumentais de método de medida de ângulos horizontais:

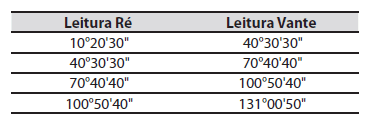

Em uma medição pelo método da repetição foram obtidos os seguintes resultados.

Qual o valor do ângulo medido?

Em Topografia não conhecemos o valor real de uma grandeza, podendo estar envolvidos na medição os seguintes erros:

1. sistemático.

2. acidental.

3. planimétrico.

4. grosseiro.

Estão corretos os itens:

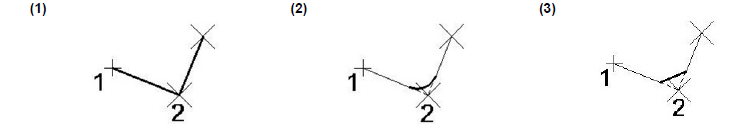

Cada uma das três figuras abaixo demonstra o uso de uma opção diferente para a configuração de vértices de elementos do tipo smart line no Microstation V8i.

Assinale a alternativa que identifica os tipos de vértices correspondentes a cada uma das imagens.

Em uma planta topográfica planialtimétrica na escala 1:500 mediu-se uma distância de 8 cm entre os pontos A e B.

Sabendo-se que a cota do ponto A é de 250 m, e do ponto B, 245 m, qual a distância no terreno, a partir do ponto A, de um ponto de cota 248 m?

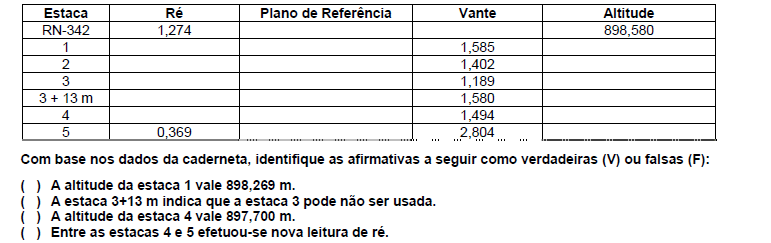

Considere a parte de uma caderneta de campo de um nivelamento, reproduzida abaixo:

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Ao longo de um levantamento topográfico, são transportados os valores de coordenadas com base nas observações e nos modelos matemáticos referentes a cada método de levantamento. Para fins de ajustamento, aplica-se o modelo

O método mais usado para representar o relevo é o das curvas de nível. Sobre o assunto, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Na representação, a distância vertical varia com a topografia do terreno, sendo menor para terrenos íngremes.

( ) As curvas são traçadas perpendicularmente às direções da inclinação do terreno.

( ) Ocasionalmente, as curvas de nível se cruzam.

( ) Na representação, são linhas materializadas que ligam pontos de mesma altura.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Sobre os equipamentos utilizados em levantamentos topográficos, analise:

I. Teodolitos são instrumentos para a leitura de distâncias de qualquer natureza.

II. Bússolas são utilizadas para medir ângulos horizontais magnéticos.

III. Miras são usadas em nivelamentos, para determinação das distâncias verticais.

IV. Estações Totais são equipamentos resultantes da junção de um teodolito com um distanciômetro.

O levantamento topográfico, em qualquer de suas finalidades, deve ter, no mínimo, as seguintes fases:

I. planejamento, seleção de métodos e aparelhagem.

II. original topográfico.

III. levantamento de detalhes.

IV. relatório técnico.

É correto o que consta em

Dentre os métodos para nivelamento trigonométrico, um se baseia na realização de leituras diferentes, simultâneas ou não, alternando as posições da estação e do objeto, tendo como objetivo minimizar os erros provenientes da refração atmosférica e da curvatura terrestre. Esse método é denominado método das

O Método dos Mínimos Quadrados permite atribuir diferentes pesos para as observações, destinando os maiores valores para aquelas

O levantamento topográfico de poligonais está sujeito à ocorrência de erros de diversas fontes, alguns apresentando comportamento aleatório. Esse tipo de erro é observado na seguinte situação:

Um operador posiciona sua estação total num ponto A, visa o ponto B e obtém o desnível descendente no valor de 35,618 metros. Em seguida, estaciona o mesmo equipamento no ponto B, visando o ponto A e, dessa vez, obtém o desnível ascendente no valor de 35,624 metros. Qual o procedimento a ser adotado?

A área da superfície definida pelos pontos R (10 m, 10 m), S (20 m, 30 m) e T (30 m, 0) corresponde a:

No nivelamento para implantação de uma adutora, a partir de uma única estação, foi realizada uma leitura de 1678 mm no primeiro ponto.

Qual a leitura a ser realizada num ponto localizado a 50 m do primeiro, sabendo que a declividade da adutora é de –3%?
