Questões de Concurso sobre Topografia

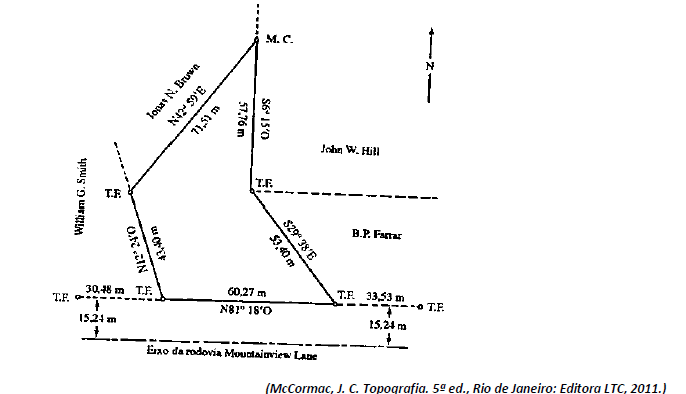

Uma planta é um desenho dimensional que mostra dados relativos ao levantamento cadastral, sendo um instrumento legal de registro público. Ela fornece informações importantes que propiciam encontrar, descrever e preparar uma descrição da terra. No entanto, algumas exigências devem ser cumpridas, especialmente quanto a informações e símbolos usados na planta. Observe a planta a seguir.

Diante do exposto, analise as seguintes afirmativas.

I. Nesta planta topográfica confeccionada faltam ser acrescidos o título e a legenda para poder ser registrada em cartório.

II. O topógrafo deverá fornecer uma declaração quanto à precisão do levantamento de campo e o método usado para determinar a área dessa terra.

III. Em áreas onde há casas ou outras construções (existentes ou que serão construídas) deve ser dada uma nota informando se a terra é abaixo ou acima do nível de inundação.

IV. Os números do livro de escrituras e de páginas do cartório são frequentemente informados, sendo obrigatória a apresentação dos confrontantes da terra. Nesta planta, os confrontantes são quatro: os senhores William G. Smith, Jonas N. Brown, John W. Hill e B. P. Farrar.

Estão corretas apenas as afirmativas

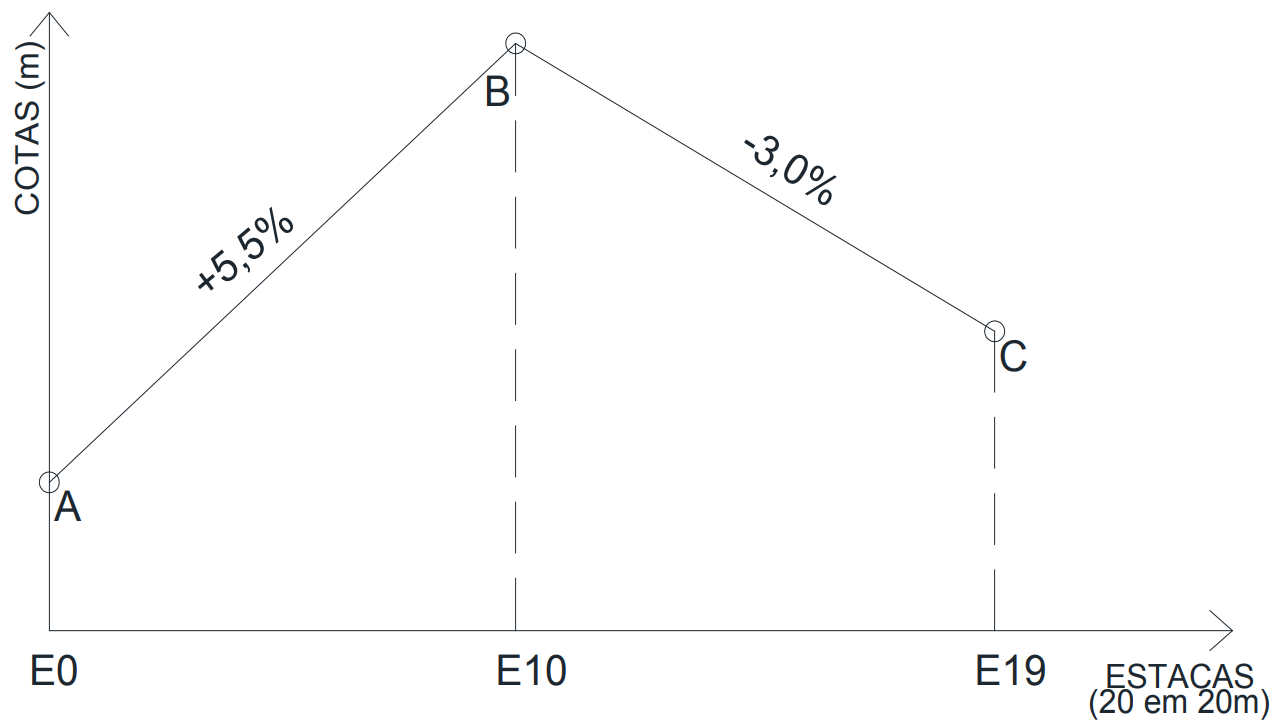

Analise o perfil longitudinal de um trecho de uma rodovia no desenho abaixo:

As diferenças de nível entre as estacas E0 e E10 e também entre as estacas E10 e E19 são, respectivamente,

INSTRUÇÃO: Para responder as questões (35) e (36), considere a distância entre estacas igual a 20 metros.

Num projeto de estradas rurais, partiu-se da estaca 200 + 10,00 metros, de altitude igual a 300,00 metros. Considerando a inclinação em aclive deste trecho igual a + 5%, chegou-se à estaca 212 + 18,00 metros com a altitude igual a

Em uma carta topográfica de escala 1:10000 e equidistância entre curvas de nível de 10 m, a declividade entre dois pontos que estão sobre curvas de níveis diferentes e vizinhas foi calculada como sendo de 50%. Considerando-se tais informações, qual é a distância entre esses dois pontos na representação?

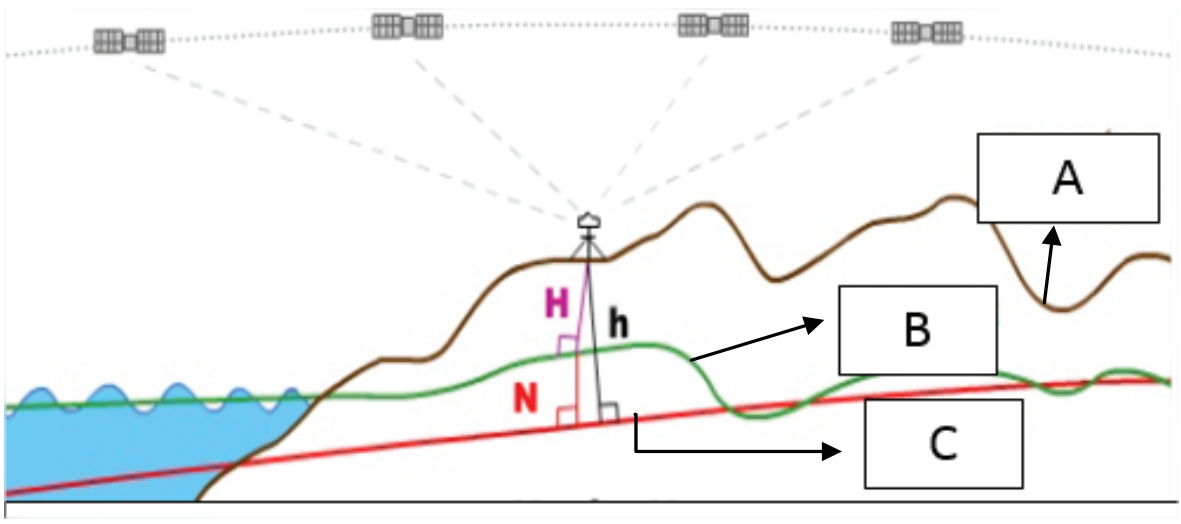

Observe a figura a seguir:

Fonte: IBGE (2016)

As superfícies “A”, “B” e “C” representam, respectivamente,

O sistema de projeção topográfica (ou sistema topográfico local) é o sistema de projeção utilizado em levantamentos topográficos pelo método direto clássico para a representação das posições relativas dos acidentes levantados, através de medições angulares e lineares, horizontais e verticais. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As projetantes são ortogonais à superfície de projeção, significando estar o centro de projeção localizado no infinito.

( ) A superfície de projeção é um plano normal a vertical do lugar no ponto da superfície terrestre considerado como a origem do levantamento, sendo seu referencial altimétrico referido ao Datum vertical brasileiro.

( ) O plano de projeção tem a sua dimensão máxima limitada a 80 km, a partir da origem, de maneira que o erro relativo, decorrente da desconsideração da curvatura terrestre, não ultrapasse 1/35000 nesta dimensão e 1/15000 nas imediações da extremidade desta dimensão.

( ) A localização planimétrica dos pontos, medidos no terreno e projetados no plano de projeção, se dá por intermédio de um sistema de coordenadas cartesianas, cuja origem coincide com a do levantamento topográfico.

( ) O eixo das ordenadas é a referência azimutal que, dependendo das peculiaridades do levantamento, pode estar orientado para o norte geográfico, para o norte magnético ou para uma direção notável do terreno, julgada importante.

A sequência está correta em

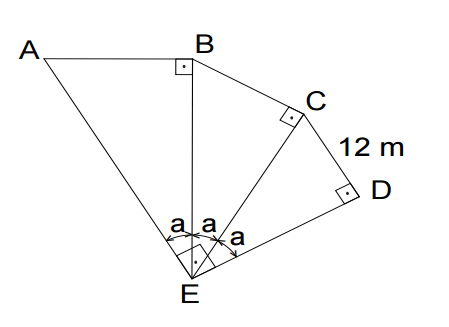

Um engenheiro agrimensor realizou o levantamento topográfico de um terreno, conforme o desenho abaixo:

Sabendo-se que o lado CD mede 12 m e que AED é um ângulo reto, o comprimento de AB é igual a

Uma carta topográfica em Sistema UTM de coordenadas planas utiliza-se de projeção do tipo

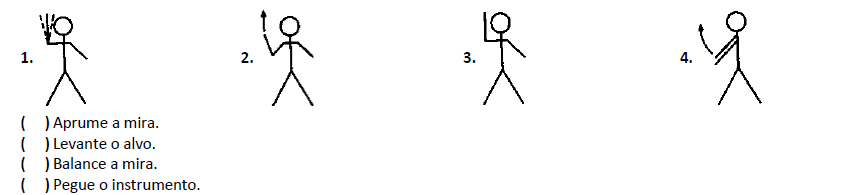

Para todos os tipos de levantamento é essencial ter boa comunicação com os membros da equipe. Na ausência de rádios portáteis, um conjunto de sinais de mão claramente entendidos é fundamental. O operador deve ser muito cuidadoso ao dar sinais claros ao porta-mira. Relacione adequadamente as imagens que representam os sinais de comunicação com as respectivas ações.

A sequência está correta em

No trabalho com curvas de nível é fundamental considerar alguns critérios e regras essenciais. Diante do exposto, marque V para as afirmativas verdadeiras e F para as faltas.

( ) Quando a superfície do terreno é irregular e acidentada, as curvas de nível serão regulares.

( ) As curvas de nível são desenhadas perpendiculares à direção da inclinação do terreno e, então, a água escoa perpendicularmente às curvas de nível.

( ) As curvas de nível conectam pontos de cotas diferentes.

( ) As curvas de nível que cortam cursos d’água ou linhas de drenagem têm forma aproximada de ∩ ou de , apontando para montante.

A sequência está correta em

Para determinação da altura de uma torre de alta tensão, instalou-se um teodolito a uma distância horizontal de 20,0 metros desta torre, em um ponto de cota igual a 500,0 metros. Mediu-se um ângulo de inclinação de 45^o até o topo desta torre. Sabe-se que a altura de instalação do aparelho é igual a 1,6 metros e a cota da base da torre é de 494,0 metros.

A altura desta torre é de

Sabendo que o azimute de um alinhamento é de 120º0’ 0”, o azimute inverso ou contra-azimute é de

Na representação do relevo em uma carta topográfica, o que são Curvas de Nível?
