Questões de Concurso sobre Geologia Estrutural

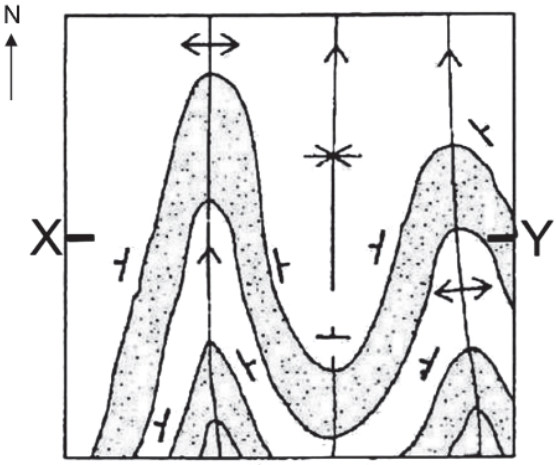

DAVIS, G.H; REYNOLDS, S.J. Structural Geology of Rocks

and Regions (second edition). John Wiley & Sons, Inc. 1996.

p.639. Adaptado.

A elaboração de um perfil X-Y a partir do mapa da Figura acima mostrará

A imagem abaixo reproduzida corresponde a parte do mapa geológico da Folha Serro, MG (SE.23-Z-B-IV), originalmente confeccionada em escala 1:100.000 (CO-DEMIG, 2012).

Na fração aqui reproduzida, destaca-se o traço em planta de um perfil C-C' de direção WSW-ENE, o qual corta contatos litológicos e uma série de falhamentos de empurrão, entre inferidos e identificados, todos com vergência dominante para ENE; as foliações, frequentemente miloníticas, também têm direção dominante NNW e vergência para ENE, quadro que indica regime compressivo de caráter rúptil para a região. A folha compreende, essencialmente, rochas intrusivas, metavulcânicas e metassedimentares cujas idades variam entre o Arqueano e o Meso-proterozoico, ocorrendo localmente diques mesozoicos de diabásio.

Assinale a alternativa cujo perfil MELHOR corresponde à descrição estrutural e à distribuição gráfica de domínios litológicos apresentadas acima para o corte C-C'.

As falhas geológicas podem ser classificadas segundo o movimento relativo entre os dois blocos contíguos. Dentro desse contexto, a falha representada na figura a seguir é do tipo:

As fraturas representam descontinuidades nas propriedades mecânicas das rochas formadas por esforço interno ou externo que, na maioria das vezes, resultam na redução ou perda de coesão. As fraturas, também, geram porosidade e permeabilidade secundária às rochas. Sobre fraturas, é correto afirmar que:

Fazem-se as seguintes afirmações sobre os efeitos geomecânicos da ocorrência de fraturas e descontinuidades em maciços rochosos.

I. Em zonas de cisalhamento, o material que preenche o espaço entre os blocos limitados por essas faixas de ruptura apresenta sempre menor resistência mecânica a solicitações, maior compressibilidade e maior permeabilidade que a rocha não-alterada.

II. A água subterrânea que circula pelas juntas que cortam um maciço não apenas acelera o intemperismo químico como também reduz o atrito estático entre os blocos definidos por essas descontinuidades, o que pode levar a movimentação de massa em diversas situações.

III. As fraturas em rochas maciças variam grandemente em espaçamento, o que, aliado à frequente interseção de conjuntos diferentes, obriga a maior detalhamento dos estudos geotécnicos para identificação de potenciais situações que comprometam a estabilidade de fundações.

IV. Em rochas anisotrópicas, a resistência ao cisalhamento é normalmente maior em direções paralelas ao plano de foliação, pois o deslocamento tende a ocorrer mais facilmente em direções cujo ângulo está próximo da normal ou a até 30o em relação a essas estruturas.

Assinale a alternativa que comporta uma assertiva VERDADEIRA.

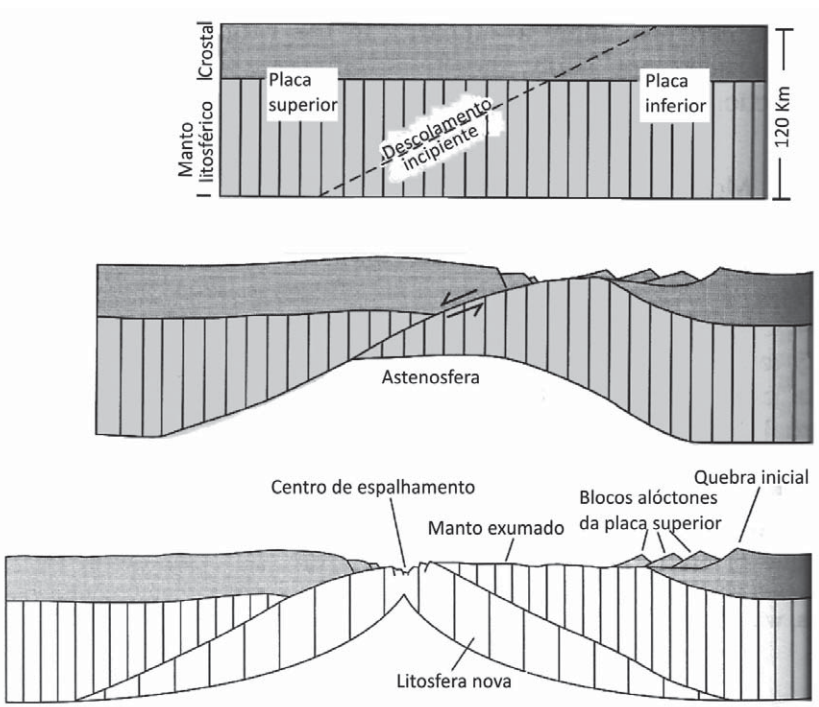

TWISS, R. J.; MOORES, E. M. Structural Geology (second edition). New York: W. H. Freeman and Co., 2007. p.590.

Na Figura acima, representa-se o desenvolvimento de bacias do tipo

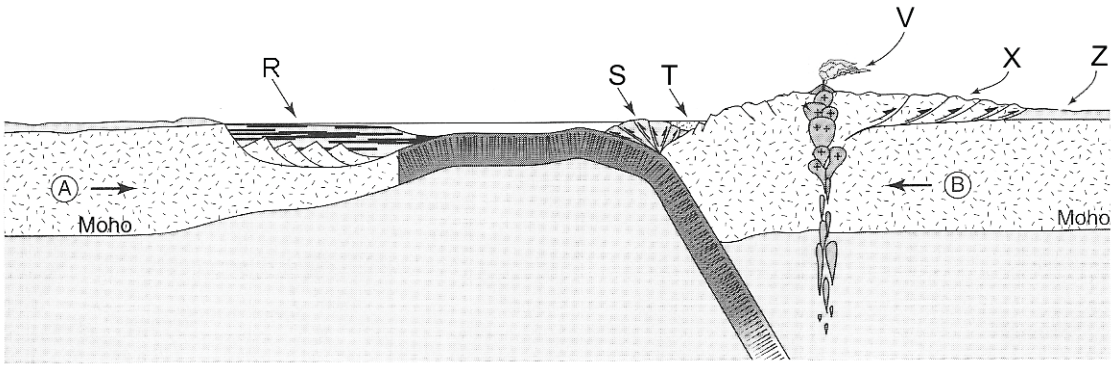

PLUIJIM, B.A.; MARSHAK, S. Earth Structure: an introduction to structural geology and tectonics.

London: W.W. Norton & Co, 2004. p.432.

Com base na Figura acima, as feições geológicas destacadas correspondem, respectivamente, a:

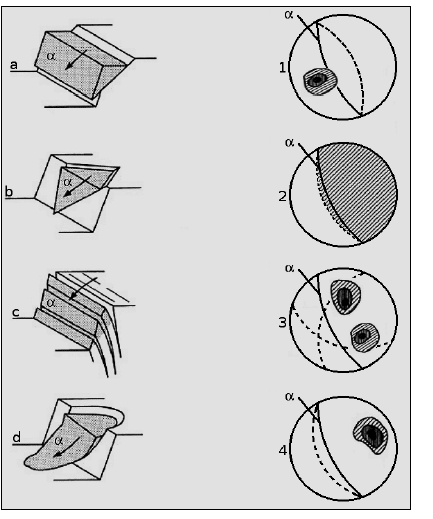

A figura ao lado apre-senta, na primeira co-luna e assinaladas de a a d, quatro situações de ruptura associadas a condições naturais predisponentes; na segunda coluna e assinalados de 1 a 4, projeções estereográficas relacionadas às mesmas feições de ruptura. Na primeira coluna, a face do talude origi-nal é representada por α, e é indicada da mesma forma, nas projeções estereo-gráficas, pelo grande círculo contínuo. Na segunda coluna, as faixas hachuradas correspondem a concentrações dos polos dos planos de ruptura.

A alternativa que faz a CORRETA associação entre a primeira e a segunda colu-nas é:

As denominadas zonas de Wadati-Benioff localizam-se nos limites de placas

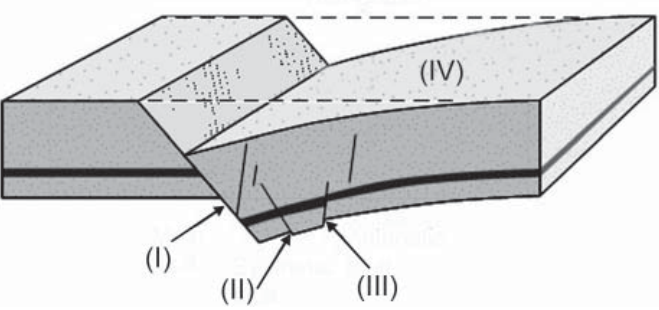

FOSSEN, H. Structural Geology. New York, Cambridge University Press, 2010. p. 154. Adaptado.

Na Figura acima, os elementos estruturais assinalados correspondem, respectivamente, a

O Manto Superior, localizado abaixo da Moho e estendendo-se até uma profundidade de, aproximadamente, 400 km, tem composição predominantemente

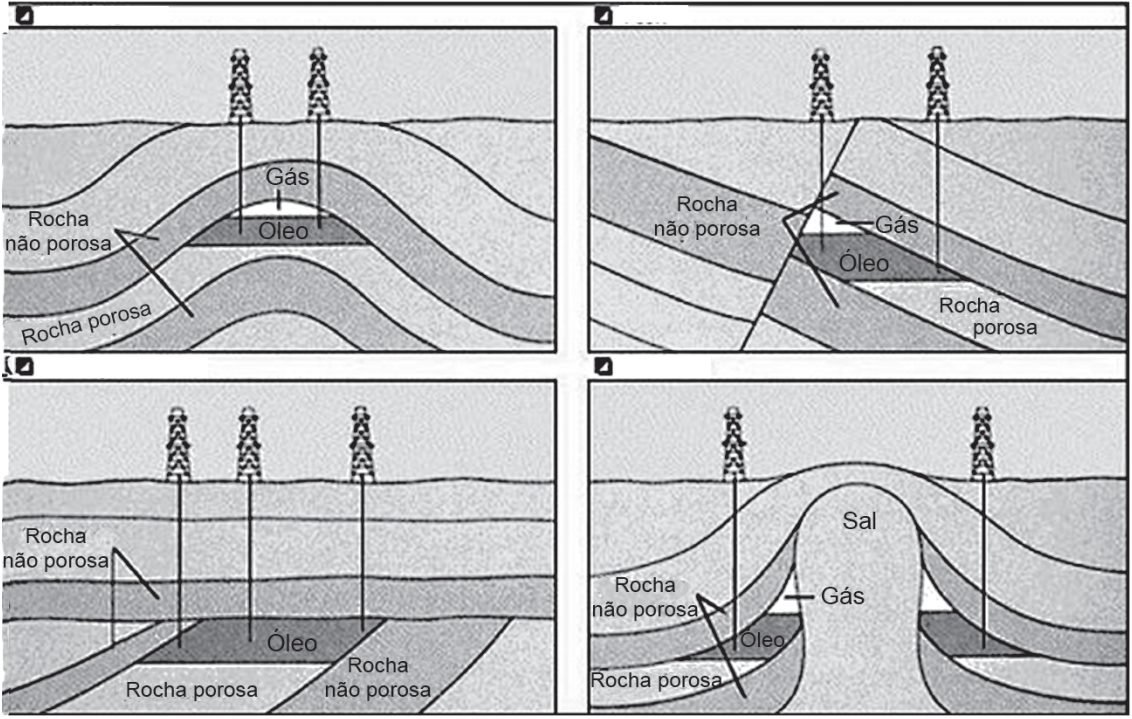

Disponível em: <http://www.geomore.com/oil-and-gas-traps>. Acesso em: 10 de mar de 2018. Adaptado.

Nas Figuras acima, estão representadas armadilhas (trapas) de hidrocarbonetos do tipo

Em dobras sinclinais, as camadas estratigráficas mais recentes localizam-se na parte exterior da dobra.

A expansão do assoalho oceânico, evidência física que consolida a Teoria da Tectônica de Placas, foi confirmada por

Trapas mistas combinam

Dobras podem ocorrer em regime de deformação

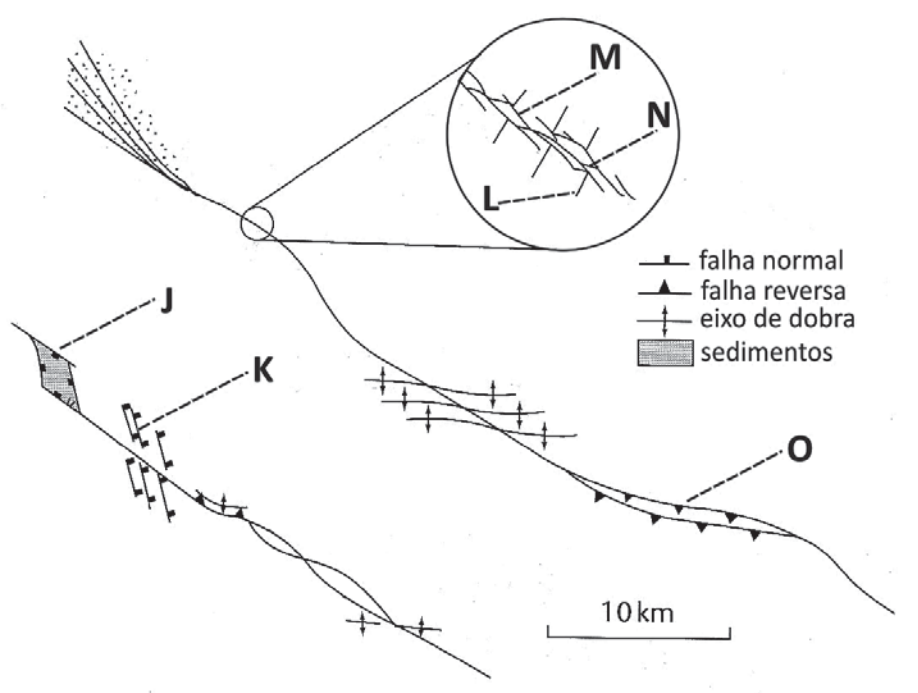

ALLEN, P.A.; ALLEN, J.R. Basin Analysis: Principles and Applications.

Oxford: Blackwell Publishing, 2005. p.200. Adaptado.

A Figura acima representa, em planta, feições geológicas associadas a duas falhas transcorrentes subparalelas. Tais feições correspondem, respectivamente, a:
