Questões de Concurso sobre Topografia

_

Internet: <www.cartografica.ufpr.br>.

_

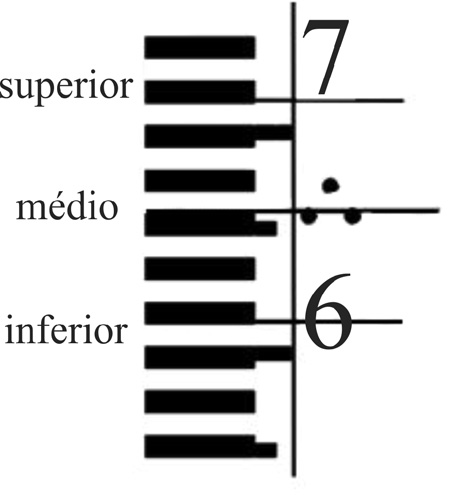

A figura mostrada ilustra parte de uma mira utilizada em levantamentos topográficos. A leitura correta do ponto indicado como “médio” na referida figura corresponde a

O levantamento topográfico planimétrico, é a projeção plana que apresenta informações medidas na horizontal. É a operação que tem por objetivo a determinação, no terreno, de todos os dados necessários à representação das suas características no plano horizontal. A planimetria contempla as medidas de ângulos e distâncias projetadas neste plano. O levantamento planimétrico é imprescindível no empreendimento mineiro, e possibilita o cálculo de áreas com exatidão. Neste sentido, Qual o método de levantamento planimétrico aplicado em áreas pequenas ou amarrações de detalhes (artificiais e naturais), realizado com a utilização dos equipamentos apropriados (teodolito, trena e balizas), em que se deve instalar um ponto no interior da área a ser levantada, sobre o qual se posiciona o teodolito para a determinação dos azimutes e distâncias para cada um dos vértices do polígono?

A topografia está conosco há milhares de anos e, nas últimas décadas, tem sido quase inacreditáveis os avanços dessa tecnologia. A topografia é a ciência que trata

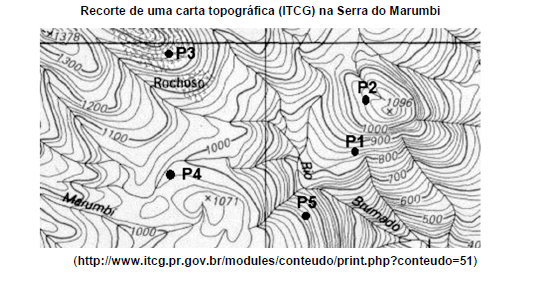

A figura abaixo se refere a um recorte de uma carta topográfica da Serra do Marumbi. Nela notam-se diversas curvas de nível, bem como as drenagens cortando perpendicularmente.

De acordo com a figura, o ponto na carta situado em maior altitude é

A Canadian Association of Aerial Surveyors introduziu o termo geomática para abarcar as seguintes disciplinas:

A Topografia é dividida em dois ramos: Topologia e Topometria. A Topologia pode ser definida como a parte da Topografia que se preocupa com as formas exteriores da superfície da Terra e as leis que regem o seu modelado. Já a Topometria é um ramo da Topografia que tem como objetivo as medições de elementos característicos de uma determinada área.

Sobre os ramos da Topografia, analise as afirmativas a seguir.

I - Duas divisões possíveis da Topometria são a Altimetria e a Planimetria.

II - A Topologia pode ser definida como a parte da Topografia que se preocupa com as formas exteriores da superfície da Terra e as leis que regem o seu modelado.

III - A Planimetria é a parte da Topografia que estuda o terreno levando em consideração as dimensões e coordenadas planimétricas. Nesse caso não se tem ideia do relevo do terreno em questão, estudando-se apenas suas distâncias e ângulos horizontais, localização geográfica e posição (orientação).

IV - A Altimetria é a parte da Topografia que estuda o terreno levando em consideração somente dimensões e coordenadas altimétricas. Nesse caso se tem ideia do relevo do terreno em questão , estudando-se suas distâncias e ângulos verticais.

Está(ão) correta(s) a(s) afirmativa(s):

A Topografia é a ciência que utiliza informações (dados), instrumentos e métodos para obter a representação gráfica de uma porção territorial, e é classicamente dividida em topometria e topologia. Os fundamentos de topografia incluem assuntos como a cartografia, a geodésia e a topografia sensu strictu (planimetria e altimetria). Entretanto alguns autores consideram a topografia como parte das ciências geodésicas. Além disso, o conhecimento topográfico depende de informações oriundas da cartografia. Com base em informações de Geodésia e Topografia, indique se as seguintes afirmativas são verdadeiras (V), ou falsas (F):

(_) O plano topográfico é uma projeção ortogonal da superfície terrestre que leva em consideração sua curvatura;

(_) Altitude é a distância medida na vertical entre um ponto da superfície física da terra e a superfície de referência altimétrica, representado pelo nível médio dos mares prolongado nos continentes;

(_) Cota é a distância vertical que separa os pontos topográficos considerados, podendo ser positiva ou negativa , conforme os pontos estudados estejam acima ou abaixo daquele tomado como nível de comparação;

(_) O Datum vertical oficial para todo o território brasileiro é uma referência de nível (RN) estabelecida no porto de lmbituba (SC) que possui um marégrafo instalado e que fornece esta altitude de referência;

(_) Desnível é a distância medida ao longo da vertical de um ponto até um plano de referência qualquer e arbitrário.

A partir da reunião de afirmativas verdadeiras (V) e/ou falsas (F), indique qual das alternativas a seguir está correta:

Calcule a distância aproximada de uma posição na Terra que erraremos se errarmos o tempo por 0,2 segundos, considerando que a distância espacial é determinada pela medição do tempo necessário para que os sinais do satélite atinjam nossa posição e a velocidade da luz no vácuo de 299.792.459 metros por segundo.

Dentre os principais problemas de caráter geológicogeotécnico que afetam os municípios está a erosão, responsável, entre outros, pelos assoreamentos dos rios e lagoas, ocasionando enchentes, desabamentos, etc. Sobre erosão, é correto afirmar:

Ao desenhar um perfil topográfico na escala 1:250, uma diferença de 2 mm no papel corresponderá a um erro de

No Brasil, o Datum Horizontal utilizado para levantamentos topográficos até 1979 era o de Córrego Alegre, cujo elipsoide de referência era o de Hayford. A partir daquele ano qual Datum foi utilizado?

Sabendo que o azimute de um alinhamento é de 120º0’ 0”, o azimute inverso ou contra-azimute é de

O conjunto de operações no campo e no escritório, por meio de instrumentos com baixa precisão e execução fácil e rápida, destinado à obtenção dos elementos necessários à representação geométrica de certa extensão de terreno é denominado

As medições obtidas em um levantamento de campo, ao serem processadas em diferentes aplicativos topográficos, podem apresentar significativa discrepância entre seus resultados. A automatização dos métodos de cálculos para levantamentos topográficos facilitaram as atividades de escritório, entretanto existe a necessidade de conhecer

A palavra Topografia é originada do idioma grego Topos Graphen. Após a tradução para a língua portuguesa têm-se Topos significando lugar ou região e Graphen equivalente a descrição, ou seja, descrição de um lugar.

Em relação à definição de Topografia, analise as afirmativas abaixo.

I - Não há diferenciações entre a Topografia e a Geodésia, ou seja, ambas trabalham toda a esfera terrestre em quaisquer escalas e métodos de representação.

II - Topografia é uma ciência que estuda, projeta, representa, mensura e executa uma parte limitada da superfície terrestre não levando em conta a curvatura da Terra, até onde o erro de esfericidade poderá ser desprezível.

III - a Topografia estuda apenas uma porção limitada da superfície terrestre, enquanto que a Geodésia admite uma maior dimensão estudando porções maiores que à limitada para a Topografia, ou seja, até mesmo a toda a Terra.

IV - Ao deixamos de considerar a curvatura da Terra, não trabalhamos mais com os planos topográficos (dimensões planimétricas, altimétricas, posição, orientação e coordenadas locais), significando que não estamos mais trabalhando com a Topografia.

Está(ão) correta(s) a(s) afirmativa(s):

Atualmente, o topógrafo utiliza instrumentos eletrônicos para medir, visualizar e registrar distâncias e posições de pontos automaticamente. Dentre os instrumentos utilizados pelo topógrafo, pode se listar

A figura abaixo representa um trecho de uma carta topográfica sem escala horizontal.

Com base nos dados da figura, é correto afirmar que

extensão de uma zona de falhas é representada em mapa por dois pontos de coordenadas conhecidas, denominados de X e Y. Sabendo-se que o ponto X tem coordenadas 7.900.000N / 540.000E, que o ponto Y tem coordenadas 7.940.000N / 570.000E e que o sistema de coordenadas representado no mapa é UTM, é correto afirmar que

da estrutura superficial e da natureza do carste.
