Questões de Concurso sobre Topografia

A folha topográfica com nome Parambu possui a seguinte nomenclatura no mapeamento sistemático brasileiro: SB-24-Y-A-III. Com base na articulação das folhas cartográficas adotadas no Brasil, assinale a alternativa correta.

A respeito dos diferentes métodos de posicionamento GNSS, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. No posicionamento absoluto, as coordenadas são determinadas utilizando-se apenas um receptor, sem necessidade de estação de referência, estando sujeitas integralmente aos erros de órbita, relógio e propagação atmosférica.

II. No posicionamento relativo estático, dois ou mais receptores rastreiam simultaneamente os mesmos satélites, permitindo o cancelamento de erros correlacionados por meio da formação de diferenças entre observações.

III. O método RTK (Real Time Kinematic) baseia-se exclusivamente em observações de pseudodistância, dispensando o uso da fase da portadora para obtenção de precisão centimétrica.

Em um levantamento aerofotogramétrico, uma câmara métrica com distância focal de 150 mm foi utilizada em voo a uma altura média de 1.500 m em relação ao terreno. Considerando os fundamentos da fotogrametria, assinale a alternativa correta.

Nas imagens de radar, os sensores captam os sinais emitidos pelos objetos, que são influenciados por vários fatores, como, por exemplo, declividade, rugosidade das rampas, umidade, ângulos de inclinação do sensor.

Após realizar o levantamento topográfico planimétrico de uma área que necessita de reforço de solo, o topógrafo obteve as seguintes coordenadas:

Dadas as coordenadas, qual é a medida da área que necessita de reforço de solo?

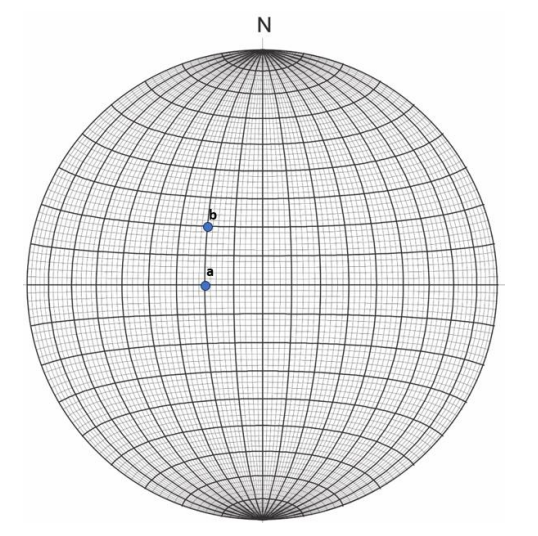

A construção de uma rodovia produziu um talude em rocha basáltica que sofreu ruptura em um plano de fratura alguns dias depois. O polo do talude está representado no ponto “b” do diagrama de projeção estereográfica de igual área (diagrama de Schmitd), mostrado a seguir, e o polo do plano de ruptura do maciço rochoso, no ponto “a”. Com base nas projeções da figura, assinale a alternativa correta.

Nos mapas temáticos graduados, o campo da tabela de atributos escolhido para ilustrar o mapa apresenta valores numéricos, de modo que todas as geometrias da camada possuem um valor dentro do intervalo definido entre o mínimo e o máximo, o que permite a escolha da quantidade de faixas de valores e das opções de quebra entre elas (graduação).

As feições geográficas são construídas a partir de pontos, linhas e áreas, portanto, suas descrições podem consistir na medida de feições, como tamanho, distribuição, padrão, orientação, vizinhança, contiguidade, forma e escala, desde que não se refiram à topologia.

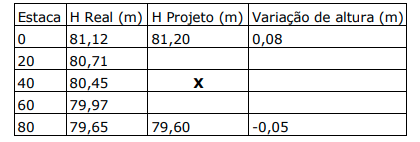

Após a realização do levantamento topográfico planialtimétrico, foram determinadas as cotas dos pontos do eixo da pista atual. No projeto de pavimentação, a ideia é manter as cotas entre as estacas 00 e 80, fazendo uma rampa, com declividade constante de 2%, conforme apresentam as cotas de projeto. Sabendo que a variação de altura é a diferença entre a altura de projeto, subtraída a altura real da via, analise o quadro a seguir:

Em relação à estaca 40, assinale a alternativa que identifica corretamente o valor de X e se a estaca será aterrada ou cortada.

A fotointerpretação é definida como o ato de examinar e identificar objetos (ou situações) em fotografias aéreas (ou outros sensores) e determinar seu significado, e a fotointerpretação é a previsão do que pode ser visto na imagem. Assim, pode -se afirmar que:

Para realizar a verificação de um procedimento de campo numa condição de nivelamento, as seções devem ser niveladas e contraniveladas (nivelamento geométrico duplo), e os desníveis obtidos nos dois casos comparados. Numa determina situação de duplonivelamento foram obtidos os dados indicados abaixo:

I - Desnível do nivelamento DHNIV = 2,458 m (sentido de A para B).

II - Desnível do contranivelamento DHCON = - 2,460 m (sentido de B para A).

III - Distância nivelada (nivelamento) DNIV = 215,13 m.

IV - Distância nivelada (contranivelamento) DCON = 222,89 m.

Para a implantação de rede de nivelamento local, considerando uma situação de verificação de erro de classe II, a tolerância altimétrica (t) será:

Sabendo que a direção do alinhamento AB é conhecida pelo Azimute de valor igual a 203°14’, solicita-se calcular as coordenadas retangulares absolutas do vértice B, sabendo que na estação A as coordenadas retangulares previamente conhecidas são XA= 8.000,00 e YA= 10.000,00 e conhecendo a distância entre os pontos que é igual a 213 m.

Deseja-se calcular a área de uma propriedade localizada em uma carta na escala 1:50000. A representação da propriedade no mapa aborda uma área de 20 cm x 30 cm. Qual a área da propriedade em ha?

A bússola do geólogo é uma ferramenta indispensável em atividades de campo, pois permite o cadastramento de estruturas geológicas e a navegação em campo. Sobre a bússola do geólogo, é INCORRETO o que se afirma em:

À forma de relevo delineada por uma vertente longa, de inclinação suave, e outra vertente curta, com inclinação abrupta, dá-se o nome de:

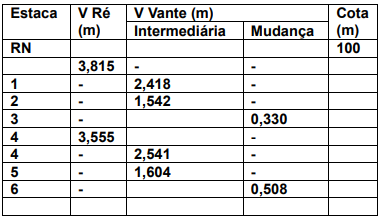

De acordo com a Tabela de nivelamento geométrico, a cota no ponto 6 (C6) será igual a:

O Serviço Geológico do Brasil estabelece que a escala dos mapas de riscos geológicos em áreas urbanas seja de 1:10.000 ou superior.

Um terreno foi estaqueado, conforme, esquema abaixo, para fins de trabalho de terraplenagem. Sabendo que o espaçamento entre estacas é de 20m, e que a declividade na direção das linhas é -3% (declive) e na direção das colunas é – 4% (declive). Determine a cota dos pontos A3 (C_A3) e C2 (C_C2) sabendo que a cota do terreno para a estaca A1 = 100,00 m.

Em campanhas de mapeamento geológico, é comum a retirada de amostras de rocha para estudos petrográficos, geoquímicos e geocronológicos. As amostras são obtidas diretamente das exposições rochosas (afloramentos) por meio de martelo de geólogo/ponteiras, perfuratrizes manuais ou sondagens rotativas. Em relação à coleta e à preparação da amostra, é CORRETO o que se afirma em:

A topografia é definida como a ciência aplicada que tem como objetivo estudar e desenvolver métodos e instrumentos destinados a levantar e processar dados do terreno, a partir dos quais seja possível representar graficamente a realidade física em um documento cartográfico. Neste sentido é correto afirmar que:
