Questões de Concurso sobre Topografia

A precisão de uma distância igual a 1.500 metros, medida com uma estação total que tem a precisão nominal de ± (5 mm + 5 ppm), em mm, é igual a

Durante a medida de distâncias com uma trena, alguns erros sistemáticos e grosseiros podem ser cometidos.

Entre esses erros, é correto citar

Executou-se um nivelamento geométrico de uma canalização de esgoto para a prefeitura de Timóteo, partindo do RN1 de cota igual a 100,00 metros, construindo-se a seguinte caderneta de campo.

Caderneta de campo de nivelamento geométrico.

Fonte: Elaborado pela Banca, 2020.

Neste caso, é correto afirmar que a cota do RN2, em metros, é igual a

Numa representação de mapa a escala gráfica representada foi a seguinte . A representação numérica da mesma em cm é:

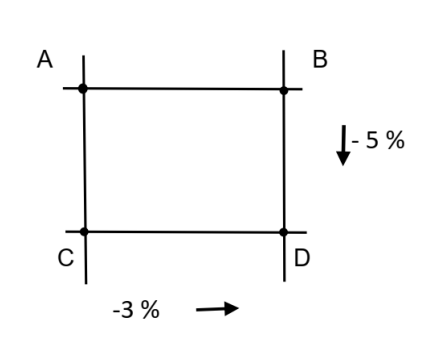

Um terreno foi estaqueado conforme esquema abaixo para fins de terraplenagem.

Dados: espaçamento entre estacas 20 m

Declividade do terreno na direção das linhas = - 3% (Declive)

Declividade do terreno na direção das colunas= -5% (Declive)

Cota no ponto A = 10

Pede-se: A cota referente ao ponto D, será:

Utilizando a fórmula abaixo, encontre o azimute magnético, onde o azimute verdadeiro é igual a AZv=39º 17' e a declinação magnética D=19º 36':

Az_v = Az_m + (-D)

Utilizando a fórmula abaixo, encontre o azimute verdadeiro, onde o azimute magnético é igual a AZm=25º 10' e a declinação magnética D=9º 40':

Az_v = Az_m + (-D)

De acordo com um levantamento altimétrico realizado pelo método do nivelamento geométrico, a cota no ponto 10 é:

Nos fundamentos de topografia Rumo é:

Em uma planta topográfica, foi observada a seguinte convenção ao longo de uma via:

Esse símbolo representa:

Considere que, em uma estação total configurada em grados, a medida do ângulo entre dois alinhamentos resultou 377,5244^g . Esse mesmo ângulo medido em graus sexagesimais corresponde a:

Com uma estação total estacionado na estaca 0 visaram-se no sentido horário sucessivamente os pontos 1 e 2 obtendo-se:

Azimute 0-1 = 115º25’

Distância 0-1 = 119m

Az 0-2 = 223^o 25’

Distância de 0-2 = 129 m

Pede-se: A distância horizontal entre as estacas 1 e 2 é de aproximadamente:

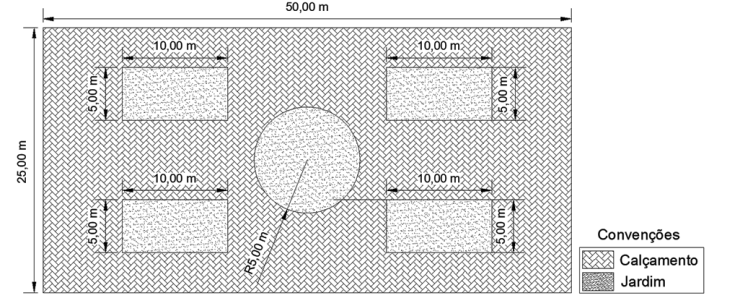

Uma prefeitura deseja calçar uma praça pública, conforme figura a seguir. Considere $\pi$ (pi) igual a 3,14.

Fonte: Elaborado pela Banca, 2020.

A área de calçamento a ser comprada, em metros quadrados, é de

Observe a figura:

Esse acessório topográfico é utilizado em determinados levantamentos em conjunto com

De acordo com as informações especificadas na Tabela abaixo, cujas cotas estão representadas em metros, a cota na qual o volume de corte e aterros podem ser considerados iguais é:

Ao elaborar um mapa geológico de uma determinada região geográfica, o geólogo deve inserir diversas informações básicas no mapa como: título, ano, escala, autores, créditos institucionais, referência bibliográfica sugerida, convenções geológicas e cartográficas, seção geológica e coluna geológica/estratigráfica, dentre outras.

Em relação às informações da coluna geológica/estratigráfica, assinale a alternativa que representa uma informação que não é prioritária.

Considere as afirmativas a seguir e registre V, para verdadeiras, e F, para falsas:

(_) Escorregamento (slide) possui muitos planos de deslocamentos e podem ser classificados em planares, circulares e em forma de cunha.

(_) Corridas (flows) possuem poucas superfícies de deslocamentos e velocidade média.

(_) Quedas (falls) possuem escorregamentos com planos de deslocamentos ou com plano inclinado e movimento de baixa velocidade.

Assinale a alternativa com a sequência correta:

Ao realizar a avaliação de forma indireta de área em uma planta planialtimétrica, a área resultou em 2000 cm2 para uma escala de 1:500. A quantos hectares aproximadamente corresponderá a área no terreno?

É correto afirmar que o equipamento topográfico que permite medir e gravar os ângulos horizontais, verticais e distâncias em formato digital é

Um helicóptero na altitude de 1.200 m, na mesma vertical do ponto A, está a mais de 5 km do ponto P em linha reta.
