No circuito da figura III, se A = 1, B = 1, C = 0 e D = 1...

1
Q536150
Informática Programação
Teclas de Atalhos
Compartilhar
Ano: 2009
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - INMETRO - Pesquisador em Metrologia - Área Informática Aplicada à Metrologia Legal - 2009

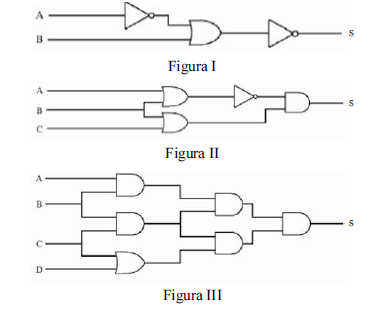

Imagem associada para resolução da questão

Considerando os circuitos lógicos nas figuras I, II e III acima, julgue os itens subsequentes, com relação a conceitos de álgebra booleana.

No circuito da figura III, se A = 1, B = 1, C = 0 e D = 1, a saída S será igual a 0.

C
Certo
E
Errado
