Ano: 2008
Banca: Fundação CESGRANRIO - CESGRANRIO
Prova: CESGRANRIO - INEA - Técnico - Área Desenho - 2008

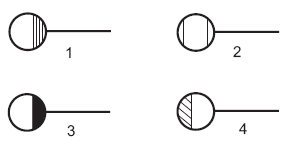

Observe os símbolos a seguir.

De acordo com a NBR 8160/1999 (Sistemas prediais de esgoto sanitário – projeto e execução), as representações de ralo sifonado e de caixa sifonada, respectivamente, são

A

1 e 2

B

1 e 3

C

2 e 4

D

4 e 1

E

4 e 3
