Com relação aos requisitos para apresentação em folhas de desenho, apontados pela ABNT NBR 16.752:2020 – Desenho técnico, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) As folhas de desenho podem ser utilizadas tanto na posição horizontal como na vertical. Contudo, convém que formatos maiores do que A4 sejam utilizados na posição horizontal.

( ) A legenda deve estar posicionada na horizontal e situada no canto inferior direito do quadro, apresentando, em todos os formatos, 180 mm de comprimento e altura variável.

( ) Do formato básico, denominado A1 (841 mm x 1.189 mm), deriva-se a série ISO-A (por exemplo, A2, A3 e A4) pela sua bipartição sucessiva.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A NBR 16752:2020 é uma norma técnica brasileira que estabelece as regras e orientações para o desenho técnico em projetos. Ela define as informações que devem ser incluídas em uma folha de desenho, incluindo dimensões, tolerâncias, acabamentos, materiais, entre outros aspectos. Assinale a alternativa correta de acordo com esta norma.

Quando necessário, os formatos das folhas utilizadas em desenho técnico podem ser estendidos. Indique, dentre alternativas a seguir, qual corresponde à regra que a ABNT (NBR 16752:2020) estabelece para determinar as dimensões de um formato estendido, completando a frase “os formatos estendidos são obtidos pela combinação das dimensões do lado menor de um formato com o lado mais longo…

Seguindo as recomendações da ABNT NBR 16.752:2020 – Desenho técnico, relacione a Coluna 1 à Coluna 2, associando cada escala ao seu tipo.

Coluna 1

1. Natural.

2. Ampliação.

3. Redução.

Coluna 2

( ) Escala 2:1.

( ) Escala 1:1.

( ) Escala 1:50.

( ) Escala 10:1.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A ABNT NBR 16752 dispõe sobre requisitos para apresentação em folhas de desenho. Entre estes requisitos, traz os valores de espaçamento para margens (esquerda, direita, superior e inferior) e espaço para informações complementares.

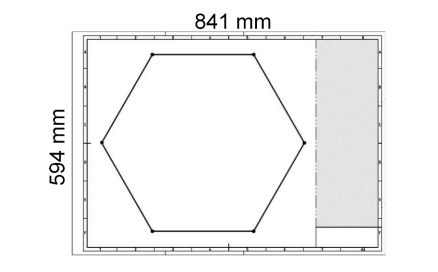

Considere uma folha com dimensões totais de 594 mm por 841 mm, conforme o desenho mostrado, informe a melhor escala para alocar um polígono regular hexagonal, com lados medindo 300 metros cada. O desenho deve considerar a melhor utilização do “espaço para desenho”. Para tanto, a escala a ser utilizada deve ser:

A norma ISO 216 que determina formatos de papel adotados pelo desenho industrial na apresentação de projetos, também foi adotada pela ABNT (atualmente na ABNT NBR 16752:2020). Considerando a relação entre as dimensões (largura x altura) em uma série sequencial de formatos, assinale, dentre as listadas a seguir, a razão correta.

Observe a imagem a seguir:

Fonte: ABNT NBR 16752 (2020), editada.

De acordo com a ABNT NBR 16752/2020, referente a “Desenho técnico – Requisitos para apresentação em folhas de desenho”, os valores para [1], [2], [3], [4], [5], [6] e [7] indicados no espaço de informações complementares são, respectivamente:

As normas da ABNT que contemplam os conceitos de desenho técnico adotam a sequência de séries ‘ISSO-A’ de folhas, partindo da folha A0, com área de, aproximadamente, 1,0 m2 e reduzindo a dimensão de cada folha na medida em que se avança sequencialmente (A1, A2, ...). Cada folha na sequência possui dimensão igual à metade da folha anterior – por exemplo, a folha A1 possui a metade da área da folha A0, a folha A2 possui a metade da área da folha A1, e assim por diante.

(Disponível em: https://www.ufrgs.br/destec/wp-content/uploads/2016/07/FDT.pdf. Notas de Aula-UFRGS.)

(ABNT NBR 16752: 2020. Desenho técnico. Requisitos para apresentação em folhas de desenho.)

Considerando as informações anteriores, analise as afirmativas a seguir.

I. O formato da folha de desenho da série A2 mais utilizado é 420 mm x 594 mm.

II. Na imagem, o valor de X equivale a 841 mm.

III. Na imagem, o valor de Y equivale a 947 mm.

Está correto o que se afirma em

De acordo com a ABNT NBR 16752/20, o tamanho das margens de folhas A3 deve ser de:

Sobre os requisitos para apresentação em folhas de desenho, segundo a ABNT NBR 16752: 2020, é correto afirmar:

De acordo com a ABNT NBR 16752/2020, a folha de desenho formato A2 tem como margem esquerda e direita, respectivamente:

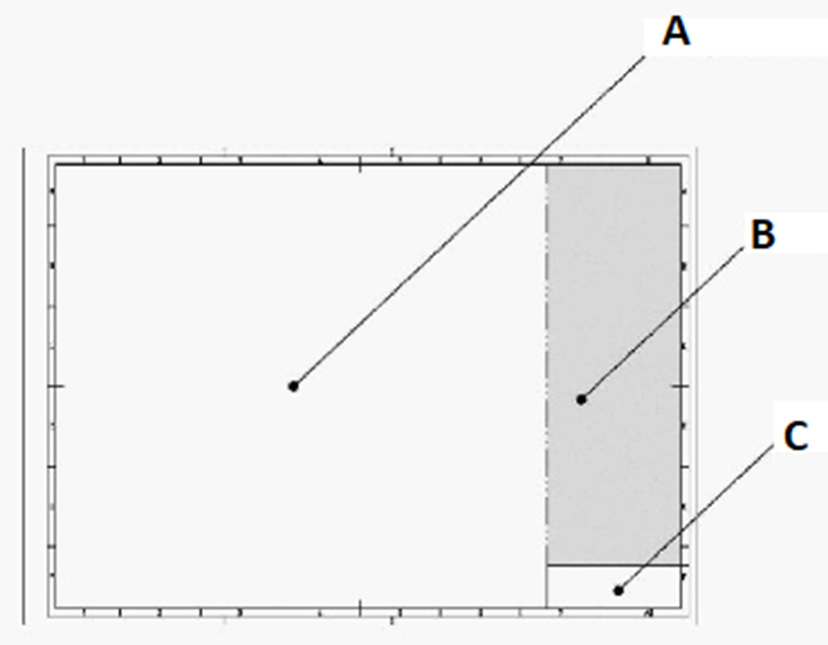

Sobre a disposição geral preferencial dos espaços na folha de desenho representada a seguir, os elementos destacados estão corretamente indicados em

Fonte: NBR 16752/2020

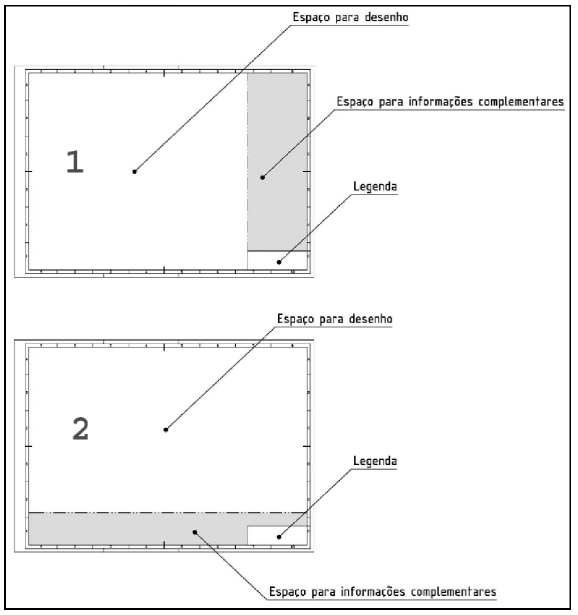

Apresentam-se dois modelos de folha de desenho na imagem.

-

-

Fonte: ABNT NBR 16752/2020, adaptado.

-

Com relação à disposição básica de elementos e ao que informam as indicações, pode-se afirmar que:

Pelo que aponta a ABNT NBR 16752/2020, as dimensões do formato estendido de folha A3.1 é:

A ABNT define na NBR 16752:2020 os requisitos para a apresentação em folhas de desenho técnico. Em relação às margens, assinale a alternativa que apresenta as dimensões especificadas na norma para as folhas A0, A1, A2, A3 e A4.
