As inspeções das edificações devem ser feitas de forma sistêmica, considerando a complexidade dos sistemas e das instalações existentes para constatação das anomalias e falhas de manutenção, uso e operação, considerados os requisitos dos usuários. Conforme a NBR 16747:2020, sobre as etapas do processo de inspeção predial, assinale V, se verdadeiras, ou F, se falsas.
( ) Além das características construtivas, idade das instalações e da construção e vida útil prevista, avaliação da expectativa sobre o comportamento em uso.
( ) Anamnese para a identificação de características como histórico de manutenção, intervenções, reformas e alterações de uso ocorridas.
( ) Identificação de vícios ocultos que não tenham manifestado funcionamento inadequado, sintomas ou sinais aparentes, ou que somente possam ser identificados por ensaios específicos.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
V – V – F.
B
V – F – V.
C
F – F – F.
D
F – F – V.
E
F – V – F.
Considerando os termos e definições da norma ABNT NBR 13752, o desgaste da construção ou de suas partes, em consequência de seu envelhecimento natural, em condições normais de utilização e manutenção, é denominado:
A
falha.
B
disrupção.
C
deterioração.
D
decrepitude.
E
obsolescência.
Segundo a NBR 16868-2 (Alvenaria estrutural: execução e controle), no momento do recebimento dos insumos, deve-se evitar o empilhamento de mais de 10 sacos de cimento, no entanto, no caso específico de armazenamento por até 15 dias, admite-se as pilhas de até:
A
12 sacos.
B
14 sacos.
C
15 sacos.
D
20 sacos.
As informações técnicas de um desenho, como escala, identificação do desenhista e do projetista, datas e empresa proprietária, estão reunidas em um descritivo localizado no canto inferior da folha, conforme orientação da NBR 16752:2020.
Esse descritivo técnico denomina-se
A
Dobramento de desenho.
B
Moldura.
C
Escala normalizada.
D
Propriedade normalizada.
E
Legenda.
Segundo a NBR 16747:2020, que fornece diretrizes, conceitos, terminologia e procedimentos relativos à inspeção predial, visando uniformizar metodologia, estabelecendo métodos e etapas mínimas da atividade, é um conteúdo (mínimo) preconizado pela norma a constar no laudo técnico de inspeção predial, EXCETO:
A
Classificação das irregularidades constatadas.
B
Lista dos sistemas, elementos, componentes construtivos e equipamentos, exceto não inspecionados.
C
Documentação solicitada e documentação disponibilizada.
D
Organização das prioridades em patamares de urgência, tendo em conta as recomendações apresentadas pelo inspetor predial, conforme estabelecido em item da norma.
E
Nota obrigatória de encerramento, qual seja: Este Laudo foi desenvolvido por solicitação de (nome do contratante) e contempla o parecer técnico do(s) subscritor(es), elaborado com base nos critérios da ABNT NBR 16747.
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Um escritório de arquitetura está elaborando pranchas A1 do projeto de um edifício público. A equipe de arquitetos precisa seguir as normas técnicas brasileiras para garantir a padronização da documentação. Com base na NBR 16752:2020 e na Figura abaixo, que representa a configuração de uma prancha, em que estão indicadas as margens mínimas obrigatórias, assinale a alternativa que apresenta corretamente as dimensões das margens apresentadas nas letras A e B, respectivamente.
A
25; 15.
B
20; 10.
C
25; 10.
D
25; 20.
E
30; 15.
A NBR 16752:2020 estabelece que, na legenda de um desenho técnico, devem constar, entre outros dados, o nome do proprietário legal; o título; o número de identificação; e o responsável pelo conteúdo.
C
Certo
E
Errado
A norma NBR 16752 Desenho técnico - Requisitos para apresentação em folhas de desenho (ABNT, 2020) especifica que o formato A4 possui dimensões de 210 mm por 297 mm. Especifica, ainda, que as margens esquerda, direita, superior e inferior, para os formatos da série ISO-A, devem ser, respectivamente, de 20 mm, 10 mm, 10 mm e 10 mm. Considerando o espaço para desenho de uma folha A1 horizontal, qual a escala deve ser utilizada para a representação gráfica, com maior legibilidade, da implantação de um projeto em um lote urbano de 10 m por 50 m?
A
1:50
B
1:75
C
1:100
D
1:150
E
1:200
Considerando a definição dos espaços em folha de desenho abordada na Norma ABNT NBR 16752-2020, esta deve ser composta por?
A
Espaço para desenho, logotipo e layout;
B
Espaço para desenho, legenda e espaço para informações complementares;
C
Layout, legenda e espaço para informações complementares;
D
Espaço complementar, desenho e layout.
As escalas a serem utilizadas nos desenhos técnicos são apresentadas na NBR 16752:2020. De acordo com esta Norma, as letras A, B e C na Figura 3 referem-se, respectivamente, a:
Redução | Natural | Ampliação |
A | B | C |
Figura 3 – escalas
A
10:1 – 1:2 – 2:1.
B
1:5 – 2:1 – 1:10.
C
2:1 – 1:1 – 1:5.
D
1:10 – 1:1 – 5:1.
E
1:5 – 2:1 – 10:1.
Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
A NBR 16752:2020 estabelece que as folhas de desenho técnico são constituídas por formatos da série ISO-A e seus derivados. Desse modo relacione os formatos apresentados na coluna da esquerda às suas respectivas dimensões, em mm, na coluna da direita.
1. A3.1
2. A2
3. A5
4. 2A0
( ) 148x210
( ) 297x841
( ) 420x594
( ) 1189x1682
Assinale a opção que indica a relação correta, na ordem apresentada.
A
1 – 2 – 3 – 4.
B
3 – 4 – 2 – 1.
C
3 – 1 – 2 – 4.
D
4 – 2 – 1 – 3.
E
4 – 1 – 2 – 3.
A ABNT NBR 16752:2020 especifica o formato das folhas de desenho e os elementos gráficos, a localização e a disposição do espaço para desenho, espaço para informações complementares e legenda, o dobramento de cópias e o emprego de escalas a serem utilizadas em desenhos técnicos. Sobre o dobramento das folhas de desenho, assinale a alternativa incorreta.
A
Os dobramentos devem ser iniciados do lado esquerdo e verticalmente a partir da legenda. Uma vez efetuado o dobramento horizontal, devem ser realizadas as dobras verticais.
B
As folhas de formatos A0, A1 e A2 devem ter o canto superior esquerdo dobrado para trás.
C
Para arquivamento, as folhas de desenho devem ser dobradas, sendo o seu tamanho final o do formato A4. Após os dobramentos a legenda do desenho deve estar visível.
D
Para formatos estendidos, o dobramento deve ser realizado de acordo com o formato de origem, de modo que ao final esteja no tamanho do formato A4.
A respeito de desempenho, vida útil, manutenção e inspeção predial em edificações abordados na norma ABNT NBR 16747: 2020, analise as afirmativas.
I. A inspeção predial é um processo de avaliação das condições técnicas, de uso, operação, manutenção e funcionalidade da edificação e de seus sistemas e subsistemas construtivos, de forma sistêmica e predominantemente sensorial (na data da vistoria), considerando os requisitos do usuário.
II. Vida útil é uma estimativa de tempo de um sistema projetado que irá atender aos requisitos de desempenho, sem que haja necessidade de manutenção, correspondente a 30 (trinta) anos, a contar da data da entrega definitiva da obra.
III. Na avaliação de desempenho, a inspeção predial deve ser feita, abrangendo os seguintes requisitos dos usuários: segurança, habitabilidade e sustentabilidade; assim como respeitar a legislação vigente do município e estado em que for executada.
IV. O nível de prioridade 1 (um) diz respeito às ações necessárias quando a perda de desempenho compromete a saúde e/ou segurança dos usuários, e/ou funcionalidade dos sistemas construtivos, com possíveis paralisações, comprometimento da durabilidade e até riscos ao meio ambiente.
Está correto o que se afirma em
A
I, II e III, apenas.
B
II e III, apenas.
C
II e IV, apenas.
D
I, III e IV, apenas.
Normalmente, o espaço para as informações complementares deve ser alocado sempre próximo à margem direita e acima da legenda.
C
Certo
E
Errado

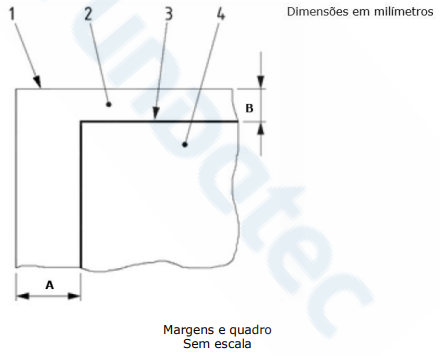

A margem esquerda deve ter 10 mm de largura, conforme estabelece a NBR 16752 para croquis e folhas de desenho técnico, permitindo manuseio adequado sem exigir margens mais largas reservadas para documentos perfurados.
C
Certo
E
Errado
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Durante a elaboração de um desenho arquitetônico na escala 1:50, o Técnico em Edificações percebeu que o desenho não caberia completamente no formato de papel A3, ficando apenas uma pequena parte de fora. Para resolver o problema, ele decidiu utilizar o formato A3 estendido, combinando o lado menor de um formato com o lado mais longo de outro da série ISO-A.
Segundo a NBR 16752, qual seria a dimensão desse novo formato de papel?
A
594 mm x 420 mm
B
841 mm x 420 mm
C
420 mm x 297 mm
D
841 mm x 594 mm
E
594 mm x 297 mm
De acordo com a norma ABNT NBR 16752/2020, referente a Desenho técnico - Requisitos para apresentação em folhas de desenho, as dimensões do formato A0 são:
A
841 x 1189 mm
B
841 x 1089 mm
C
840 x 1189 mm
D
840 x 1089 mm
Seguindo as recomendações da ABNT NBR 16.752:2020 – Desenho técnico, relacione a Coluna 1 à Coluna 2, associando cada escala ao seu tipo.
Coluna 1
1. Natural.
2. Ampliação.
3. Redução.
Coluna 2
( ) Escala 2:1.
( ) Escala 1:1.
( ) Escala 1:50.
( ) Escala 10:1.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
1 – 2 – 3 – 3.
B
2 – 3 – 1 – 2.
C
3 – 1 – 2 – 3.
D
2 – 1 – 3 – 2.
E
3 – 2 – 1 – 1.

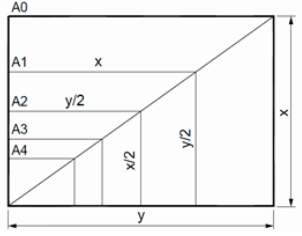

Observe a imagem a seguir:
Fonte: ABNT NBR 16752 (2020), editada.
De acordo com a ABNT NBR 16752/2020, referente a “Desenho técnico – Requisitos para apresentação em folhas de desenho”, os valores para x e y nos formatos da série ISO-A são, respectivamente:
A
594 mm; 841 mm
B
841 mm; 594 mm
C
841 mm; 1189 mm
D
1189 mm; 841 mm
A Norma ABNT. NBR 16752: Desenho técnico - Requisitos para apresentação em folhas de desenho. Faz a padronização sobre escolhas de escalas de redução e ampliação, a legenda, os formatos de folhas de desenho, as margens e quadros que emolduram as linhas
Imagem meramente ilustrativa
De acordo com a Norma ABNT. NBR 16752 está correta a afirmação:
A
Escala natural → é aquela em que o tamanho do desenho técnico é igual ao tamanho indicado pela folha padronizada que será utilizada no traço da peça.
B
O valor da escala adotada é fixo para o tipo de projeto especificado e é tabelado em norma.
C
As legendas mesmo não sendo obrigatórias deve conter todos os dados para identificação do desenho (número, origem, título, desenhista, escala e etc.).
D
Escala de redução → é aquela em que o tamanho do desenho técnico é menor que o tamanho real da peça. As medidas desta representação são maiores que as medidas correspondentes ao real.
E
A indicação da escala do desenho é feita pela abreviatura da palavra escala: ESC, seguida de dois numerais separados por dois pontos. O numeral à esquerda dos dois pontos representa as medidas do desenho técnico. O numeral à direita dos dois pontos representa as medidas reais da peça.
