Questões de Concurso sobre NBR 5626 - ABNT

De acordo com o que estabelece a norma NBR 5626, que aborda os sistemas prediais de água fria e água quente – projeto, execução, operação e manutenção, relacione os termos da COLUNA I com suas definições correspondentes, apresentadas na COLUNA II.

COLUNA I

1. Alimentador predial

2. Coluna de distribuição

3. Sistema de recalque

4. Registro de fechamento

COLUNA II

( ) Componente destinado a permitir interrupção do fluxo da água, usado totalmente fechado ou totalmente aberto.

( ) Tubulação que liga a fonte de abastecimento a um reservatório de água ou à rede de distribuição predial.

( ) Tubulação derivada do barrilete e destinada a alimentar ramais.

( ) Conjunto de componentes destinado a bombear a água de um reservatório inferior para um reservatório superior.

Assinale a sequência correta.

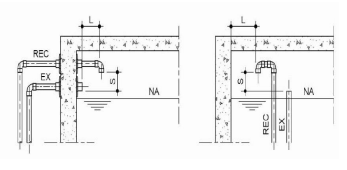

Entre as tubulações de recalque e de extravasor de um reservatório superior ou inferior de água, é necessário respeitar uma distância chamada de separação atmosférica mínima (s), conforme exemplo da imagem abaixo:

Considerando a utilização de tubos com diâmetro interno de 25mm, e prevendo a recomendação da norma da ABNT NBR 5626/2020, qual deverá ser a distância “s” do sistema?

A ABNT NBR 5626:2020 – Sistemas Prediais de Água Fria e Água Quente (SPAFAQ), faz algumas recomendações em relação ao sistema de distribuição. Nesse sentido, analise as afirmações abaixo:

1. Em ambientes sanitários destinados a uso público, ao menos um ponto de utilização de cada tipo de aparelho sanitário deve ser dotado de registro de fechamento exclusivo e independente dos demais, para evitar a interdição do espaço quando da avaria de uma peça de utilização ou de um aparelho sanitário.

2. O sistema de distribuição de água quente deve ser concebido e dimensionado de modo a maximizar o tempo de chegada de água do ponto de disponibilidade até o ponto de utilização mais distante.

3. O sistema de distribuição deve ser setorizado de forma a permitir a operação e a manutenção independente de diferentes pavimentos, unidades autônomas ou economias e atividades-fim.

4. Deve ser minimizada a transferência de calor do sistema predial de aquecimento de água quente para o sistema predial de água fria.

5. Para possibilitar a manutenção de qualquer parte do sistema de distribuição deve ser prevista setorização, mediante a previsão de registros de fechamento ou dispositivos de idêntica finalidade dentre outros locais, na coluna de distribuição, posicionado a montante do primeiro ramal.

O resultado da somatória dos números correspondentes às afirmações corretas é:

De acordo com a NBR 5626, que estabelece exigências e recomendações relativas ao projeto, execução e manutenção da instalação predial de água fria, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) O alimentador predial é a tubulação que liga a fonte de abastecimento a um reservatório de água de uso doméstico.

( ) As tubulações devem ser dimensionadas de modo que a velocidade da água, em qualquer trecho de tubulação, não atinja valores inferiores a 3m/s.

( ) A tubulação é o conjunto de componentes basicamente formado por tubos, conexões, válvulas e registros, destinado a conduzir água fria.

De acordo com a Associação Brasileira de Normas Técnicas, para as instalações prediais de água fria (NBR 5626) as tubulações devem ser dimensionadas de modo que a velocidade da água, em qualquer trecho de tubulação não atinja valores superiores a:

Sobre as diretrizes da ABNT NBR 5626:2020 acerca dos reservatórios de água fria potável, analise as assertivas abaixo:

I. Para definir a capacidade total de reservação de água potável, deve ser considerada a frequência e duração de eventuais interrupções do abastecimento.

II. O volume total de água reservado deve atender no mínimo 48 horas.

III. O reservatório não deve ser opaco ou dotado de meios que bloqueiem a incidência de luz.

Quais estão corretas?

Um projeto de sistema predial de água fria e/ou água quente deve ser feito sempre por profissional habilitado. O profissional habilitado, ao desenvolver um projeto, deve atender a uma série de requisitos impostos pela ABNT NBR 5626:2020. Sobre eles, assinale a alternativa que NÃO apresenta um requisito exigido pela norma.

A ABNT NBR 5626:2020 apresenta uma série de requisitos acerca de sistemas prediais de água quente para projeto, execução, operação e manutenção. Sobre os níveis de temperatura de água quente, assinale a alternativa INCORRETA.

De acordo com a ABNT nobre 5626/2020 quanto as periodicidades máximas para atividades de manutenção de itens hidráulicos, temos para a limpeza de reservatórios e de sistema de distribuição a necessidade de:

Instalação predial de água fria, segundo norma técnica, é o Sistema composto por tubos, reservatórios, peças de utilização, equipamentos e outros componentes, destinado a conduzir água fria da fonte de abastecimento aos pontos de utilização. A NBR 5626 - Instalação predial de água fria, define:

I. ______: Tubulação que se origina no reservatório e da qual derivam as colunas de distribuição.

II. ______: Tubulação derivada da coluna de distribuição e destinada a alimentar os subramais.

Assinale a alternativa que preencha correta e respectivamente as lacunas.

De acordo com os sistemas prediais de água fria e água quente (projeto, execução, operação e manutenção), à luz da NBR 5626, assinalar a alternativa INCORRETA:

De acordo com o exposto na ABNT NBR 5626:2020 Sistemas prediais de água fria e água quente – Projeto, execução, operação e manutenção, trabalhamos com vários tipos de pressões nas tubulações dos sistemas prediais de instalações hidrossanitárias. Diante do exposto, relacione a Coluna 1 à Coluna 2, associando os diferentes tipos de pressão às suas definições.

Coluna 1

1. Pressão de ensaio.

2. Pressão de serviço.

3. Pressão estática.

4. Pressão dinâmica.

5. Pressão disponível.

Coluna 2

( ) Carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob carga, porém sem escoamento, considerada em sua linha de eixo.

( ) Pressão dinâmica atuante em determinada seção de tubulação, considerada em sua linha de eixo, depois de descontados ou adicionados a perda de carga e o desnível geométrico de um valor conhecido de pressão dinâmica atuante em uma outra seção dessa tubulação, respectivamente, a jusante e a montante.

( ) Valor de pressão estática aplicada a uma tubulação a fim de verificar a sua integridade e estanqueidade.

( ) Carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo.

( ) Maior valor de pressão a que um componente pode ficar submetido em condição de operação normal.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Conforme a ABNT NBR 5626:2020, os reservatórios são considerados estanques caso não sejam detectados vazamentos ou extravasamentos durante um período mínimo de _____ horas. Já no caso de peças de utilização e tubulações, o sistema é considerado estanque caso não sejam detectados vazamentos ou queda de pressão manométrica por um período mínimo de ______ hora(s) após a estabilização de pressão.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Sobre as definições da ABNT NBR 5626:2020, que fixa as condições exigíveis na elaboração de projetos de sistemas prediais de água fria e água quente, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Ramal predial.

2. Barrilete.

3. Sub-ramal.

Coluna 2

( ) Tubulação da qual derivam as colunas de distribuição.

( ) Tubulação que liga o ramal ao ponto de utilização.

( ) Tubulação compreendida entre a rede pública de abastecimento de água e a extremidade a montante do alimentador predial ou da rede predial de distribuição.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Acerca do tema projeto de instalações elétricas, hidráulicas e sanitárias analise as afirmativas:

I. A norma da ABNT NBR 5626/2020 – Sistemas prediais de água fria e água quente, delimita que a pressão dinâmica da água, em qualquer ponto da rede predial de distribuição e do sistema de distribuição, não pode ser inferior a 4 kPa, e que a pressão estática máxima nos pontos de utilização não deve ser superior a 400 kPa.

II. De acordo com a norma da ABNT NBR 5410/2008 – Instalações elétricas de baixa tensão, para um quarto de 3,50 m de largura e 4,50 m de comprimento são necessários: 03 pontos de tomadas de 100 VA cada, e um ponto de luz fixo no teto de carga máxima de 160 VA.

III. De acordo com a norma da ABNT NBR 8160/1999 – Sistemas prediais de esgoto sanitário, todos os trechos horizontais previstos no sistema de coleta e transporte de esgoto sanitário, devem possibilitar o escoamento dos efluentes por gravidade, sendo recomendada na norma as seguintes declividades mínimas: 2% para tubulações com diâmetro nominal igual ou inferior a 75; 1% para tubulações com diâmetro nominal igual ou superior a 100.

Com relação às normas abordadas, está(ão) CORRETA(AS):

Analise as afirmativas a seguir de acordo com a NBR 5626/2020, em seu item 4, “Documentação dos sistemas prediais de água fria e água quente”, e marque V para as verdadeiras e F para as falsas.

( ) As premissas de cálculo devem estar contidas na documentação de um projeto.

( ) O memorial descritivo deve estar contido na documentação de um projeto.

( ) Apenas a pressão de trabalho deve estar contida na documentação de um projeto.

( ) Apenas a pressão de trabalho, o memorial descritivo e a(s) fonte(s) de abastecimento de água devem estar contidas na documentação de um projeto.

Assinale a alternativa que contém a sequência CORRETA, considerando as afirmativas de cima para baixo.

Sobre a regulamentação quanto aos ensaios de estanqueidade dos reservatórios, seguindo as diretrizes da ABNT NBR 5626:2020, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) O reservatório é considerado estanque caso não sejam detectados vazamentos ou extravasamentos durante um período mínimo de 48 horas.

( ) O reservatório deve ser preenchido com água até o nível máximo permitido pelo mecanismo de controle de nível.

( ) Durante o ensaio, deve-se observar se ocorrem vazamentos no reservatório e em suas conexões ou escoamento pelo extravasor.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Consoante ao que define a ABNT NBR 5626:2020 no que tange à vazão de abastecimento de reservatório de água potável, assinale a alternativa que apresenta o tempo necessário para reposição total do volume destinado ao consumo diário dos reservatórios unifamiliares.

Sobre o dimensionamento do sistema de distribuição, seguindo a recomendação da ABNT NBR 5626:2020, assinale a alternativa que apresenta um parâmetro que a referida norma NÃO especifica para ser levado em consideração na escolha dos diâmetros.

De acordo com a ABNT 5626 - Instalação predial de água fria, dentre as formas de corrosão em tubulações metálicas, quando a manifestação da corrosão está localizada, pode ocorrer a perfuração no local onde o processo se manifesta. Este tipo de manifestação é definido como:
