Segundo a ABNT NBR 5626:2020 pressão dinâmica é a carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo. Do mesmo modo, a norma define como pressão estática a carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob carga, porém sem escoamento, considerada em sua linha de eixo. A referida norma apresenta requisitos de pressão para as instalações de água fria. A partir disso, analise as assertivas abaixo.
I. Em qualquer caso, a pressão dinâmica da água no ponto de utilização não pode ser inferior a 10 kPa (1mca).
II. Nos trechos verticais de tomada d’água nas saídas de reservatórios elevados para os respectivos barriletes em sistemas indiretos, a pressão dinâmica da água não pode ser inferior a 5kPa (0,5mca).
III. A pressão estática nos pontos de utilização não pode superar 400kPa (40mca).
De acordo com a ABNT NBR 5626:2020 é correto o que se afirma nas assertivas:
A
I e II apenas.
B
I e III apenas.
C
II e III apenas.
D
I, II e III.
Sobre o que preconiza a ABNT NBR 5626:2020, em relação aos ensaios de estanqueidade dos sistemas de água fria e água quente, assinale a alternativa correta.
A
O sistema é considerado estanque caso não sejam detectados vazamentos ou queda de pressão manométrica nas tubulações por um período mínimo de 72 h após a estabilização da pressão.
B
O ensaio de estanqueidade deve ser realizado de modo a submeter cada seção da tubulação a uma pressão mínima de 600 kPa (60 mca) ou 1,5 vez a máxima pressão de trabalho, o que for menor.
C
O ensaio de estanqueidade em tubulações do sistema predial de água quente deve ser realizado com água, com temperatura mínima de 80ºC, depois da aplicação de eventual isolamento térmico ou acústico ou antes de serem recobertas.
D
O ensaio de estanqueidade das peças de utilização deve ser realizado com as peças de utilização submetidas à pressão dinâmica prevista.
E
O reservatório é considerado estanque caso não sejam detectados vazamentos ou extravasamentos durante um período mínimo de 24 h.
A NBR 5626:2020 relata sobre diversos tipos de pressão que devem ser estudados para o projeto, execução, operação e manutenção de sistemas prediais de água fria e água quente.
A respeito disso, avalie as afirmações sobre os tipos de pressão.
I - Pressão de serviço - maior valor de pressão a que um componente pode ficar submetido em condição de operação normal.
II - Pressão de trabalho - valor de pressão estática ou dinâmica a que um componente fica submetido em condição de operação normal.
III - Pressão de ensaio - valor de pressão estática ou dinâmica aplicada a uma tubulação a fim de verificar a sua integridade e estanqueidade.
IV - Pressão estática - carga de pressão ou carga piezométrica atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo.
V - Pressão dinâmica - carga de pressão ou carga piezométrica atuante em determinada seção de tubulação sob carga, porém sem escoamento, considerada em sua linha de eixo.
Está correto apenas o que se afirma em
A
III.
B
I e II.
C
II e III.
D
I, II e III.
E
II, III, IV e V.
Segundo a ABNT NBR 5626/2020 (Sistemas prediais de água fria e água quente - Projeto, execução, operação e manutenção) pode-se afirmar que o "componente instalado a jusante do alimentador predial em sistema indireto, destinado a controlar a admissão de água e limitar o máximo nível operacional do reservatório predial" é denominado como:
A
Válvula de retenção.
B
Barrilete.
C
Torneira de boia.
D
Restritor de vazão.
Com relação às instalações prediais, a NBR 5626 trata de sistemas prediais de água fria e água quente — projeto, execução, operação e manutenção. Em relação aos diferentes tipos de pressões, assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE.
Pressão ____________ é a carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo. Já a pressão _____________ é a carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob carga, porém sem escoamento, considerada em sua linha de eixo. Pressão __________ é a pressão dinâmica atuante em determinada seção de tubulação, considerada em sua linha de eixo, depois de descontados ou adicionados a perda de carga e o desnível geométrico de um valor conhecido de pressão dinâmica atuante em uma outra seção desta tubulação, respectivamente, a jusante e a montante. Pressão ______________ é o valor de pressão estática ou dinâmica a que um componente fica submetido em condição de operação normal. E, por fim, pressão _______________ é o maior valor de pressão a que um componente pode ficar submetido em condição de operação normal.
A
dinâmica | estática | disponível | de trabalho | de serviço
B
dinâmica | estática | de trabalho| disponível | de serviço
C
de trabalho | dinâmica | estática | de serviço | disponível
D
de trabalho | de serviço| dinâmica | estática| disponível
Uma etapa fundamental no recebimento de sistemas hidráulicos em edificações residenciais é o ensaio de estanqueidade. Assim, de acordo com as prescrições da NBR 5626:2020 - Instalações prediais de água fria e água quente - Projeto, execução, operação e manutenção, assinale a opção correta.
A
O ensaio de estanqueidade deve sempre ser iniciado à pressão de 60 mca e reduzido gradualmente à pressão de 1,5 vez a máxima pressão de trabalho.
B
Em sistemas de água quente, o ensaio de estanqueidade deve ser realizado com água com temperatura mínima de 80 ºC, antes da aplicação de eventual isolamento térmico ou acústico ou antes de serem recobertas.
C
O ensaio de estanqueidade deve ser realizado com pressão constante e igual ao maior valor entre 60 mca e 1,5 vez a máxima pressão de trabalho.
D
O sistema é considerado estanque caso não sejam detectados vazamentos ou queda da pressão manométrica em no mínimo 2 horas após o início do ensaio.
E
O ensaio de estanqueidade tem duração mínima de 48 horas e deve ser realizado à pressão de 1,5 vez a máxima pressão de trabalho na rede.
No ensaio de estanqueidade, o reservatório será considerado estanque caso não sejam detectados vazamentos ou extravasamentos durante um período mínimo de 72 horas.
C
Certo
E
Errado
Os sistemas de recalque e de pressurização devem possuir, no mínimo, três bombas com funcionamento independente entre si, de modo a assegurar o abastecimento de água em caso de falha ou desativação de uma das bombas.
C
Certo
E
Errado
O volume total de água do reservatório de água fria deve atender, no mínimo, 48 horas do consumo normal do edifício, devendo considerar, ainda, eventual volume adicional de água para combate a incêndio quando este estiver armazenado conjuntamente.
C
Certo
E
Errado

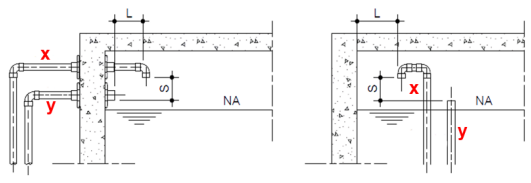

De acordo com a ABNT NBR 5626/2020, a separação atmosférica padronizada constitui o recurso mais efetivo de prevenção ao refluxo. Considerando que a figura abaixo apresenta a instalação hidráulica para separação atmosférica padronizada em reservatório superior e que existe reservatório inferior na construção analisada, assinale a alternativa que representa, correta e respectivamente, as tubulações identificadas pela letra x e pela letra y.
A
Recalque e extravasor.
B
Extravasor e recalque.
C
Extravasor e alimentador predial.
D
Alimentador predial e extravasor.
E
Extravasor e sucção.
A ABNT NBR 5626:2020 define características e requisitos para os reservatórios de água fria potável. Nesse aspecto, analise as afirmações a seguir.
I. Os reservatórios atmosféricos de água fria devem ser providos de tubulações que permitam extravasão do volume de água em excesso em seu interior, caso o nível ultrapasse a cota operacional máxima prevista, de modo a impedir a ocorrência de transbordamento ou a inutilização do dispositivo de prevenção ao refluxo previsto, devido à falha do componente destinado à interrupção do abastecimento.
II. O diâmetro interno da tubulação de extravasão deve ser o dobro do diâmetro interno da tubulação do alimentador predial, para escoar o volume de água em excesso em regime de escoamento livre e impossibilitar o bloqueio pelo ingresso eventual de partículas porventura flutuantes na superfície líquida da água armazenada no reservatório.
III. Os reservatórios de água fria devem ser dotados de tubulação de limpeza para permitir o seu esvaziamento. Na tubulação de limpeza, deve haver um registro de fechamento em posição de fácil acesso e operação, situado próximo à saída do reservatório.
IV. A tubulação de aviso de extravasão, quando adotada, deve descarregar imediatamente após a água alcançar o nível de extravasão no reservatório. A água deve ser descarregada em local adequado e de forma prontamente constatável.
De acordo com a ABNT NBR 5626:2020 é correto o que se afirma nas assertivas:
A
I e II apenas.
B
I e III apenas.
C
III e IV apenas.
D
I, III e IV apenas.
E
I, II, III e IV.
Considere as seguintes pressões estáticas, em pontos de utilização, de um sistema de água fria, apresentadas na tabela a seguir:
Ponto | Pressão Estática (kPa) |
I | 250 |
II | 420 |
III | 350 |
IV | 450 |
Conforme NBR 5626/2020 (Sistemas prediais de água fria e água quente — projeto, execução, operação e manutenção), marque a alternativa que apresenta somente os pontos que estão conforme o valor máximo admissível para pressão estática.
A
I, II, III e IV
B
II e IV
C
I e III
D
I, II e III
E
II, III e IV
Conforme determina a NBR 5626:2020, todos os documentos dos Sistemas Prediais de Água Fria e Água Quente, requeridos pelas ABNT NBR 5674 e ABNT NBR 14037, devem ser mantidos em posse:
A
Dos Órgãos Responsáveis pela Fiscalização da Edificação
B
Do Responsável pelo Projeto
C
Do Responsável pela Execução da Obra
D
Do Gerente da Obra
E
Do Responsável Legal pela Edificação
De acordo com a NBR 5626:2020 "fornecimento de água quente a partir de aquecedor remoto, instalado a montante de pontos de utilização pertencentes a mais de uma economia ou unidade" é o conceito de:
A
alimentador predial
B
coluna de distribuição
C
aquecimento central privado
D
aquecimento central coletivo
E
aquecimento individual
Ano:
2022
Banca:
Objetiva Concursos
A NBR 5626 - Sistemas Prediais de Água Fria e Quente orienta que deve ser realizada a limpeza dos reservatórios e do sistema de distribuição para garantir a preservação da qualidade da água. Sobre a periodicidade e o tipo de profissional que deve fazê-la, assinalar a alternativa CORRETA:
A
Trimestralmente, por profissional qualificado.
B
Bienalmente, por profissional capacitado
C
Mensalmente, por profissional qualificado.
D
Semestralmente, por profissional capacitado.
Em relação aos sistemas prediais de água fria e água quente apresentados na NBR 5626, é correto afirmar que:
A
Pressão de serviço é o valor de pressão estática aplicada a uma tubulação a fim de verificar a sua integridade e estanqueidade.
B
A vazão a considerar no abastecimento do reservatório deve ser suficiente para a reposição total do volume destinado ao consumo diário de água em até 8h. No caso de residências unifamiliares, o tempo de reposição deve ser de até 4h.
C
Ramal predial é a tubulação compreendida entre a rede privada de abastecimento de água e a extremidade a montante do alimentador predial ou da rede predial de distribuição. O ponto onde termina o ramal predial é convencionado pelo proprietário do edifício.
D
Sifão térmico é a tubulação vertical em forma de “U”, invertido ou não, com a finalidade de dificultar a transmissão de calor pela água por convecção natural.
E
Sistema de prevenção ao refluxo é o conjunto de componentes destinado a bombear a água de um reservatório inferior para um reservatório superior.
A NBR 5626, Instalação predial de água fria estabelece exigências e recomendações relativas ao projeto, execução e manutenção da instalação predial de água fria. A Norma apresenta a definição de tubulação: conjunto de componentes basicamente formado por tubos, conexões, válvulas e registros, destinado a conduzir água fria. Na norma encontram-se diversos termos que utilizam essa definição. Diante do exposto, estabeleça a correlação entre os termos e descrição.
TERMO | DESCRIÇÃO |
I. Tubulação de aviso. | A. Tubulação destinada ao esvaziamento do reservatório, para permitir sua limpeza e manutenção. |
II. Tubulação de extravasão. | B. Tubulação disposta em espaço projetado para tal fim. Permite o acesso mediante simples remoção da cobertura, somente implicando destruição da mesma em casos de cobertura de baixo custo. |
III. Tubulação de limpeza. | C. Tubulação destinada a alertar os usuários que o nível da água no interior do reservatório alcançou um nível superior ao máximo previsto. Deve ser dirigida para desaguar em local habitualmente observável. |
IV. Tubulação embutida. | D. Tubulação disposta internamente a uma parede ou piso, geralmente em um sulco, podendo também estar envelopada. Não permite acesso sem a destruição da cobertura. |
V. Tubulação recoberta. | E. Tubulação destinada a escoar o eventual excesso de água de reservatórios onde foi superado o nível de transbordamento. |
Assinale a alternativa que apresenta a correlação correta.
A
I-E, II-A, III-C, IV-D, V-B
B
I-C, II-E, III-A, IV-D, V-B
C
I-A, II-B, III-C, IV-D, V-E
D
I-D, II-E, III-B, IV-C, V-A
E
I-E, II-D, III-A, IV-C, V-B
Segundo as definições utilizadas pela ABNT NBR 5626:2020 – Sistemas prediais de água fria e água quente, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.
( ) Ponto de utilização consiste na extremidade do sub-ramal a montante da peça de utilização, até onde ficam preservadas as características da água para o uso a que se destina, e a partir do qual a água a jusante passa a ser considerada água servida.
( ) O sistema de recalque fundamenta-se no conjunto de componentes destinado a bombear a água de um reservatório inferior para um reservatório superior.
( ) Conexão cruzada corresponde a qualquer meio que põe em contato a água potável do sistema predial de água fria e água quente (SPAFAQ) com outra água de qualidade desconhecida ou não potável.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
F – F – V.
B
F – V – V.
C
V – V – V.
D
V – F – F.
E
V – V – F.
De acordo com a NBR 5626, analise as assertivas abaixo:
I. O sistema predial de agua não potável, quando existir, deve ser totalmente independente daquele destinado ao uso da agua potável. É vedada qualquer possibilidade de conexão cruzada entre ambos.
II. A pressão estática nos pontos de utilização não pode superar 500 kPa (50 mca).
III. Trechos de tubulação de água fria que estejam próximos a tubulações de água quente não precisam ser protegidos contra a transmissão de calor.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas I e II.
D
Apenas II e III.
E
I, II e III.
Conforme a ABNT NBR 5626:2020, os sistemas prediais de água fria e água quente (SPAFAQ) devem ser concebidos de modo que as intervenções de manutenção sejam facilitadas. Para possibilitar a manutenção de qualquer parte do sistema de distribuição, deve ser prevista setorização mediante a previsão de registros de fechamento ou de dispositivos de idêntica finalidade. Neste sentido, havendo medição individualizada de consumo, tais dispositivos devem ser instalados:
A
Na coluna de distribuição.
B
A montante do hidrômetro.
C
No trecho que alimenta o barrilete.
D
No ramal, a montante do primeiro sub-ramal.
E
A jusante do hidrômetro.
