Questões de Concurso sobre NBR 6118 - ABNT

Quanto aos elementos lineares (vigas e pilares), com relação à ABNT NBR 6118:2014 é CORRETO afirmar:

Uma sapata retangular de dimensões em planta 195 cm por 165 cm será projetada para apoiar um pilar de 60 por 30 cm, ficando o lado maior da sapata paralelo ao lado maior do pilar. Segundo a norma ABNT NBR 6118:2014 (Projeto de estruturas de concreto – procedimento), para que essa sapata seja conceituada como sapata rígida, sua altura mínima, em centímetros, deverá ser:

De acordo com a ABNT NBR 6118 (Projeto de estruturas de concreto - Procedimento), quando forem previstos furos e aberturas em elementos estruturais, seu efeito na resistência e na deformação deve ser verificado e não podem ser ultrapassados os limites previstos nesta Norma. Em qualquer caso, a distância mínima de um furo à face mais próxima da viga deve ser no mínimo igual a 5 cm e duas vezes o cobrimento previsto para essa face. A seção remanescente nessa região, tendo sido descontada a área ocupada pelo furo, deve ser capaz de resistir aos esforços previstos no cálculo, além de permitir uma boa concretagem. Devem ser respeitadas, simultaneamente, para dispensa da verificação, as seguintes condições:

I- Furos em zona de tração e a uma distância da face do apoio de no mínimo 2 h, onde h é a altura da viga;

II- Dimensão do furo de no máximo 12 cm e h/3;

III- Distância entre faces de furos, em um mesmo tramo, de no mínimo 2 h;

IV- Cobrimentos suficientes e não seccionamento das armaduras.

Dos itens acima:

Segundo a ABNT NBR 6118/2014 (Projeto de estruturas de concreto - Procedimento), o espaçamento longitudinal entre estribos, medido na direção do eixo do pilar, para garantir o posicionamento, impedir a flambagem das barras longitudinais e garantir a costura das emendas de barras longitudinais nos pilares usuais, deve ser igual ou inferior ao menor dos seguintes valores:

A NBR 6118 estabelece os requisitos básicos exigíveis para o projeto de estruturas de concreto simples, armado e protendido. Isso posto, analise as afirmativas sobre a referida norma e identifique a(s) correta(s):

I- Deve ser realizada uma avaliação do projeto estrutural. A avaliação da conformidade do projeto estrutural deve ser realizada por profissional habilitado, independente e diferente do projetista, requerida e contratada pelo contratante, e registrada em documento específico.

II- O projeto estrutural deve proporcionar as informações necessárias para a execução da estrutura. São necessários projetos complementares de escoramento e fôrmas, que não fazem parte do projeto estrutural.

III- Os mecanismos de envelhecimento e deterioração preponderantes de deterioração relativos à armadura são lixiviação, a expansão por sulfato e a reação álcali-agregado.

IV- Os mecanismos de envelhecimento e deterioração preponderantes de deterioração relativos ao concreto são a despacivação por carbonatação e por ação de cloretos.

Assinale a alternativa correta:

De acordo com os critérios da NBR 6118 e suas atualizações, no que concerne aos pilares cuja maior dimensão da seção transversal não exceda cinco vezes a menor dimensão, é correto afirmar que

Segundo a ABNT NBR 6118:2014 – Projeto de Estruturas de Concreto, o conceito a seguir “Consiste na capacidade da estrutura manter-se em condições plenas de utilização durante sua vida útil, não podendo apresentar danos que comprometam em parte ou totalmente o uso para o qual foi projetada. ”, refere-se a:

No trecho dos pilares em contato com o solo junto aos elementos de fundação, a armadura deve ter cobrimento nominal:

(Fonte: ABNT NBR 6118 - Projetos de estruturas de concreto)

Com embasamento na ABNT NBR 6118/2014, assinale a alternativa INCORRETA sobre estruturas de concreto armado.

De acordo com a ABNT NBR 6118:2014, os elementos que constituem o concreto protendido são:

Aqueles nos quais parte das armaduras é previamente alongada por equipamentos especiais de protensão, com finalidade de, em condições de serviço, impedir ou limitar a fissuração e os deslocamentos da estrutura [...] (ABNT, 2014, p.3)

Sobre o concreto protendido (sob o enfoque da ABNT NBR 6118:2014), suas propriedades e elementos característicos, é CORRETO afirmar que:

A norma brasileira NBR 6118 (ABNT, 2014) estabelece que a resistência à tração (f_ct) do concreto pode ser obtida por meio do ensaio de resistência à tração indireta (f_ct,sp), pelo ensaio de resistência à tração na flexão (f_ct,f); ou ainda, na ausência de dados experimentais, de forma indireta, a partir da resistência característica à compressão (f_ck). No caso do ensaio de resistência à tração na flexão (f_ct,f), a norma brasileira NBR 12142 (ABNT, 2010) indica que a resistência à tração na flexão de corpos de prova prismáticos é determinada pela tensão normal atuante na fibra inferior da seção do meio do vão, quando esta atinge sua primeira fissura. Com base nessas informações, pode-se afirmar que o valor de f_ct,f, obtido no ensaio de flexão representado pela figura a seguir, é:

De acordo com a Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 6118/2004 – Projeto de estruturas de concreto – Procedimento”, a espessura do cobrimento de concreto tem uma tolerância de execução Δc. Quanto ao valor normal de Δc para obras correntes, e o valor de Δc quando há controle adequado de qualidade e rígidos limites de tolerância da variabilidade das medidas durante a execução, assinale a alternativa correta e respectivamente.

A NBR 6118/2014 (Projeto de estruturas de concreto – Procedimento) estabelece as condições que devem ser seguidas no dimensionamento e detalhamento das estruturas de concreto armado, visando garantir adequação entre as solicitações e o comportamento da estrutura. Analise as seguintes assertivas sobre o assunto:

I. A vida útil mínima estabelecida para uma estrutura de concreto armado a ser executada é de 50 anos.

II. O estado-limite último está relacionado à situação de colapso ou a qualquer outra forma de ruína estrutural, que determine a paralisação do uso da estrutura.

III. A elaboração do manual de utilização, inspeção e manutenção da estrutura é responsabilidade obrigatoriamente do engenheiro projetista responsável técnico pelo dimensionamento da estrutura de concreto armado.

Quais estão corretas?

A agressividade do meio ambiente está relacionada às ações físicas e químicas que atuam sobre as estruturas de concreto, independentemente das ações mecânicas, das variações volumétricas de origem térmica, da retração hidráulica e outras previstas no dimensionamento das estruturas. A NBR 6118 estabelece uma classificação da agressividade ambiental que deve ser aplicada às estruturas correntes. Analise as afirmativas sobre a classificação da agressividade estabelecida na referida norma e identifique a(s) correta(s):

I- A classe de agressividade ambiental I apresenta agressividade Fraca, é característica de ambiente rural e submerso com risco de deterioração da estrutura insignificante.

II- A classe de agressividade ambiental II apresenta agressividade Moderada, sendo caracterizada por ambiente urbano com risco de deterioração da estrutura pequeno.

III- A classe de agressividade ambiental III apresenta agressividade Forte, sendo característica de ambiente marinho e industrial com risco de deterioração da estrutura grande.

IV- A classe de agressividade ambiente IV apresenta agressividade Muito Forte, sendo característica de ambiente industrial e onde ocorre respingo de maré com risco de deterioração da estrutura elevado.

Assinale a alternativa correta:

A NBR 6118 enumera algumas cargas acidentais previstas para o uso da construção. Leia as alternativas abaixo e selecione aquela que NÃO contenha uma carga acidental de acordo com a referida norma.

Analise o trecho e assinale a alternativa que completa CORRETAMENTE a lacuna.

“A dimensão máxima característica do agregado graúdo utilizado no concreto não pode superar em __________ a espessura nominal do cobrimento.”

(Fonte: ABNT NBR 6118 - Projetos de estruturas de concreto)

A ABNT NBR 6118:2014 estabelece os requisitos básicos exigíveis para o projeto de estruturas de concreto simples, armado e protendido. Também conceitua termos usuais no dia-a-dia do construtor, engenheiro e arquiteto. Sobre a normativa e os conceitos presentes nela, assinale a alternativa CORRETA:

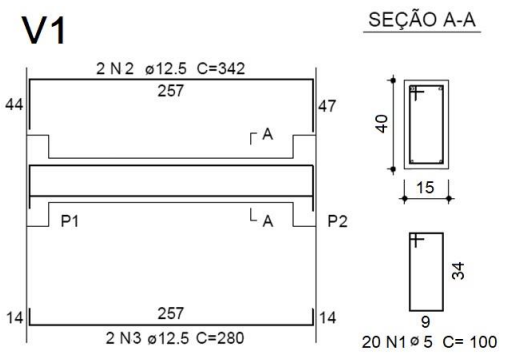

Segundo a definição da NBR 6118:2014, vigas “são elementos lineares em que a flexão é preponderante”. Sua função é basicamente vencer vãos e transmitir as ações nela atuantes para os apoios. Para isso, as armaduras das vigas são geralmente compostas por estribos, também chamados de armadura transversal, e por barras longitudinais, chamadas armadura longitudinal. Para a viga representada na figura abaixo, assinale a alternativa que representa corretamente o comprimento total da armadura longitudinal e da armadura transversal, respectivamente:

Segundo a ABNT NBR 6118/2014, as armaduras nas lajes devem ser detalhadas no projeto de forma que, durante a execução, seja garantido o seu posicionamento durante a concretagem. As barras da armadura principal de flexão devem apresentar espaçamento no máximo igual a ______ ou _______, prevalecendo o menor desses dois valores na região dos maiores momentos fletores.

Assinale a alternativa que preencha CORRETAMENTE as lacunas da afirmação acima.

À luz da ABNT NBR 6118 (Projeto de estruturas de concreto – Procedimento), assinale a alternativa incorreta:
