Questões de Concurso sobre NBR 6118 - ABNT

De acordo com as especificações da ABNT NBR 6118/2023, nas lajes maciças devem ser respeitados limites mínimos para a espessura. Sobre o tema, analise as assertivas a seguir:

I. 5 cm para cobertura não em balanço.

II. 10 cm para lajes em balanço.

III. 8 cm para lajes de piso não em balanço.

IV. 15 cm para lajes lisas e 10 cm para lajes-cogumelo, fora do capitel.

Quais estão corretas?

A ABNT NBR 6118/2023, que trata do projeto de estruturas de concreto, estabelece que a ancoragem dos estribos deve necessariamente ser garantida por meio de ganchos ou barras longitudinais soldadas. Em relação aos ganchos dos estribos, eles podem ser:

I. Retos ou em ângulo de 90° (interno), com ponta reta de comprimento igual a 10 Фt, porém não inferior a 10 cm.

II. Em ângulo reto, com ponta reta de comprimento maior ou igual a 10 Φt, porém não inferior a 7 cm (este tipo de gancho não pode ser utilizado para barras e fios lisos).

III. Circulares ou em ângulo de 60° (interno), com ponta reta de comprimento igual a 15 Φt, porém não inferior a 15 cm.

Quais estão corretas?

Seguindo os procedimentos da ABNT NBR 6118/2023, que trata do projeto de estruturas de concreto — procedimento, a armadura transversal de pilares, constituída por estribos e, quando for o caso, por grampos suplementares, deve ser colocada em toda a altura do pilar, sendo obrigatória sua colocação na região de cruzamento com vigas e lajes. O diâmetro dos estribos em pilares não pode ser inferior a 5 mm nem a 1/4 do diâmetro da barra isolada ou do diâmetro equivalente do feixe que constitui a armadura longitudinal. O espaçamento longitudinal entre estribos, medido na direção do eixo do pilar, para garantir o posicionamento, impedir a flambagem das barras longitudinais e garantir a costura das emendas de barras longitudinais nos pilares usuais, deve ser igual ou inferior ao menor de determinados valores estabelecidos pela norma. Diante do exposto, analise os seguintes valores:

I. 150 mm.

II. Maior dimensão da seção.

III. 24 Φ para CA-25, 12 Φ para CA-50.

Quais estão corretos?

Blocos são estruturas de volume usadas para transmitir às estacas e aos tubulões as cargas de fundação, podendo ser considerados rígidos ou flexíveis por critério análogo ao definido para sapatas. Com relação ao bloco rígido, de acordo com a ABNT NBR 6.118/2023, o comportamento estrutural se caracteriza por:

I. Trabalho à flexão em uma direção, mas com trações essencialmente concentradas nas linhas sobre as estacas (reticulado definido pelo eixo das estacas, com faixas de largura igual a 3,0 vezes seu diâmetro).

II. Forças transmitidas do pilar para as estacas essencialmente por bielas de compressão, de forma e dimensões complexas.

III. Trabalho ao cisalhamento em uma direção, não apresentando ruínas por compressão diagonal, e sim por tração das bielas, analogamente às sapatas.

Quais estão corretas?

Sobre a NBR 6118/2023, que estabelece os procedimentos e requisitos básicos para o projeto de estruturas de concreto simples, armado e protendido, assinale a alternativa INCORRETA.

Áreas rurais são geralmente classificadas com agressividade ambiental considerada fraca segundo a NBR 6118, devido à menor presença de poluentes industriais e salinos que aceleram a corrosão das armaduras do concreto armado. Essa classificação implica que, nessas áreas, as estruturas de concreto requerem medidas de proteção menos rigorosas em comparação a ambientes mais agressivos, como zonas costeiras ou industriais. A escolha de materiais e técnicas construtivas em áreas rurais pode, portanto, ser adaptada para atender a essas condições menos severas, focando em soluções de custo-benefício mais favoráveis e ainda assim eficazes para a longevidade estrutural e segurança.

A NBR 6118:2023 é a norma brasileira que regulamenta o projeto de estruturas de concreto, estabelecendo critérios para garantir a segurança e a durabilidade das obras. Um dos aspectos abordados pela norma é a emenda de barras de aço por transpasse, técnica fundamental para a continuidade das armaduras.

Com base nas diretrizes da NBR 6118:2023 sobre emendas de barras por transpasse, analise as alternativas a seguir e assinale a correta:

As sapatas são elementos de fundação direta responsáveis por transmitir as cargas da estrutura para o terreno de maneira eficiente. A ABNT NBR 6118:2024 (versão corrigida) especifica diretrizes sobre o dimensionamento e a verificação de segurança desses elementos. Considerando uma sapata quadrada com dimensões de 210 cm x 210 cm, que recebe o carregamento de um pilar de 45 cm x 45 cm, assinale a alternativa que apresenta a altura mínima da sapata para que ela seja considerada rígida.

Quando forem utilizados dispositivos mecânicos acoplados às armaduras a ancorar, a eficiência do conjunto deve ser justificada e, quando for o caso, comprovada através de ensaios, de acordo com a ABNT NBR 6118/2023. Em relação à ancoragem por meio de dispositivos mecânicos, analise as assertivas a seguir:

I. O escorregamento entre a barra e o concreto, junto ao dispositivo de ancoragem, não pode exceder 0,1 mm para 70% da força última, nem 0,5 mm para 95% desta força.

II. A resistência de cálculo da ancoragem não pode exceder 50% da força última medida no ensaio, nos casos em que sejam desprezíveis os efeitos de fadiga, nem 70% da força última obtida em ensaio de fadiga, em caso contrário.

III. O projeto deve prever os efeitos localizados desses dispositivos, por meio de verificação da resistência do concreto e da disposição de armaduras adequadas para resistir as forças geradas e manter as aberturas de fissuras nos limites especificados na presente norma.

Quais estão corretas?

A respeito dos domínios de estado-limite último de vigas de concreto armado estabelecidos pela NBR 6118 (ABNT, 2023) (Figura 1), afirma-se:

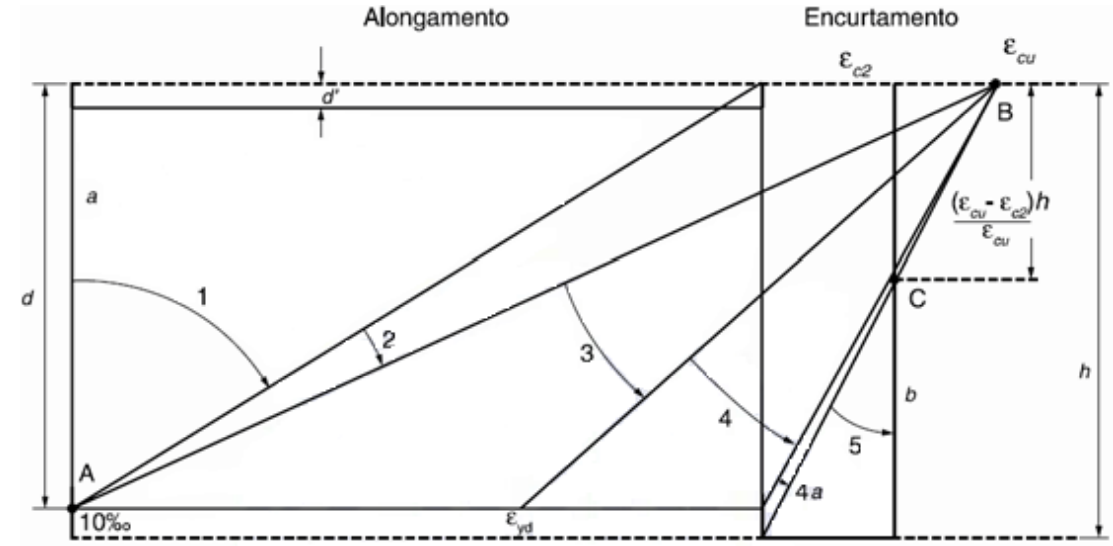

Figura 1 – Domínios de estado-limite última de uma seção transversal (NBR 6118, ABNT (2023)).

1. No domínio 1 a estrutura apresenta tração não uniforme, sem compressão;

2. No domínio 2 a estrutura trabalha em flexão simples ou composta sem ruptura à compressão do concreto (𝜀_𝑐 < 𝜀_𝑐𝑢 e com o máximo alongamento permitido);

3. No domínio 3 a estrutura trabalha em flexão simples (seção subarmada) ou composta com ruptura à compressão do concreto e sem escoamento do aço (𝜀_𝑠 < 𝜀_𝑦𝑑);

4. No domínio 4 a estrutura apresenta flexão simples (seção superarmada) ou composta com ruptura à compressão do concreto e aço tracionado com escoamento (𝜀_𝑠 ≥ 𝜀_𝑦𝑑). Enquanto isso, no domínio 4a a estrutura trabalha em flexão composta com armadura comprimidas;

5. No domínio 5 a estrutura apresenta compressão não uniforme, sem tração.

As afirmativas CORRETAS a respeito dessa métrica são:

Consoante ao que dispõe a NBR 6118 — Projeto de estruturas de concreto — Procedimento, as barras tracionadas podem ser ancoradas ao longo de um comprimento retilíneo ou com grande raio de curvatura em sua extremidade, de acordo com as condições a seguir:

I. Obrigatoriamente com gancho para barras lisas.

II. Sem gancho nas que tenham alternância de solicitação, de tração e compressão.

III. Com ou sem gancho nos demais casos, não sendo recomendado o gancho para barras de ϕ > 32mm ou para feixes de barras.

Está CORRETO o que se afirma:

O objetivo das NBRs é justamente padronizar os processos e diretrizes construtivas para que sejam sempre executados da mesma maneira. Assim, elas servem como verdadeiros manuais para a construção de edificações.

Dentre as principais normas da ABNT na construção civil, estão corretas, EXCETO:

Seguindo as recomendações da ABNT NBR 6118/2023, que trata das estruturas de concreto – procedimento, para os elementos estruturais de concreto simples, o comprimento horizontal do pilar-parede a ser considerado para cada carga vertical concentrada no topo não pode ultrapassar:

1. A distância de centro a centro entre cargas.
2. A distância entre apoios acrescida de quatro vezes a espessura do pilar-parede.

Sendo assim, a espessura do pilar-parede não pode ser menor que:

I. 5 cm.

II. 1/24 da altura total ou do comprimento vertical não apoiado.

III. 10 cm, no caso de pilares-parede paredes de fundações ou de sapatas corridas.

Quais estão corretas?

A armadura destinada a resistir aos esforços de tração provocados por torção deve ser constituída, de acordo com a ABNT NBR 6118/2023, por estribos normais ao eixo da viga, combinados com barras longitudinais paralelas ao mesmo eixo. Consideram-se efetivos na resistência os ramos dos estribos e as armaduras longitudinais contidos no interior da parede fictícia da seção vazada equivalente. Em relação ao exposto, analise as assertivas a seguir relativas à armadura para torção das vigas:

I. Os estribos para torção devem ser fechados em todo o seu contorno, envolvendo as barras das armaduras longitudinais de tração, e com as extremidades adequadamente ancoradas por meio de ganchos em ângulo de 45°.

II. As barras longitudinais da armadura de torção podem ter arranjo distribuído ou concentrado ao longo do perímetro interno dos estribos, espaçadas no máximo em 350 mm.

III. As seções poligonais devem conter, em cada vértice dos estribos de torção, pelo menos uma barra.

Quais estão corretas?

Embora de uso mais raro, as sapatas flexíveis são utilizadas para fundação de cargas pequenas e solos relativamente fracos. Seu comportamento, de acordo com a ABNT NBR 6118/2023, se caracteriza por:

I. Trabalho à flexão em uma direção, sendo possível admitir uma pequena parcela de tração na flexão uniformemente distribuída na largura correspondente da sapata. A concentração de flexão junto ao pilar deve ser, em princípio, avaliada.

II. Trabalho ao cisalhamento, que pode ser descrito pelo fenômeno da punção.

III. A armadura de flexão deve ser uniformemente distribuída ao longo da largura da sapata, estendendo-se integralmente de face a face da sapata e terminando em gancho nas duas extremidades.

Quais estão corretas?

Sapatas são estruturas de volume usadas para transmitir ao terreno as cargas de fundação, no caso de fundação direta. Supondo que uma sapata de 170 cm x 170 cm receba o carregamento de um pilar de 20 cm x 20 cm, qual é a altura mínima da sapata para que ela seja considerada rígida, de acordo com a ABNT NBR 6.118/2023?

De acordo com a ABNT NBR 6118/2023, no detalhamento de lajes, as armaduras devem ser detalhadas no projeto de forma que, durante a execução, seja garantido o seu posicionamento durante a concretagem. Em relação ao exposto, analise as assertivas a seguir:

I. Qualquer barra da armadura de flexão deve ter diâmetro no máximo igual a h/8.

II. As barras da armadura principal de flexão devem apresentar espaçamento no máximo igual a 2 h ou 20 cm, prevalecendo o menor desses dois valores na região dos maiores momentos fletores.

III. A armadura secundária de flexão deve ser igual ou superior a 20% da armadura principal, mantendo-se, ainda, um espaçamento entre barras de no máximo 33 cm. A emenda dessas barras deve respeitar os mesmos critérios de emenda das barras da armadura principal.

IV. Os estribos em lajes nervuradas, quando necessários, podem ter espaçamento superior a, no máximo, 45 cm.

Quais estão corretas?

A NBR 6118 (ABNT, 2023) afirma que, em estruturas de concreto armado, todas as barras das armaduras devem ser ancoradas de forma que as forças a que estejam submetidas sejam integralmente transmitidas ao concreto, seja por meio de aderência ou de dispositivos mecânicos ou por combinação de ambos.

A afirmativa CORRETA a respeito dessa métrica é:

De acordo com a ABNT NBR 6118:2023 – Projeto de estruturas de concreto – Procedimento, quando tratamos de lajes nervuradas, o valor mínimo absoluto da espessura da mesa deve ser de _________, quando existirem tubulações embutidas de diâmetro menor ou igual a 10 mm. Para tubulações com diâmetro Φ maior que 10 mm, a mesa deve ter a espessura mínima de _________ + Φ, ou _________ + 2Φ no caso de haver cruzamento dessas tubulações. Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Em relação a cargas variáveis em coberturas, conforme a ABNT NBR 6120/2019, todo elemento isolado de coberturas (ripas, terças, barras de banzo superior de treliças) deve ser projetado para suportar, na posição mais desfavorável, uma determinada carga concentrada, além do carregamento permanente. Essa carga concentrada deve ser considerada atuando isolada das demais forças variáveis. Coberturas sujeitas a receber outras cargas concentradas (talhas, itens de comunicação visual, divisórias móveis nas suas possíveis posições etc.) devem ser verificadas conforme o caso. Assinale a alternativa que apresenta o valor correto da referida carga concentrada.
