Em uma situação de cabeamento de redes, uma empresa precisou utilizar um cabo para redes de longa distância, a fim de que fosse utilizado na transmissão de sinais de alta velocidade em grandes distâncias. Esses cabos devem possuir um núcleo de fibra muito fino, geralmente com diâmetro de 9 µm, e permitir a transmissão de um único raio de luz em uma única direção. Esse tipo de cabo é de fibra ótica e categorizado como:

No Data Center da Assembleia, o Engenheiro deve instalar uma conexão de alta velocidade (10 Gbps) que precisa percorrer uma distância de 15 km entre dois campi metropolitanos.

Assinale a alternativa que identifica o tipo de fibra óptica mais adequado para essa conexão e a razão técnica para a sua escolha.

Relacione a Coluna 1 à Coluna 2, associando cada termo à sua respectiva definição.

Coluna 1

1. Reflexão total interna.

2. Fibra monomodo.

3. Fibra multimodo.

Coluna 2

( ) Diâmetro de núcleo de aproximadamente 8 µm a 10 µm; a luz propaga-se em linha reta, sem ricochetear no núcleo; apresenta menor dispersão modal e maior alcance.

( ) Confina a luz no interior do núcleo quando o ângulo de incidência na interface núcleo-revestimento supera o ângulo crítico.

( ) Diâmetro de núcleo de aproximadamente 50 µm; os raios percorrem o núcleo ricocheteando em diferentes ângulos; opera em distâncias menores em razão da maior dispersão modal.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um técnico de laboratório foi requisitado para ajudar a resolver um problema: um novo laboratório foi construído no campus de uma das unidades de determinado Instituto Federal e precisa ter conexão com a rede interna já existente. O novo laboratório está localizado a uma distância de 500 metros do rack de telecomunicações mais próximo, e os switches adquiridos para realizar a comunicação entre os dois prédios possuem apenas portas Ethernet com conexão RJ45. Nesse cenário, assinale a alternativa que apresenta uma solução para interconectar os dois edifícios.

Em sistemas de transmissão óptica de alta velocidade, o fenômeno da dispersão modal limita severamente a largura de banda e a distância máxima alcançável. Considerando as características físicas dos meios guiados, qual tipo de fibra óptica minimiza esse efeito, permitindo que apenas um modo de luz se propague através do núcleo, sendo ideal para enlaces de longa distância (WAN)?

Avalie as informações abaixo com relação aos cabos de fibra óptica.

I- No centro fica o núcleo de vidro através do qual a luz se propaga.

II- Nas fibras multimodo, o núcleo normalmente tem 50 micra de diâmetro. Nas fibras de modo único ou fibra monomodo, o núcleo tem entre 8 e 10 micra.

III- O núcleo é envolvido por um revestimento de vidro com um índice de refração superior ao do núcleo, para manter toda a luz nele. Em seguida, há uma cobertura de plástico fino para proteger o revestimento interno.

IV- As fibras podem estar conectadas de três maneiras diferentes. Primeiro, elas podem ter conectores em suas extremidades e serem plugadas em soquetes de fibra. Segundo, elas podem ser unidas mecanicamente. Nesse caso, as duas extremidades são cuidadosamente colocadas uma perto da outra em uma luva especial e fixadas no lugar. Terceiro, duas peças de fibra podem ser fundidas de modo a formar uma conexão sólida, a união por fusão é quase tão boa quanto uma fibra sem emendas tornando assim uma conexão sem atenuação.

Está correto o que se afirma em

A fibra óptica é um filamento flexível e transparente feito de vidro ou plástico, que transmite dados através de pulsos de luz. Suas maiores vantagens são alta velocidade de transmissão de informações a longas distâncias e a grande imunidade a interferências eletromagnéticas. Nesse contexto, assinale a alternativa que indica uma característica da fibra óptica monomodo (Single Mode Fiber – SMF).

Considere que, durante a modernização da infraestrutura de rede de uma instituição pública, opte-se pela substituição de cabos de cobre por fibra ótica para a interligação dos principais servidores. Nesse caso, a decisão tomada visa melhorar a velocidade de transmissão de dados e reduzir interferências eletromagnéticas, características que tornam a fibra ótica uma solução eficiente para ambientes com alta demanda de conectividade.

Durante a implantação de uma nova infraestrutura de rede em uma autarquia, o técnico precisa interligar dois prédios separados por aproximadamente 200 metros. O trajeto disponível passa por uma área externa com forte interferência eletromagnética proveniente de motores e cabos de energia elétrica.

Considerando o desempenho, a imunidade a ruídos e as normas de cabeamento estruturado, a tecnologia de cabeamento é mais adequada para essa conexão entre os prédios é

Um Tribunal está modernizando sua infraestrutura de rede LAN e Metropolitana. O projeto inclui:

1. Conexão de longa distância entre a sede (prédio A) e um novo data center (prédio B), distantes 2 km, exigindo alta taxa de transmissão e imunidade a interferências.
2. Conexão LAN em um ambiente com alta interferência eletromagnética, onde os equipamentos devem suportar 1 Gbps em distâncias de até 90 m.

Para atender os requisitos do projeto, a conexão mais adequada para as duas situações, respectivamente, são

Examine as seguintes afirmações acerca do cabeamento de rede.

I) A fibra óptica é empregada na transmissão a longas distâncias nos backbones da rede, em LANs de alta velocidade e no acesso à Internet de forma rápida.

II) Existem dois tipos principais de cabo coaxial, o de 50 ohms e o de 75 ohms. No entanto, é menos veloz em relação ao par trançado tradicional.

III) Um par trançado de categoria 5 é composto por dois fios desprotegidos e suavemente entrelaçados. Normalmente, quatro pares desse tipo são colocados em uma proteção plástica para proteger os fios e mantê-los unidos.

São encontradas afirmações válidas em:

Atualmente existem diversos meios de transmissão guiados. Com relação as propriedades e vantagens de utilização dos cabos de fibras óticas em relação a outros meios guiados, analise os itens a seguir.

I. A fibras óticas tem atenuação baixa. Curiosamente a atenuação foi o principal problema para utilização das fibras óticas, porém atualmente consegue-se atenuações menores de 0.1 dB/Km, que permitem a colocação de repetidores com intervalos de 50 a 100 Km.

II. As fibras óticas sofrem baixa interferências de ruídos e possuem excelente imunidade termomagnética. Por serem construídas utilizando apenas materiais dielétricos elas não sofrem interferência termomagnética. Além disso, não existe problema de aterramento no interfaceamento dos transceptores. O rompimento de uma fibra ótica não provoca faíscas, permitindo sua utilização em ambientes explosivos, como indústria de petróleo. Como não sofrem as interferências de ruídos não há risco com a proximidade de motores ou sofrer com descargas atmosféricas, possibilitando sua instalação junto às linhas de transmissão de energia elétrica ou leito de ferrovias.

III. As fibras possuem peso e larguras reduzidas. A elevada densidade da fibra quando comparada aos equivalentes metálicos e a grande banda passante possibilitam a construção de cabos significativamente menores e mais leves. Apesar, do excelente confinamento do sinal luminoso que permite a construção de cabos com múltiplas fibras, quando aterradas as fibras são inumes às interferências termomagnética.

Está correto, o que se afirma em

Qual tecnologia é utilizada em redes de comunicação para transmitir múltiplos sinais de dados ao longo de uma única fibra óptica, utilizando diferentes comprimentos de onda?

Assinale a alternativa correta sobre cabo de fibra óptica monomodo como meio de transmissão em redes de computadores.

Entre os meios de transmissão guiados utilizados em infraestruturas de rede, aquele que oferece maior imunidade a interferências eletromagnéticas e capacidade de transmissão a longas distâncias sem amplificação é a

Redes wireless utilizam cabos de fibra óptica para estabelecer conexão entre os dispositivos.

Foi utilizado um enlace de fibra óptica de aproximadamente 1,75 km entre dois switches localizados em prédios distintos de um campus de uma instituição de ensino superior. Sabendo-se que a fibra óptica utilizada é do tipo multimodo, qual transceiver deverá ser utilizado para estabelecer um enlace entre os equipamentos?

A fibra óptica é um meio de transmissão usado em redes de comunicação para transmitir sinais luminosos a longas distâncias com alta capacidade de banda. O subtipo de fibra multimodo que suporta multiplexação por divisão de comprimento de ondas curtas (SWDM) e taxas de dados mais altas, permitindo que quatro comprimentos de onda (de 850 nm a 953 nm) transmitam 10 Gb/pesquisa cada, fornecendo, assim, 40 Gb/s no mesmo comprimento de cabo de fibra óptica é:

As fibras monomodo tem custo mais elevado que as do tipo multimodo e são muito utilizadas em longas distâncias, podendo transmitir dados a 100 Gbps por 100 km, sem amplificação.

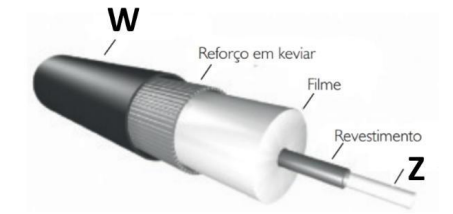

A imagem acima mostra a estrutura de um cabo de fibra ótica. As letras W e Z representam, respectivamente:
