Questões de Concurso sobre Cabo de Par Trançado

Um dos meios físicos mais utilizado na transmissão de dados, em redes de computadores, é o cabo UTP (Unshielded Twisted Pair – Par trançado sem blindagem), pois é amplamente utilizado em redes domésticas, de pequenas empresas, e até mesmo em grandes empresas, daí a sua grande utilização. Os cabos UTP possuem várias classificações, de acordo com a utilização, taxas de transmissão etc. Uma dessas categorias permite a comunicação até 100 Mbps, possuindo impedância de 100 Ohms, podendo ser utilizadas por redes 100 BaseT e 1000 BaseT. Assinale a alternativa que apresenta essa categoria.

Um estagiário de infraestrutura de redes está confeccionando um cabo UTP para utilizar em um ambiente computacional. Ele deve fazer um cabo utilizando o padrão EIA/TIA-568-B, equivalente à norma brasileira NBR 14.565. Assinale a alternativa que mostra corretamente a sequencia que ele deverá utilizar para fazer a crimpagem do conector RJ-45, nas duas pontas do cabo UTP.

A respeito de cabos de rede de par trançado, classifique cada uma das afirmativas abaixo como verdadeira (V) ou falsa (F) e assinale a alternativa que apresenta a sequência CORRETA, de cima para baixo:

( ) Os cabos da categoria 5 suportam redes até 10Gbps.

( ) Os cabos com blindagem são conhecidos pela sigla BTP.

( ) Os cabos possuem 8 pares de fios.

Atualmente as redes de computadores que permitem o acesso à internet e que empregam cabos de par trançado, em conformidade com o padrão Fast/Gigabit Ethernet, são implementadas por meio do uso de conectores padronizados, cujas sigla e imagem estão indicadas na seguinte opção:

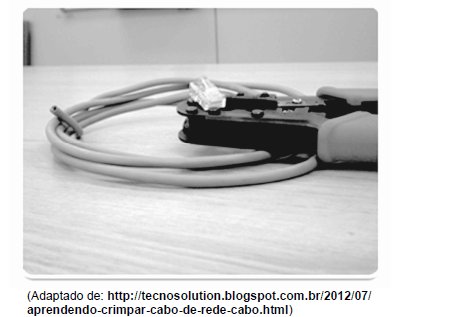

Um Técnico deve realizar, como parte da instalação física de uma rede de computadores do Tribunal, a crimpagem de cabos UTP CAT 5 para interligar computadores e Hubs/Switches. Para isso ele selecionou o material necessário, conforme ilustra a figura abaixo.

Ao abrir o cabo de rede, o Técnico notou que ele possui 4 pares de fios entrelaçados. Os dois fios de cada par, que estão entrelaçados, possuem diferentes cores. Antes de iniciar a crimpagem, o Técnico escolheu o padrão EIA/TIA 568B de sequência para as pontas. Desta forma, o primeiro par entrelaça as cores 1-branco e laranja e 2-laranja. Os pares seguintes são:

O cabeamento em par trançado de cobre é a base da infraestrutura das redes internas nas edificações. Esses cabos são categorizados e caracterizados em normas específicas. Cabos de categoria 6, por exemplo, têm banda passante de até:

Avalie se as afirmativas a seguir, relativas à infraestrutura de redes, são falsas (F) ou verdadeiras (V):

1. UTP representa uma sigla que corresponde a um conector empregado na implementação de redes cabeadas que utilizam cabo par trançado padrão RJ45.
2. DHCP representa uma sigla que corresponde à atribuição dinâmica de endereços IP aos diferentes dispositivos que acessam uma rede.
3. DNS representa uma sigla que possibilita o uso de um mneumônico para uma URL como http://www.presalpetroleo.gov.br/ppsa/portal/default.php eliminando a obrigatoriedade da utilização do IP correspondente.

As afirmativas são respectivamente:

Com relação à especificação 1000Base-T, analise as afirmativas a seguir:

I. Para instalação dessa rede, o cabeamento já existente de redes Fast Ethernet (cat 5e ou 6) pode ser aproveitado, se as distâncias forem menores de 100m.

II. O modo de operação half-duplex foi suprimido para evitar perda de desempenho no tratamento de colisões.

III. O mecanismo de Flow Control, para o controle de transmissões, é acionado automaticamente quando se precisa fazer uma rajada de quadros (frame burst).

Está correto somente o que se afirma em:

Na preparação de um cabo UTP cat 5e do tipo crossover, uma das pontas foi preparada seguindo a sequência de cores estabelecida pelo padrão 586A. Na outra ponta, quais cores devem ser invertidas para que o cabo funcione adequadamente?

O comprimento máximo dos cabos de rede UTP categoria 5, conforme definido pela NBR 14565:2000, para implementação em Rede Primária e Rede Secundária, respectivamente, é de (em metros):

Assinale o tipo de cabo mais utilizado como mídia padrão em um sistema de cabeamento estruturado:

Um dos padrões para a conexão dos fios dos cabos ao conector RJ-45 de acordo com as cores estão indicas na tabela a seguir

Conforme a tabela, quais vias são utilizadas para enviar e receber os dados da rede?

O campus de uma grande universidade decidiu criar uma rede mais otimizada, pois a rede wi-fi com repetidores estava muito ruim. Das opções a seguir, qual é o melhor cabo a se utilizar para conectar todos os prédios, uma vez que eles estavam dispersos em um raio de 2 km?

Os principais tipos de meios físicos guiados utilizados em redes de computadores são par trançado, cabo coaxial e fibra óptica. Tais meios possuem características particulares e adequações para cenários específicos. Relacione os tipos de cabos apropriados aos cenários e requisitos apresentados a seguir:

I – Par trançado não blindado

II – Par trançado blindado

III – Fibra óptica

P - Região industrial com muitos motores e máquinas elétricas, reatores de lâmpadas e equipamentos industriais; elevada demanda de taxa de dados; enlaces de grandes distâncias; o custo de instalação e manutenção não é um fator crítico.

Q - Ambiente com muitas tubulações; taxa de transmissão máxima de 1 Gbps; o custo de instalação e de manutenção deve ser baixo; ausência de interferências eletromagnéticas.

R - Ambiente sujeito a interferências eletromagnéticas; baixas taxas de dados; pequenas distâncias; é fundamental reduzir os custos de instalação e manutenção.

Assinale a alternativa que apresenta as associações corretas.

Para a instalação de uma rede local, via porta de rede Ethernet, qual configuração de cabo de par trançado deve ser utilizada para conectar os equipamentos a seguir, considerando que há disponibilidade de porta e não possuem a tecnologia de detecção da configuração do cabo?

I) Computador x computador.

II) Computador x switch.

III) Switch x roteador.

IV) Switch x switch.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo

Analise as frases abaixo e classifique-as como verdadeiras (V) ou falsas (F). Em seguida, assinale a alternativa com a sequência correta.

( ) Os cabos STP não são blindados e possuem impedância de 75 Ohms ou 90 Ohms no máximo.

( ) O cabo par trançado com categoria 5e não pode ser usado em rede de 1 Gbps.

( ) O cabo par trançado é dividido em dois tipos: cabos UTP e cabos STP.

( ) A distância máxima permitida pelo cabo par trançado para a conexão entre o comutador central e o computador é de 100 metros.

Analise as seguintes afirmativas sobre redes de computadores:

I. Em uma rede Ethernet, comutadores realizam o encaminhamento de pacotes com base em endereços IP de 32 bits.

II. Um protocolo de rede define o formato e a ordem das mensagens trocadas entre duas ou mais entidades de rede que se comunicam, bem como as ações que são tomadas no envio/recebimento de mensagens.

III. Cabos de par trançado se firmaram como a solução dominante para LANs de alta velocidade.

IV. Redes de acesso residenciais baseadas no padrão ADSL utilizam cabos coaxiais para conectar o usuário final ao provedor de acesso.

Assinale a alternativa em que todas a(s) afirmativa(s) está(ão) CORRETA(S):

Um cabo Ethernet par trançado possui diversas características. Uma delas é a blindagem, que possibilita melhor performance e maior tráfego de dados. Qual das alternativas representa um cabo par trançado blindado?

No IFSP os servidores públicos que trabalham na área de TI frequentemente realizam a instalação de redes cabeadas. Neste momento é preciso utilizar o cabo adequado de acordo com a finalidade. Com relação às diferenças entre um cabo de par trançado UTP e STP assinale a alternativa CORRETA.

Um administrador de rede deseja comprar cabos par-trançados para montar uma rede. Ele precisa que eles sejam compatíveis com o padrão IEEE 802.3, que permitam largura de banda de 100 MHz e velocidade de cerca de 100 Mbps. As categorias de cabo par-trançado que se encaixam nessas características são as CAT:
