Questões de Concurso sobre Modelo entidade-relacionamento

Analise as construções abaixo presentes no modelo entidade-relacionamento:

I. Entidade

II. Entidade especializada

III. Relacionamento n:n

IV. Relacionamento 1:n

Na engenharia reversa de modelos relacionais de banco de dados para um modelo entidade-relacionamento, uma tabela pode corresponder a quais das construções acima?

Sobre a cardinalidade e a ordinalidade de um modelo entidade relacionamento. Qual das alternativas, a seguir, representa a cardinalidade “one (and only one)” “um (e apenas um)” ?

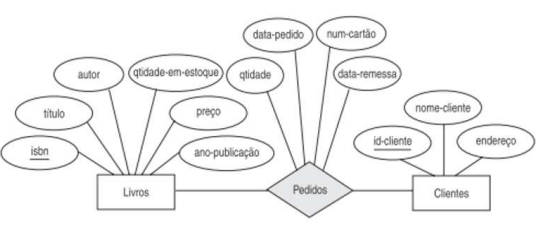

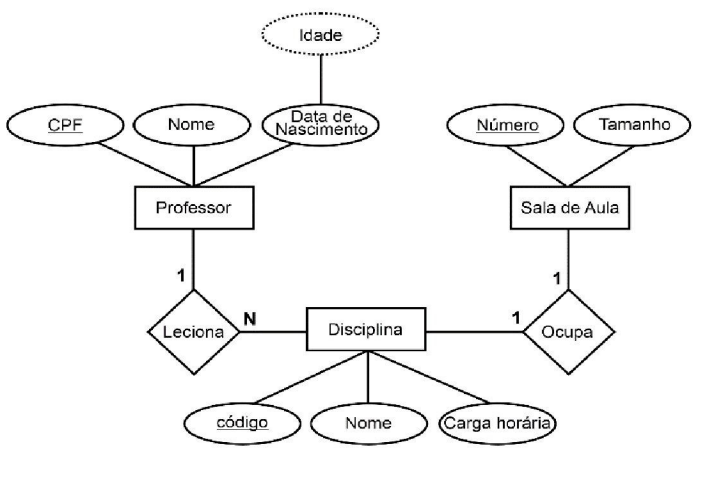

Observe o modelo ER na imagem a seguir.

Retirada de: Ramakrishnan, R., & Gehrke, J. (2011). Sistemas de gerenciamento de

banco de dados. MGH Editora. Tradução da 3^a edição. Página 42.

Ao analisar a imagem, pode-se perceber a presença de vários elementos gráficos, dentre eles:

Foi iniciado o projeto de um novo banco de dados para o sistema que controla a atribuição de carga didática na universidade. A partir de um primeiro levantamento, o projetista desenhou o diagrama entidade-relacionamento apresentado.

Assinale a alternativa que descreve corretamente um requisito que está representado no diagrama.

Tendo em mente: i) a Técnica de Modelagem Entidade-Relacionamento; ii) as entidades Funcionário e Projeto; iii) o relacionamento Trabalha entre essas entidades; assinale a afirmativa segundo a qual se permite modelar o relacionamento Trabalha para que este possa registrar que o funcionário de matrícula 123 trabalhou mais de uma vez no projeto de código 321, bem como registrar a quantidade de funcionários que trabalharam nesse mesmo projeto e em quantos projetos cada funcionário trabalhou. Considere que os atributos matrícula e código são os identificadores de Funcionário e Projeto, respectivamente.

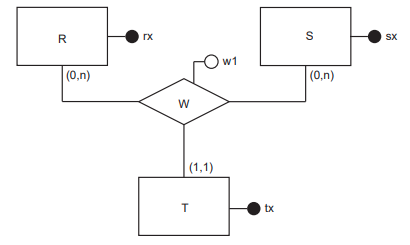

A Figura a seguir exibe um diagrama E-R, que representa o modelo conceitual de um banco de dados.

Esse modelo conceitual deu origem a um esquema relacional cujas tabelas, que representam o mapeamento das entidades R, S e T, são mostradas a seguir. A notação usada para descrevê-las representa suas respectivas chaves primárias, por meio de nomes de colunas sublinhados.

R (RX)

S (SX)

T (TX)

Qual tabela representa, adequadamente, a relação W, de modo a preservar as restrições existentes no diagrama E-R?

O DER (Diagrama Entidade-Relacionamento) é utilizado para representar em forma gráfica o que foi descrito no MER (Modelo Entidade Relacionamento), que faz a abstração dos objetos para a entidade do sistema. Um aspecto importante da parte inicial do projeto é a mudança dos diagramas. Assinale abaixo a mudança que ocorre nesse contexto.

Considera-se que os conceitos relacionados à fase de modelagem de dados conceitual do ciclo de vida de um banco de dados são muito úteis para se comunicar com os usuários finais, sobre os requisitos de dados. Diante desse contexto, assinale a alternativa que se refere ao termo que descreve a representação de um conjunto de associações entre as ocorrências de entidades.

Na passagem do modelo de entidade-relacionamento lógico para o modelo físico de um banco de dados relacional, os relacionamentos de cardinalidade muitos-para-muitos indicam a necessidade de criação de

O Modelo Entidade Relacionamento (MER) é um modelo conceitual utilizado na Engenharia de Software para descrever os objetos (entidades) envolvidos em um domínio de negócios, com suas características (atributos) e como elas se relacionam entre si (relacionamentos). Considere o exemplo abaixo, e assinale a alternativa que completa a indagação do texto:

Uma aplicação de vendas em que existem as entidades Produto e Venda, relacionam-se na forma muitos-paramuitos, uma vez que em uma venda pode haver vários produtos e um produto pode ser vendido várias vezes. Em determinado momento, a empresa passou a entregar brindes para os clientes que comprassem um determinado produto. A entidade Brinde, então, está relacionada não apenas com a Venda, nem com o Produto, mas sim com o item da venda, ou seja, com o relacionamento entre as duas entidades citadas anteriormente. Como não podemos associar a entidade Brinde com um relacionamento, criamos então a entidade:

No modelo entidade-relacionamento, a função desempenhada por um conjunto de entidades em um conjunto de relacionamentos recebe a denominação de

Uma empresa de turismo que opera na Web vai realizar uma grande promoção para tentar vender mais hospedagens para o próximo verão. Ela irá conceder um bônus (em reais) para a compra de passagens aéreas para todos os seus clientes que fizerem reservas para os meses de janeiro e fevereiro.

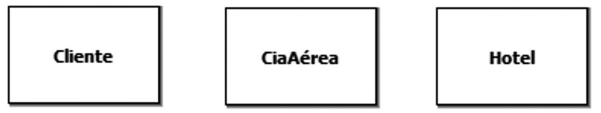

A empresa resolveu criar um banco de dados especialmente para essa promoção. Nele serão registrados os clientes que fizerem pelo menos uma reserva, além de todos os hotéis e companhias aéreas com os quais a empresa de turismo opera. No modelo conceitual desse banco de dados, os participantes serão representados pelas entidades a seguir.

As regras para a concessão dos bônus são as seguintes:

• Só participará da promoção o cliente que fizer, pelo menos, uma reserva até a data de término da promoção;

• Um cliente poderá fazer reservas em vários hotéis;

• Uma reserva será associada a, pelo menos, uma companhia aérea;

• O banco de dados terá de ser capaz de informar a qual reserva um bônus está associado;

• O bônus de uma reserva poderá ser usado em qualquer uma das companhias aéreas associadas à reserva;

• Alguns hotéis e algumas companhias aéreas, embora presentes no banco de dados, poderão ficar ausentes da promoção.

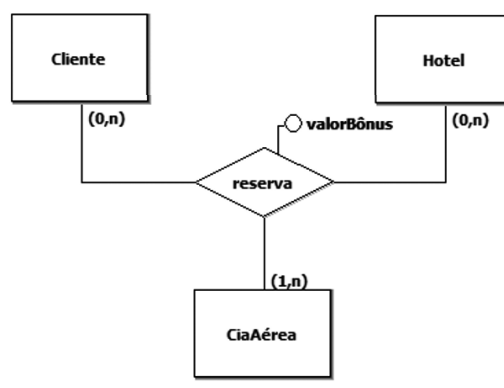

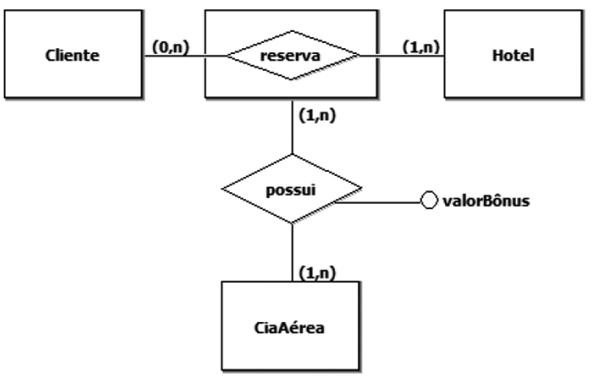

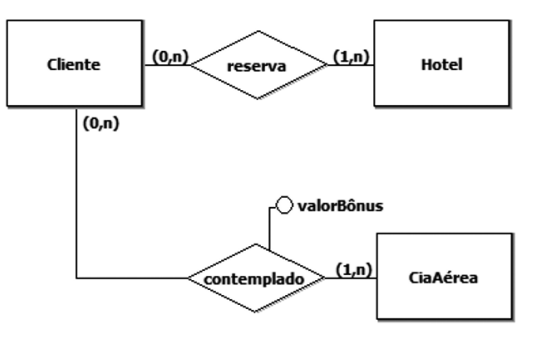

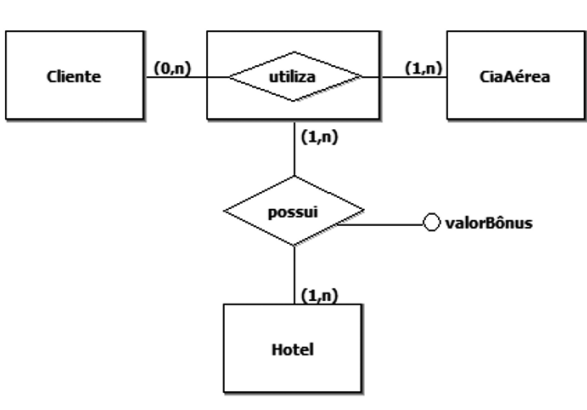

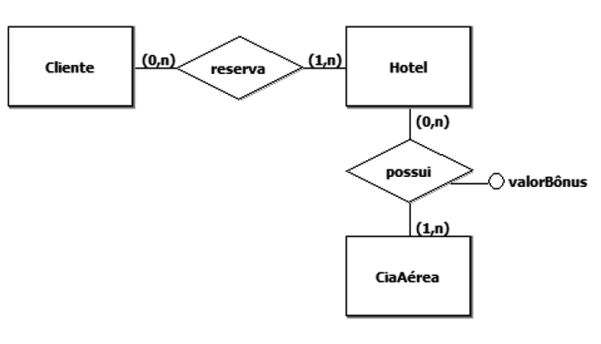

Qual modelo E-R representa adequadamente as regras de negócio dessa promoção?

Na modelagem de banco de dados uma vez que as entidades são identificadas, deve-se então definir como se dá o relacionamento entre elas. De acordo com a quantidade de objetos envolvidos em cada lado do relacionamento, podemos classifica-los de três formas:

(I)Relacionamento 1..1 (um para um).

(II)Relacionamento 1..n ou 1..* (um para muitos).

(III)Relacionamento n..n ou *..* (muitos para muitos).

Enumere as lacunas abaixo de acordo com os tipos de relacionamentos acima.

(__)Neste tipo de relacionamento cada entidade, de ambos os lados, podem referenciar múltiplas unidades da outra. Por exemplo, em um sistema de biblioteca, um título pode ser escrito por vários autores, ao mesmo tempo em que um autor pode escrever vários títulos. Assim, um objeto do tipo autor pode referenciar múltiplos objetos do tipo título, e vice versa.

(__)Cada uma das duas entidades envolvidas referenciam obrigatoriamente apenas uma unidade da outra. Por exemplo, em um banco de dados de currículos, cada usuário cadastrado pode possuir apenas um currículo na base, ao mesmo tempo em que cada currículo só pertence a um único usuário cadastrado.

(__)Uma das entidades envolvidas pode referenciar várias unidades da outra, porém, do outro lado cada uma das várias unidades referenciadas só pode estar ligada uma unidade da outra entidade. Por exemplo, em um sistema de plano de saúde, um usuário pode ter vários dependentes, mas cada dependente só pode estar ligado a um usuário principal.

Fonte:https://www.devmedia.com.br/mer-e-dermodelagem-de-bancos-de-dados/14332

Marque a alternativa CORRETA que corresponde a sequência de cima para baixo das lacunas acima.

Quais são as restrições do modelo relacional e do diagrama Entidade-Relacionamento?

Analise as afirmativas a seguir.

I. Modelo entidade relacionamento é considerado um modelo conceitual.

II. As etapas de levantamento e análise de requisitos auxiliam na construção do modelo entidade e relacionamento.

III. O modelo entidade relacionamento inclui descrições detalhadas de implementação, sendo de mais fácil entendimento para a comunicação com usuários não técnicos.

IV. A etapa seguinte após a construção do modelo de dados de alto nível é a transformação deste modelo para o modelo de dados de implementação, também chamada de projeto lógico.

Está correto o que se afirma apenas em

Durante a criação de um banco de dados para armazenar informações de estudantes e cursos, um desenvolvedor da equipe de TI em uma instituição de ensino está usando o diagrama entidade-relacionamento (DER). Qual é a principal razão para o uso do DER neste contexto?

Considere que uma empresa deseja controlar os pedidos que clientes fazem de seus produtos. Clientes são identificados por um CPF único, produtos por um código único (codpro) e pedidos por um número único (nro). Existem produtos que não fazem parte de pedidos, e clientes que não fizeram pedidos. Ao registrar um pedido de um cliente, no qual podem ser incluídos um ou mais produtos, deve ser possível gerar o recibo exemplificado abaixo.

Foi solicitado a um estagiário fazer um projeto conceitual utilizando o modelo EntidadeRelacionamento (ER). Recebeu como recomendação que o projeto deveria conter os dados necessários para gerar este recibo, considerar o emprego correto do modelo de dados ER, e evitar redundâncias de dados que possam levar a problemas de integridade na base de dados.

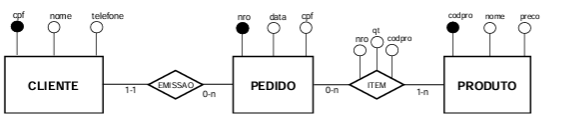

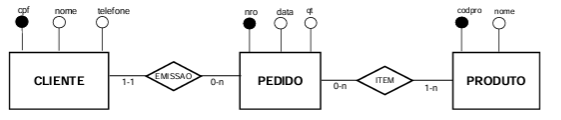

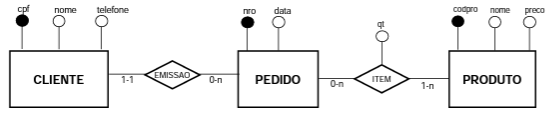

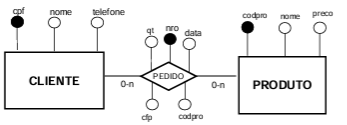

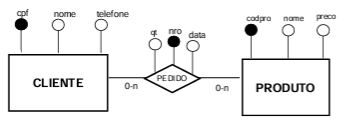

Utilizando a notação gráfica proposta por Heuser (2009), baseada na proposta por Peter Chen com as extensões mais populares, o estagiário desenhou vários diagramas ER (DER). As caixas representam as entidades, os losangos os relacionamentos, as cardinalidades dos relacionamentos são representadas por pares (min-max), e os “pirulitos” representam os atributos. Quando pintado de preto, um “pirulito” representa uma restrição de identificação.

Qual DER melhor atende às recomendações recebidas?

Para se ter uma noção de como o banco de dados ficará no SGBD, a equipe de TI escreveu o esquema textual do banco de dados relacional. Corresponde como o modelo entidade relacionamento será implementando no banco de dados:

(Considere que as chaves primárias estão representadas pelo underline.)

A modelagem conceitual de entidades e relacionamentos é uma etapa importante no desenvolvimento de sistemas de informação. Na elaboração do diagrama de entidade e relacionamento (DER), é necessário definir a natureza dos relacionamentos entre as entidades envolvidas. Na modelagem conceitual de entidades e relacionamentos, o que diferencia um relacionamento parcial de um relacionamento total?

Na modelagem de bancos de dados relacionais é comum utilizar-se dos diagramas entidade-relacionamento. Uma das notações empregadas nesse tipo de diagrama refere-se aos conjuntos de entidades fracas, representado por
